會員注冊所謂的POE供電，其實就是有源以太網供電（PoweroverEthernet）的簡稱。
具體來說，就是在現有布線基礎架構不作任何改動的情況下，基于IP的終端傳輸數據信號的同時，也能為直連的設備提供直流供電的技術，簡單來說就是通信、供電能在同一條線里完成，不用額外加電線。
POE供電系統是利用雙絞線（也就是我們俗稱的網線）來進行通信信號與電力傳輸的，一般來說是通過CAT.5以上（包括）的網線，通過差分線將數字網絡信號傳輸過去，與此同時對PD端進行電力供應。

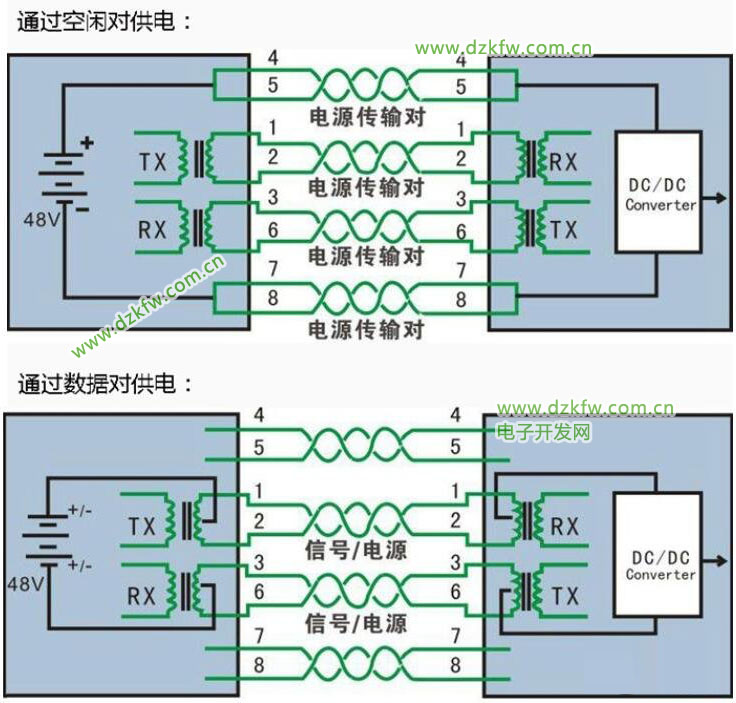

POE供電方式常見有2種，如下圖：
第一種，需要8芯的網線，通過4、5、6、7號空閑端供電，其他的數據端則用來傳輸數字網絡信號，在這種網線里信號和電源其實是通過不同的線傳輸的，只是表面看不出來。
第二種，如果用的是4芯的網線，則通過1、6數據端同時傳輸數字網絡信號和電力，這里的數字網絡信號和電力是在相同的線里傳輸的。
除了無線網橋之外，其他需要同時傳輸通信信號和電力的設備都可以采用POE供電方法，例如是網絡攝像頭和其他數字網絡設備設備。
在無線監控系統里，常見POE供電模塊：

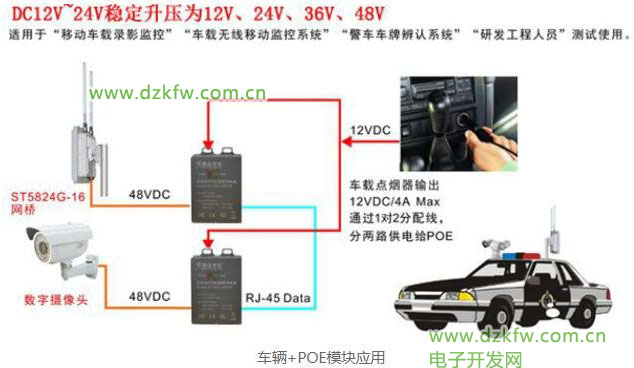

常見的應用模式有以下幾種：
詳細PoE供電模塊工作原理過程如下：
PoE供電模塊是指能夠通過網線為遠端受電終端（如無線AP、網絡攝像機等）提供網絡供電的設備，是PoE供電系統中比較常見的供電設備，端口輸出功率為15.4W-30W，符合IEEE802.3af/802.3at標準，通過網線供電的方式為標準的POE終端設備供電，免去額外的電源布線。符合IEEE802.3at標準的POE供電模塊，端口輸出功率可以達到30W
.POE供電模塊不但可以實現普通交換機的數據傳輸功能還能同時對網絡終端進行供電。PoE供電模塊其中一個端口從上端的交換機接收數據信號的輸入，經過內部處理后將數據信號和電力混合，從另一個端口輸出。
當在一個網絡中布置PoE供電模塊時，PoE供電模塊工作過程如下：
檢測：一開始， PoE供電模塊在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。
PD端設備分類：當檢測到受電端設備PD之后， PoE供電模塊可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。
開始供電：在一個可配置時間（一般小于15μs）的啟動期內， PoE供電模塊開始從低電壓向PD設備供電，直至提供48V的直流電源。
供電：為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。
斷電：若PD設備從網絡上斷開時，
PoE供電模塊就會快速地（一般在300～400ms之內）停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。
一個完整的POE系統包括供電端設備（PSE， Power Sourcing Equipment）和受電端設備（PD， Power
Device）兩部分，PoE供電模塊為PSE設備的一種。PSE設備是為以太網客戶端設備供電的設備，同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載，即POE系統的客戶端。
