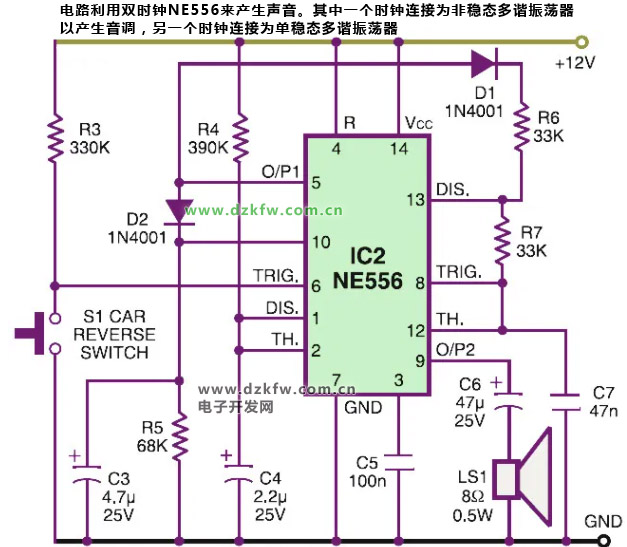

會員注冊這是汽車喇叭和閃光燈的基本電路，在您的車輛向后索具的任何一點開始播放汽車喇叭。電路（第一圖）利用雙時鐘NE556來產生聲音。其中一個時鐘連接為非穩態多諧振蕩器以產生音調，另一個時鐘連接為單穩態多諧振蕩器。
倒檔喇叭和閃光燈電路的工作原理
電路的工作是基本的。車輛倒掛時，轉車檔位開關S1短路，單穩態時鐘觸發，給出高產量。因此，二極管D1和D2的交叉點會在一段時間內變高，這取決于通過電阻器R4和電容器C4創建的時間范圍�，F在，不穩定的多諧振蕩器有權開始搖擺。非穩態多諧振蕩器的產量通過電容器C6照顧到揚聲器。因此，揚聲器產生聲音，直到單穩態的產量高。
在二極管D1和D2的交叉點為低電平時，非穩態多諧振蕩器衰弱，停止搖擺。非穩態多諧振蕩器的產量通過電容器C6照顧到揚聲器。因此，揚聲器不會發出聲音。
將電路收集到一個通用的PCB上并裝入合適的局中。將電路通過兩根導線連接到車輛逆變器開關，最終目標是當車輛齒輪轉動時S1短路并在任何情況下打開。要控制電路，請使用車輛電池。
閃光燈電路

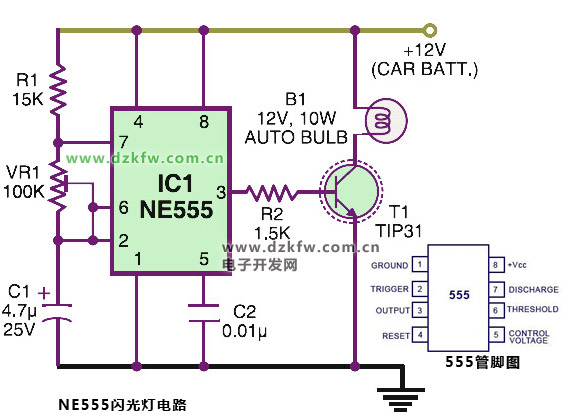

閃光器電路（第二電路）在時鐘NE555周圍工作，該電路連接為一個非穩態多諧振蕩器，在其引腳3處產生方波。10W汽車燈泡用于閃光器。燈泡的閃爍速度由預設VR1選擇。
將電路收集在通用的PCB上，然后裝入合理的局中。閃光燈燈泡可以安裝在車輛背面的反射器或涂漆適當的區域圍欄內。
喇叭和燈閃光器電路注意事項
更高瓦數的燈泡可能會降低前燈的強度。您可以將倒車喇叭和閃光燈電路一起或獨立地裝入您車輛的辦公室中。
