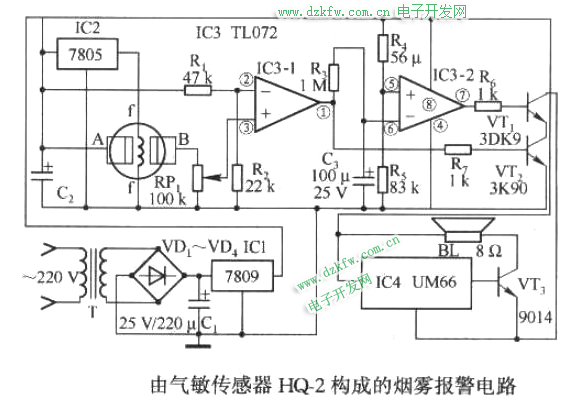

會員注冊下圖是由氣敏傳感器HQ-2構成的煙霧報警電路，適用于會議室、客廳等場所作為禁煙指示。
1．電路組成
上圖所示電路主要由電源電路（IC1、102等）氣敏檢測及定時報警輸出電路等組成。
2．原理簡介
氣敏傳感器HQ-2的A與B之間的電阻值在無煙環境中為幾十千歐，在有煙霧環境中電阻值會下降到幾千歐。當氣敏傳感器未檢測到煙霧時，其B端輸出低電平，IC3-1組成的比較器輸出低電平，從而使VT2截止，電路不會報警。當氣敏傳感器檢測到煙霧時，其A與B電極之間的電阻迅速下降，B端輸出的電壓經RPi分壓后加到IC3-1的③腳上，使③腳電壓大于②腳電壓，其①腳輸出高電平，使VI2導通。IC3-2在IC3-1翻轉之前輸出高電平，因此VTi也處于導通狀態。只要103-1的①腳轉變為高電平，104（UM66） 8會被觸發-3E動揚聲器BL發出音樂聲，以告知煙霧超出了設定值。
當IC3-1翻轉輸出高電平時，該信號也通過R3對C3進行充電（定時器開始工作）。一旦C3上的電壓達到閾值電壓從而使IC3-2的⑥腳電壓大于⑤腳電壓，IC3-2的⑦腳輸出低電平，使VTi截止，報警聲也隨之消失。煙霧消失后，比較器復位，C3通過IC3-1放電，為下一次報警做好準備。
提示：調整R3的電阻值，可改變報警信號的長短。
