自己制作顯卡溫度過高報警器

如果顯卡具有溫度報警功能，不僅方便日常使用，而且在顯卡超頻的過程

中，能大大提高安全性，避免因不能及時獲悉顯卡的溫度而狂超顯卡，直至黑屏甚至“從機箱傳出一股異味”！本人參考了一些電子方面的資料，專門為中低端顯卡量身定做了這款溫度過高報警器，基本原理和制作方法介紹如下：

一、電路工作原理

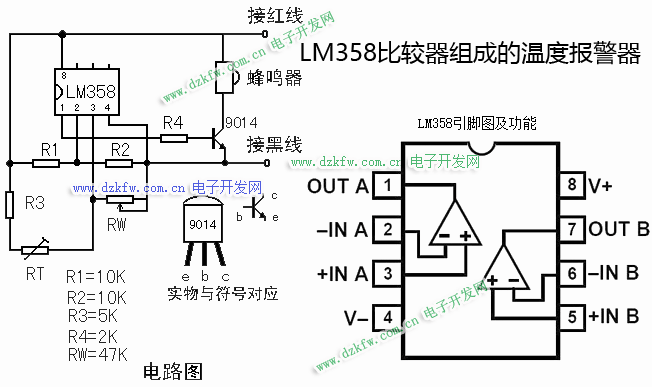

如圖1，利用電路中的運算放大器LM358做成的一個電壓比較器。所謂電壓比較器，就是當它的同相輸入端（第3腳）的電位高于反相輸入端（第2腳）的電位的時候，其輸出端（第1腳）輸出為高電平；當同相輸入端的電位低于反相輸入端的時候，輸出端立刻翻轉為低電平。根據這個特點，我們在其兩個輸入端分別建立一個獨立的分壓回路，其中的固定電阻R1、R2為運放的反相端提供一個固定不變的參考電位。而運放的同相輸入端的電位則由RT、R3及RW共同決定，當溫度升高的時候，負溫度系數的熱敏電阻RT的阻值會明顯降低，導致運放同相輸入的電位在原來的基礎上升高。調節RW，可以使達到某個設定溫度時，運放的同相輸入端電位正好高于反相輸入端的電位，這時輸出端為高電平，這個高電平能夠使得一只小功率NPN三極管9014飽和導通，蜂鳴器得電發出高頻聲響！

圖1

二、材料準備

了解以上電路原理后，我們可以發現，電路中的所有電阻并不要求有高的精度，只要是阻值差不多就可以。

1. LM358是一種雙運放集成電路，在家電配件商店很常見！

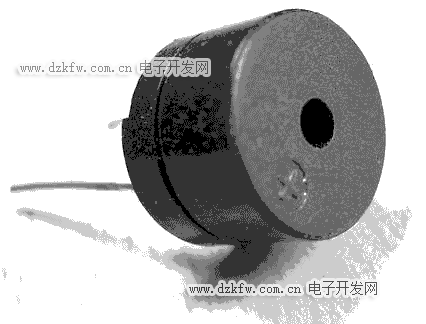

2.蜂鳴器一只，選用3V驅動的那種，如圖2，通常在一些小家電上作報警用，在家電配件店亦可買到，它的特點是只要有直流電通過就能發出“尖叫”！

圖2

3.R1、R2取10kΩ（10千歐）；R3取5kΩ；RW取47kΩ。

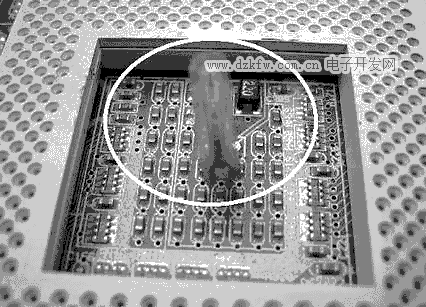

4.熱敏電阻RT選取常溫阻值在10kΩ——30kΩ的負溫度系數（NTC）熱敏電阻。在一些小城市如果購買困難的話，一個相當不錯的方法是到市場上的電腦維修店里去找！這是因為在很多的廢舊主板上都會有一種用來外測CPU體溫的熱敏電阻，而這種熱敏電阻用在本電路再合適不過了！如圖3，在主板CPU插槽的中間能找到，付兩元錢讓維修人員用烙鐵為你拆一個下來就可以了。

圖3

5.三極管一只，選用9014。也可以用其它小功率NPN管，如S8050、C1815等。

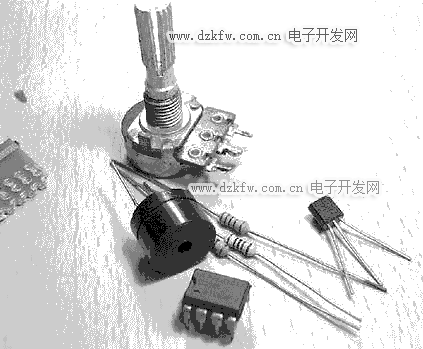

另外，還需要一個用來焊接電路元件的面包板。所需電子元件如圖4。

圖4

三、制作過程

先將集成電路焊接在面包板上，然后將各個電阻及三極管焊上。在焊接電路的時候務必保證不要將集成電路的引腳搞錯，所有的電阻無方向性，而三極管的三個引腳則要先區分其極性！不同的三極管有不同的管腳定義規則，9014的管腳順序如圖1所示。

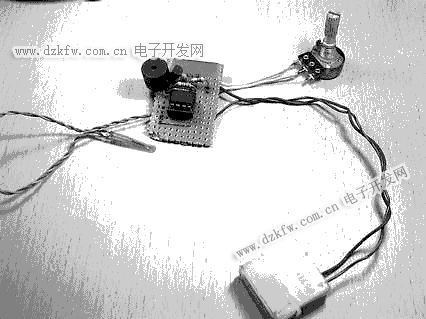

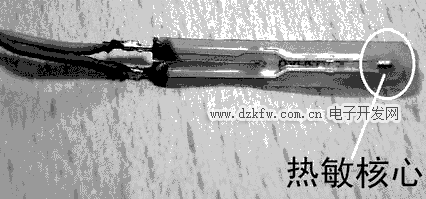

蜂鳴器也焊接在電路板上，注意蜂鳴器的兩個引腳也是有順序的（一般在蜂鳴器的外殼上有標注！）。將熱敏電阻用一根細長的軟皮線焊接在熱敏電阻的兩端做成一個溫度探頭（如圖5），將做好的熱敏電阻與電路板上對應點相接。電路中的電位器不要焊接在電路板上，而是用兩根細皮線引出，這樣做的目的是為了調試方便，如圖6所示。最后，將電路的電源線接長一點開始調試。

圖5

圖6

四、調試電路

將做好的電路接在一個5V~10V的直流電源上，左右調節電位器RW，在正常情況下，當電位器處于最大阻值時蜂鳴器應發聲，而最小阻值時應無聲。如果你做好的電路不是這樣的話，多數是電路焊接有誤或者是元件取值偏差太大！如果電路正常的話，可以調試使得本電路在“危險溫度”的時候發出報警聲。至于這個“危險溫度”設置在什么位置，完全由你個人決定！

筆者個人認為，顯卡的顯示核心和CPU的內核一樣，工作溫度超過80℃以上時便相當危險。但是我們不可能將自己做成的溫度探頭放進內核里，通常情況下我們是將探頭放在顯卡的散熱

五、安裝

用一個廢舊風扇拆下的機箱電源“D”型插座，剪去其多余引線，只留下一根紅線和 一根黑線。將做好的電路上的電源引線去除換成“D”型插座取電，這樣，我們的報警器 就可以方便地從機箱內的電源接頭取用+5V電源了。將整個電路放在一個小盒子時，在盒 子上用烙鐵烙幾個小孔以讓報警器的“尖叫”可以傳出。 接下來要做的事是將報警器的溫度探頭安裝在顯卡的散熱器表面，可以用透明膠帶將 這個溫度探頭貼住，注意，不要讓探頭的兩只金屬引腳與散熱器的表面接觸造成短

路，可 以在引腳下對應的位置先貼上一層透明膠紙。安裝好探頭，將顯卡安裝好后，將報警的電 源插頭插在靠近顯卡的一個空余機箱電源插頭上，電路不用固定，懸掛在機箱內就很好！ 通過以上步驟，一個顯卡溫度過高報警器就做好了，在超頻顯卡的時候你不必小心翼翼！ 在顯卡撐不住的時候自然會有個東東發出“尖叫”提醒你！真是有備無患！動手吧！
