會員注冊點煙器的作用

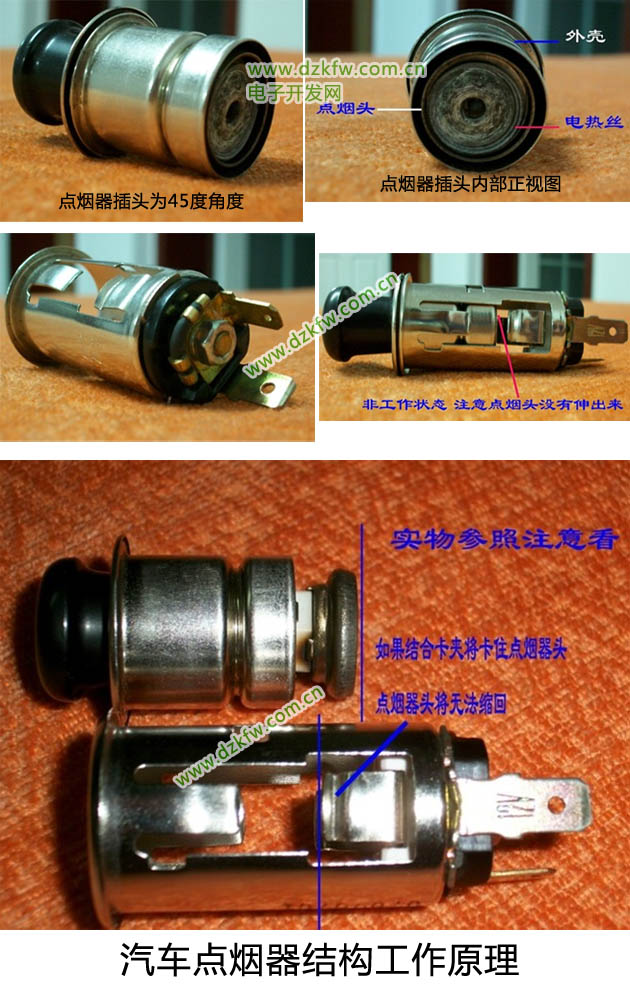

點煙器電路通常由以下部分組成：一個熱絲，一個保險絲，一個加熱頭，一個電源線和一個電路板。電源線將電能從車輛的電池中傳遞到電路板中，電路板會將電能按照一定的規律輸出到加熱頭內部的熱絲上，從而使其加熱。當熱絲達到一定的溫度時，它會將溫度傳遞給加熱頭，從而使加熱頭變得足夠熱，可以點燃香煙或其他卷煙。
整個點煙器電路工作的環節可以簡單地概括為以下步驟：車輛的電池會提供電能，通過電源線將其傳遞到電路板中。電路板會將電能進行調節，然后將調節后的電能輸出到加熱頭的熱絲內部，從而使熱絲加熱。當熱絲達到一定的溫度時，加熱頭就達到了足夠的溫度，可以用來點燃香煙或其他卷煙。
總的來說，點煙器電路的工作原理是將電能轉化為熱能，從而使其能夠點燃香煙或其他卷煙。它通常應用于汽車和其他機動車輛中，是一種非常實用的電路設備。雖然點煙器電路看似簡單，但其內部包含了許多的電子元件和電路板，需要經過精密的設計和制造才能達到高效穩定的工作狀態。

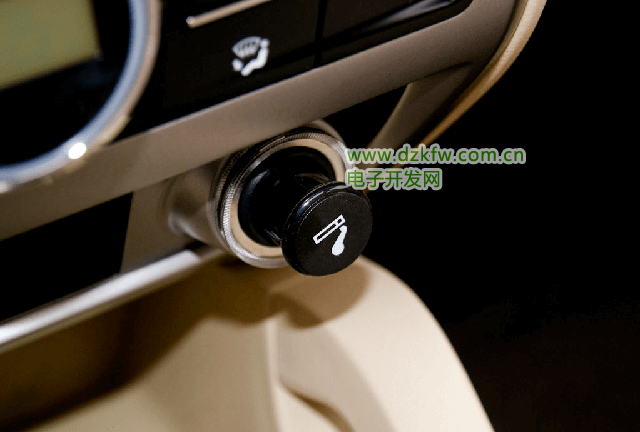

幾乎市面上所有的汽車都配備有一個或多個點煙器接口。在智能手機和便攜式數碼產品普及之前，點煙器的使命幾乎只是點煙用。汽車點煙器提供的電源電壓為12伏，與汽車蓄電池直接連接且有獨立保險。隨著汽車電子產品發展，如GPS、MP3轉換器、電源逆變器、刮胡刀、車載充氣泵、便攜洗車機、行車記錄儀等等，都給駕車人帶來了很大的方便，點煙器汽車附加電子產品最便捷的充電接口，其作用也得到了極大的發揮。
點煙器接口轉USB充電器電路

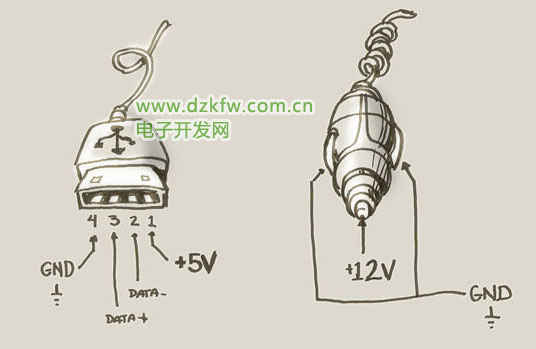

今天重點介紹一下點煙器接口轉USB的應用。如上圖，USB接口包含4個針腳，分別是電源正極、接地端、數據正極、數據負極，詳細USB接口的介紹可查閱以前的文章USB2.0的接口定義。點煙器接口沒有USB接口這么復雜，如上圖，點煙器接口其實只有+12V和地兩個接線端。如果我們把USB數據線的1腳接到點煙器的中心線，把USB數據線的4腳接到點煙器的彈片上，這樣是不是就可以制作成一個簡單的車載+12V USB充電器了。
當然，12V USB充電器只是一個簡單例子，現在的數碼產品多為+5v充電的，所以重點是點煙器接口轉USB +5V充電器的介紹。其實大家可以在看看上面的圖片，要實現USB接口輸出+5V電壓，關鍵是解決點煙器+12V電壓降壓的問題，也就是怎么樣將+12V電壓轉換成+5V電壓。

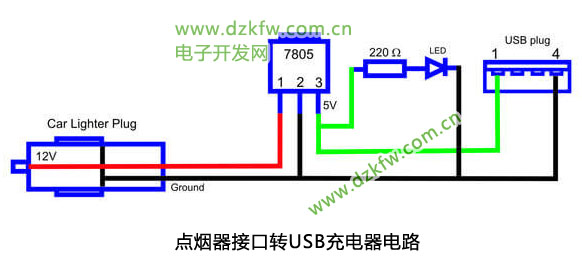

上圖是一個相對簡單的點煙器接口轉USB +5V充電器電路，核心元件是LM7805,LM7805的輸入電壓范圍是8V -25V ，輸出電壓恰為5v，最大輸出電流1.5A。
上圖通過LM317實現，LM317 是三端可調正穩壓器集成電路。LM317 的輸出電壓范圍是1.25V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓，如上圖中通過調節R2的大小可得到不同的輸出電壓。ZD1為齊納二極管起到穩壓的作用，如1N5994 穩定電壓為5.6V。
