會員注冊面包板是連接電路的簡單而有用的工具。它對初學者非常有用，因為您無需焊接即可輕松試驗和測試電路。但它對更有經驗的人也很有用，因為您可以快速制作一個想法或電路的一部分。用面板板可以快速搭建電路，驗證電路是否符合要求。
如何使用面包板
試驗板的孔之間有內部連接。一些垂直連接和一些水平連接。
通常，您使用側面的柱子來連接電源。您可以使用中間的行來連接組件。

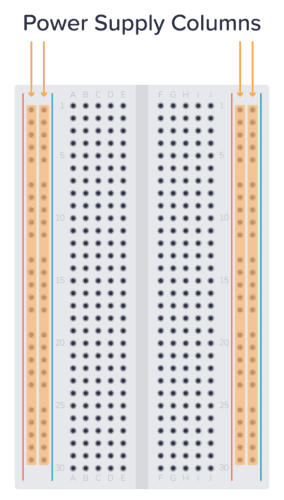

電源列
通常使用左側和右側的列來連接電源。這些列垂直連接。因此，如果將 5 伏連接到其中一個側柱的頂孔，則該柱的所有孔中都將有 5 伏。
用紅線標記的列表示加號，用藍線標記的列表示減號。

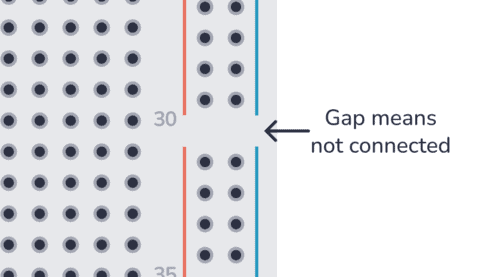

注意：一些較大的面包板被分成兩部分，以便上半部分與下半部分斷開連接。垂直的藍線和紅線被一分為二表示。
組件區
在電路板的中間，您會找到組件區域。這是您通常連接組件的位置。在這里，孔成排水平連接。左側與右側分開。
這意味著組件的引腳必須位于不同的行或電路板的不同側面。下面您可以看到連接電阻器的兩種方法：
要將某些東西連接到電阻器的任一引腳，您需要將其連接到標記為綠色的行之一。

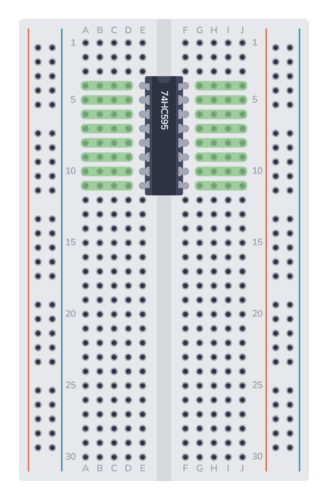

如果要連接芯片，則需要將其連接在中間的間隙中。然后，要將某些東西連接到其中一個引腳，請使用標記為綠色的孔：
試驗板電路示例
以下是連接到9V電池的電阻器和LED的簡單電路圖：
要將此電路連接到試驗板，首先連接電阻，確保引腳位于不同的行上。然后連接 LED，確保其負極與電阻的大支路連接到同一行。

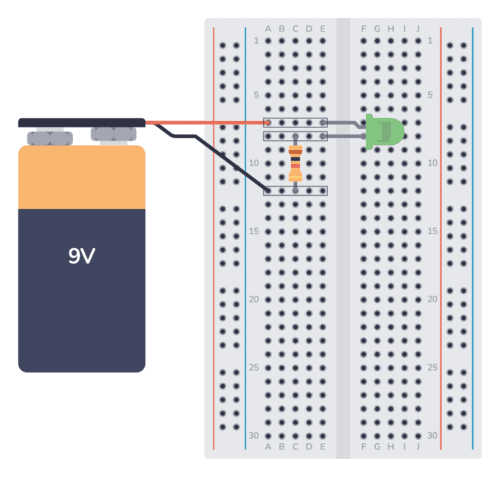

這是一個非常簡單的電路，沒有必要使用電源列。您可以將電池直接連接到組件區域。以下是將電阻器和LED連接到面包板上的9V電池的完整電路：
在上面的電路中，我使用了三行：
上排將電池的加號連接到 LED 的正極。
中間一排將 LED 的負極連接到電阻器的大支路。
下排將電阻的小支連接到電池的負極。

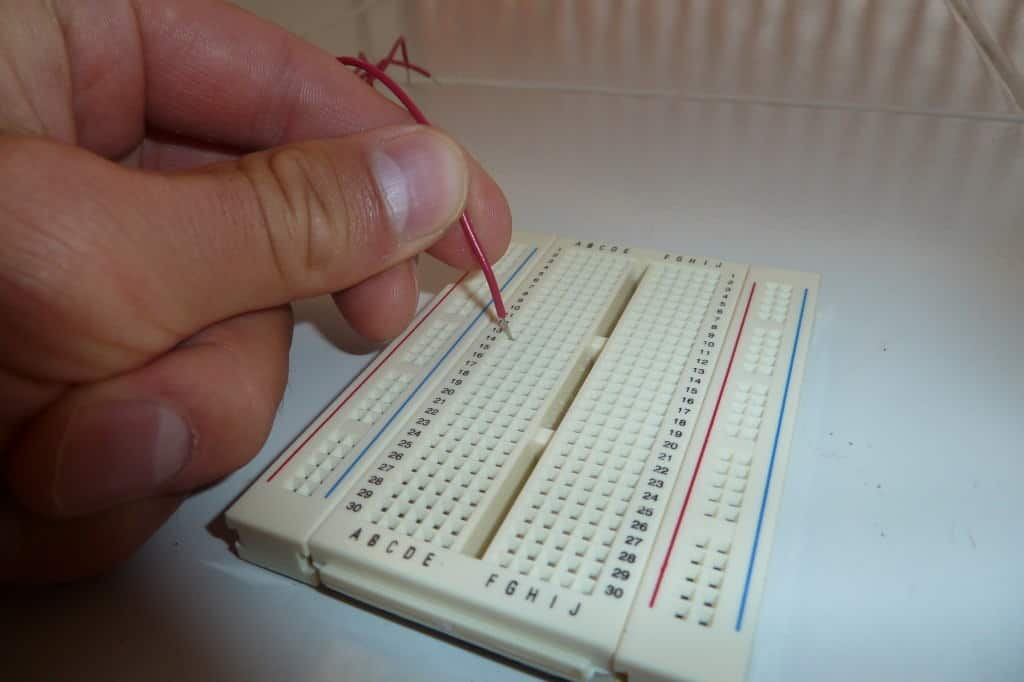

在面包板上使用的最佳線材厚度
并非所有電線都能與面包板配合使用。根據我的經驗，最好的電線是 22 或 23 AWG
單股電線。單股意味著電線內部有一個實心芯（而不是許多包裹在一起的細線）。
AWG 代表 美國線規。22 AWG 表示直徑為 0.65 毫米。23 AWG 是 0.57 毫米。
對于其他基本組件，請購買腿部厚度為 0.5-0.7
毫米的它們以獲得最佳貼合度。大多數通孔組件都可以安裝在面包板中，但我遇到過腿太厚而無法安裝或太薄而無法提供良好連接的組件。
你可以用面包板建造什么？
面包板通常用于構建原型或測試電路�；蛘吣淮_定的電路的一部分。
例如，假設您想構建一個微控制器電路，該電路使用微控制器的輸出引腳控制繼電器。然后，您需要在輸出上添加一個小驅動程序。如果您不確定此驅動器電路，可以將其快速放在面包板上，以確保它在將其放入最終設計之前正常工作。
或者，如果您正在學習電路，則會遇到許多要測試的小電路。將它們連接到面包板上非常有用。我建議您測試這些電路以開始使用：
