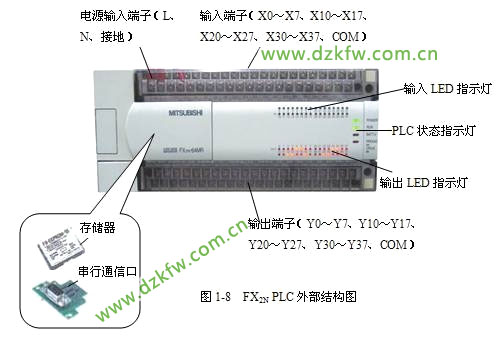

想學好三菱FX 系列的plc，需要掌握哪些常用指令呢？作為一名PLC發燒友，這些指令你都掌握了嗎？

01、取指令與輸出指令（LD/LDI/LDP/LDF/OUT）

1）LD（取指令） 一個常開觸點與左母線連接的指令，每一個以常開觸點開始的邏輯行都用此指令;

2）LDI（取反指令） 一個常閉觸點與左母線連接指令，每一個以常閉觸點開始的邏輯行都用此指令;

3）LDP（取上升沿指令） 與左母線連接的常開觸點的上升沿檢測指令，僅在指定位元件的上升沿（由OFF→ON）時接通一個掃描周期;

4）LDF（取下降沿指令） 與左母線連接的常閉觸點的下降沿檢測指令;

5）OUT（輸出指令） 對線圈進行驅動的指令，也稱為輸出指令。

指令取與輸出指令的使用說明：

1）LD、LDI指令既可用于輸入左母線相連的觸點，也可與ANB、ORB指令配合實現塊邏輯運算；

2）LDP、LDF指令僅在對應元件有效時維持一個掃描周期的接通;

3）LD、LDI、LDP、LDF指令的目標元件為X 、Y 、M 、T、C、S；

4）OUT指令可以連續使用若干次（相當于線圈并聯），對于定時器和計數器，在OUT指令之后應設置常數K或數據寄存器;

5）OUT指令目標元件為Y、M、T、C和S，但不能用于X;

02、觸點串聯指令（AND/ANI/ANDP/ANDF）

1）AND（與指令） 一個常開觸點串聯連接指令，完成邏輯“與”運算;

2）ANI（與反指令） 一個常閉觸點串聯連接指令，完成邏輯“與非”運算;

3）ANDP 上升沿檢測串聯連接指令;

4）ANDF 下降沿檢測串聯連接指令;

觸點串聯指令的使用說明：

1）AND、ANI、ANDP、ANDF都指是單個觸點串聯連接的指令，串聯次數沒有限制，可反復使用。

2）AND、ANI、ANDP、ANDF的目標元元件為X、Y、M、T、C和S。

3）OUT M101指令之后通過T1的觸點去驅動Y4稱為連續輸出。

03、觸點并聯指令（OR/ORI/ORP/ORF）

1）OR（或指令） 用于單個常開觸點的并聯，實現邏輯“或”運算;

2）ORI（或非指令） 用于單個常閉觸點的并聯，實現邏輯“或非”運算;

3）ORP 上升沿檢測并聯連接指令;

4）ORF 下降沿檢測并聯連接指令;

觸點并聯指令的使用說明：

1）OR、ORI、ORP、ORF指令都是指單個觸點的并聯，并聯觸點的左端接到LD、LDI、LDP或LPF處，右端與前一條指令對應觸點的右端相連,觸點并聯指令連續使用的次數不限；

2）OR、ORI、ORP、ORF指令的目標元件為X、Y、M、T、C、S;

04、塊操作指令（ORB / ANB）

ORB（塊或指令）

1）用于兩個或兩個以上的觸點串聯連接的電路之間的并聯;

ORB指令的使用說明：

1）幾個串聯電路塊并聯連接時，每個串聯電路塊開始時應該用LD或LDI指令；

2）有多個電路塊并聯回路，如對每個電路塊使用ORB指令，則并聯的電路塊數量沒有限制；

3）ORB指令也可以連續使用，但這種程序?qū)懛ú煌扑]使用，LD或LDI指令的使用次數不得超過8次，也就是ORB只能連續使用8次以下;

ANB（塊與指令）

1)用于兩個或兩個以上觸點并聯連接的電路之間的串聯;

ANB指令的使用說明：

1）并聯電路塊串聯連接時，并聯電路塊的開始均用LD或LDI指令；

2）多個并聯回路塊連接按順序和前面的回路串聯時，ANB指令的使用次數沒有限制。也可連續使用ANB，但與ORB一樣，使用次數在8次以下;

05、置位與復位指令（SET/RST）

1）SET（置位指令） 它的作用是使被操作的目標元件置位并保持;

2）RST（復位指令） 使被操作的目標元件復位并保持清零狀態。SET、RST指令的使用，當X0常開接通時，Y0變?yōu)镺N狀態并一直保持該狀態，即使X0斷開Y0的ON狀態仍維持不變；只有當X1的常開閉合時，Y0才變?yōu)镺FF狀態并保持，即使X1常開斷開，Y0也仍為OFF狀態;

SET 、RST指令的使用說明：

1）SET指令的目標元件為Y、M、S，RST指令的目標元件為Y、M、S、T、C、D、V 、Z。RST指令常被用來對D、Z、V的內容清零，還用來復位積算定時器和計數器;

2）對于同一目標元件，SET、RST可多次使用，順序也可隨意，但最后執行者有效;

06、微分指令（PLS/PLF）

1）PLS（上升沿微分指令） 在輸入信號上升沿產生一個掃描周期的脈沖輸出;

2）PLF（下降沿微分指令） 在輸入信號下降沿產生一個掃描周期的脈沖輸出,

利用微分指令檢測到信號的邊沿，通過置位和復位命令控制Y0的狀態;

PLS、PLF指令的使用說明：

1）PLS、PLF指令的目標元件為Y和M；

2）使用PLS時，僅在驅動輸入為ON后的一個掃描周期內目標元件ON，M0僅在X0的常開觸點由斷到通時的一個掃描周期內為ON；使用PLF指令時只是利用輸入信號的下降沿驅動，其它與PLS相同;

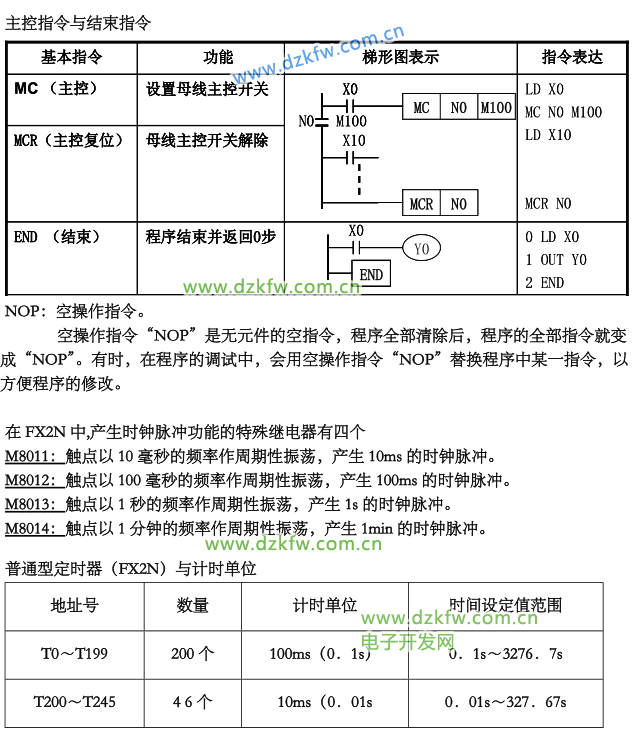

07、主控指令（MC/MCR）

1）MC（主控指令） 用于公共串聯觸點的連接。執行MC后，左母線移到MC觸點的后面;

2）MCR（主控復位指令） 它是MC指令的復位指令，即利用MCR指令恢復原左母線的位置;

在編程時常會出現這樣的情況，多個線圈同時受一個或一組觸點控制，如果在每個線圈的控制電路中都串入同樣的觸點，將占用很多存儲單元，使用主控指令就可以解決這一問題。

MC、MCR指令，利用MC N0 M100實現左母線右移，使Y0、Y1都在X0的控制之下，其中N0表示嵌套等級，在無嵌套結構中N0的使用次數無限制；利用MCR N0恢復到原左母線狀態。如果X0斷開則會跳過MC、MCR之間的指令向下執行。

MC、MCR指令的使用說明：

1）MC、MCR指令的目標元件為Y和M，但不能用特殊輔助繼電器。MC占3個程序步，MCR占2個程序步；

2）主控觸點在梯形圖中與一般觸點垂直。主控觸點是與左母線相連的常開觸點，是控制一組電路的總開關。與主控觸點相連的觸點必須用LD或LDI指令;

3）MC指令的輸入觸點斷開時，在MC和MCR之內的積算定時器、計數器、用復位/置位指令驅動的元件保持其之前的狀態不變。非積算定時器和計數器，用OUT指令驅動的元件將復位，22中當X0斷開，Y0和Y1即變?yōu)镺FF;

4）在一個MC指令區內若再使用MC指令稱為嵌套。嵌套級數最多為8級，編號按N0→N1→N2→N3→N4→N5→N6→N7順序增大，每級的返回用對應的MCR指令，從編號大的嵌套級開始復位;

08、堆棧指令（MPS/MRD/MPP）

堆棧指令是FX系列中新增的基本指令，用于多重輸出電路，為編程帶來便利。在FX系列PLC中有11個存儲單元，它們專門用來存儲程序運算的中間結果，被稱為棧存儲器。

1）MPS（進棧指令） 將運算結果送入棧存儲器的第一段，同時將先前送入的數據依次移到棧的下一段;

2）MRD（讀棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據繼續保存在棧存儲器的第一段，棧內的數據不發生移動;

3）MPP（出棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據從棧中消失，同時將棧中其它數據依次上移;

堆棧指令的使用說明：

1）堆棧指令沒有目標元件；

2）MPS和MPP必須配對使用；

3）由于棧存儲單元只有11個，所以棧的層次最多11層;

09、邏輯反、空操作與結束指令（INV/NOP/END）

1）INV（反指令） 執行該指令后將原來的運算結果取反。反指令的使用如圖10所示，如果X0斷開，則Y0為ON，否則Y0為OFF。使用時應注意INV不能象指令表的LD、LDI、LDP、LDF那樣與母線連接，也不能象指令表中的OR、ORI、ORP、ORF指令那樣單獨使用;

2）NOP（空操作指令） 不執行操作，但占一個程序步。執行NOP時并不做任何事，有時可用NOP指令短接某些觸點或用NOP指令將不要的指令覆蓋。當PLC執行了清除用戶存儲器操作后，用戶存儲器的內容全部變?yōu)榭詹僮髦噶?

3）END（結束指令） 表示程序結束。若程序的最后不寫END指令，則PLC不管實際用戶程序多長，都從用戶程序存儲器的第一步執行到最后一步；若有END指令，當掃描到END時，則結束執行程序，這樣可以縮短掃描周期。在程序調試時，可在程序中插入若干END指令，將程序劃分若干段，在確定前面程序段無誤后，依次刪除END指令，直至調試結束;

10、FX系列PLC的步進指令

1）步進指令（STL/RET）

步進指令是專為順序控制而設計的指令。在工業控制領域許多的控制過程都可用順序控制的方式來實現，使用步進指令實現順序控制既方便實現又便于閱讀修改。

FX2N中有兩條步進指令：STL（步進觸點指令）和RET（步進返回指令）。

STL和RET指令只有與狀態器S配合才能具有步進功能。如STL S200表示狀態常開觸點，稱為STL觸點，它在梯形圖中的符號為-|| ||- ，它沒有常閉觸點。我們用每個狀態器S記錄一個工步，例STL S200有效（為ON），則進入S200表示的一步（類似于本步的總開關），開始執行本階段該做的工作，并判斷進入下一步的條件是否滿足。一旦結束本步信號為ON，則關斷S200進入下一步，如S201步。RET指令是用來復位STL指令的。執行RET后將重回母線，退出步進狀態。

2）狀態轉移圖

一個順序控制過程可分為若干個階段，也稱為步或狀態，每個狀態都有不同的動作。當相鄰兩狀態之間的轉換條件得到滿足時，就將實現轉換，即由上一個狀態轉換到下一個狀態執行。

我們常用狀態轉移圖（功能表圖）描述這種順序控制過程。用狀態器S記錄每個狀態，X為轉換條件。如當X1為ON時，則系統由S20狀態轉為S21狀態。

狀態轉移圖中的每一步包含三個內容：本步驅動的內容，轉移條件及指令的轉換目標。

步驅動Y0，當X1有效為ON時，則系統由S20狀態轉為S21狀態，X1即為轉換條件，轉換的目標為S21步。

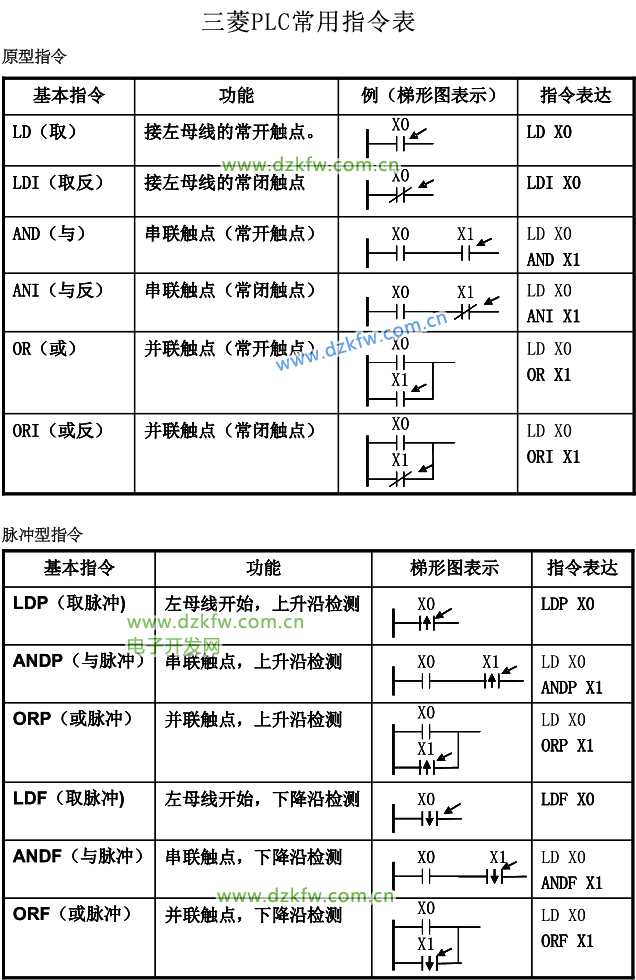

三菱plc指令表

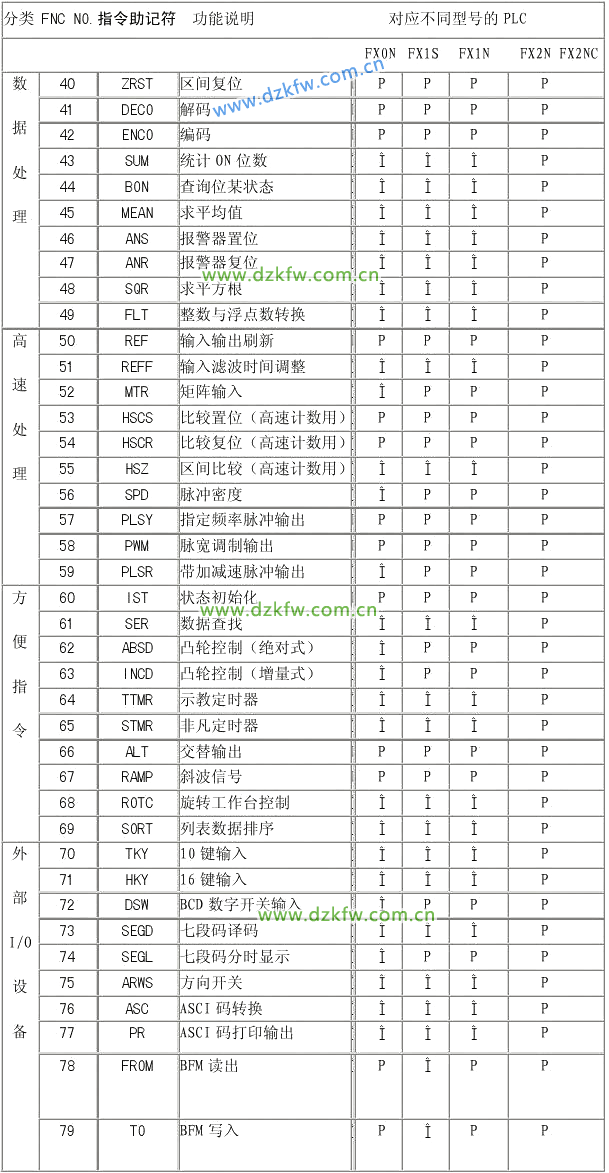

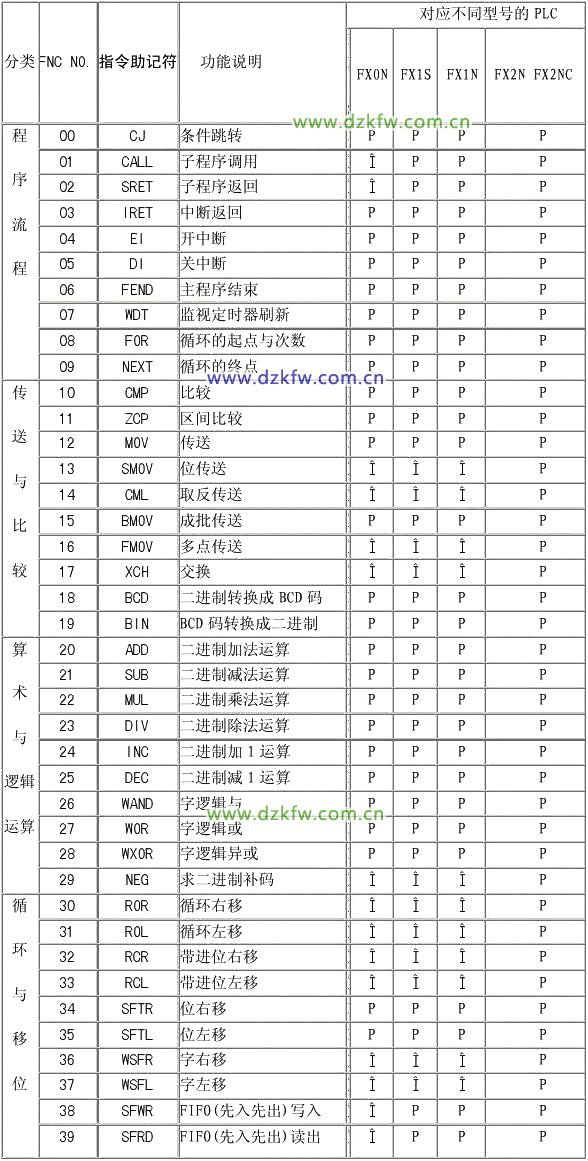

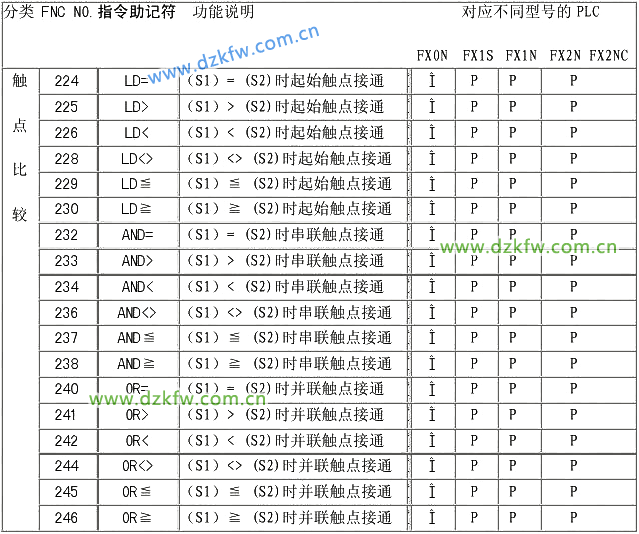

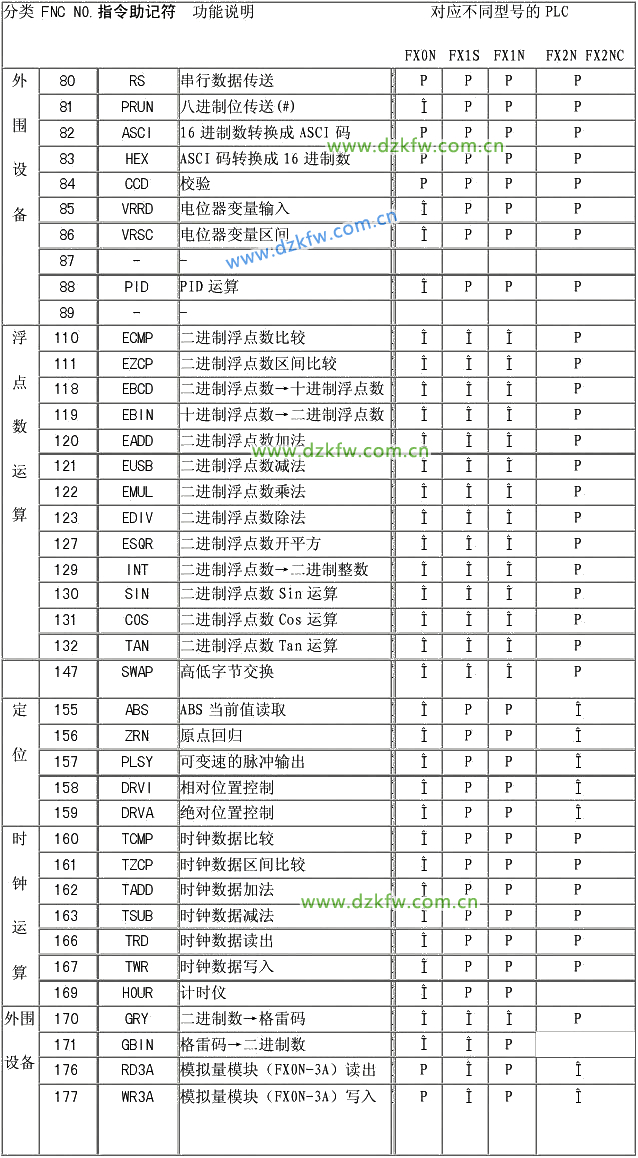

三菱plc所有的指令
