對應三菱FX3U的PLC來說，他的輸入和輸出都可以分為源型和漏型兩種。

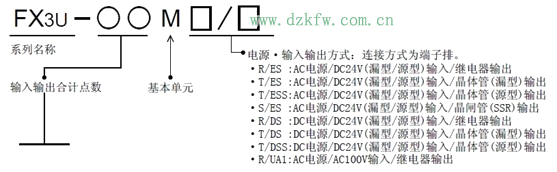

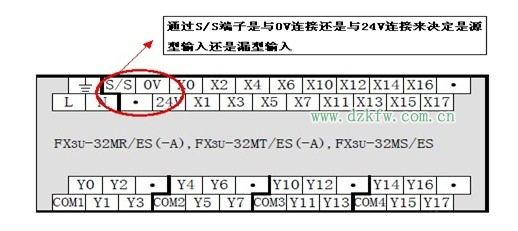

輸入接線端子如下圖所示：

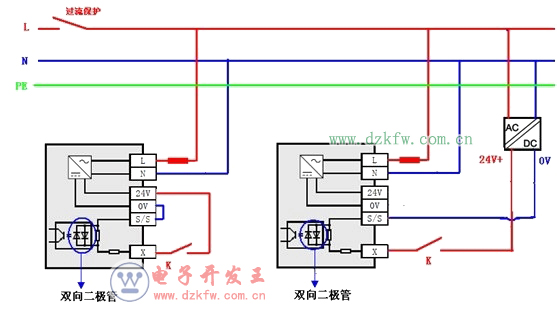

信號的輸入可以使用PLC上提供的24V電源作為電源也可以使用外部提供的24V電源作為電源供電。如圖所示：

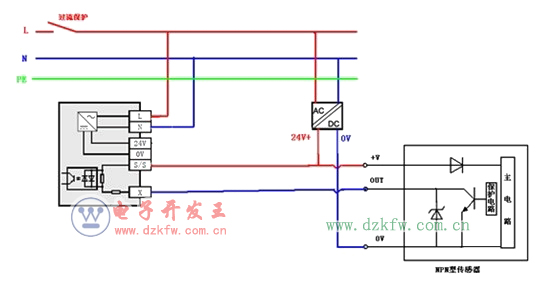

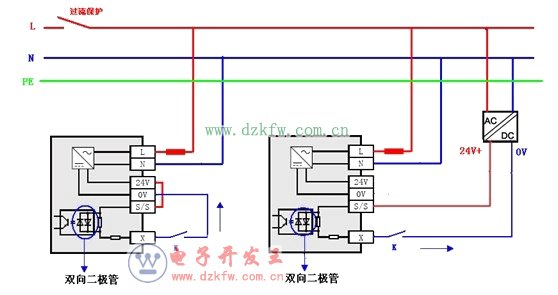

雙向二極管的作用就是用來實現PLC的源型和漏型輸入。如圖所示，當我們把輸入點X接到0V的時候，S/S接24V的時候，那么意味著信號時要從X端流出，從S/S端流入，對于三菱的PLC來說， 信號從X端流出，我們稱之為漏型接法，PLC里面的二極管就由右邊的這個二極管導通。反之，信號如果從X端流入，那么稱之為源型輸入法，PLC里面的二極管就由左邊的二極管導通。
對于我們常用的開關信號的傳感器來講分為NPN和PNP，我們知道，NPN輸出的信號是低電平，而PNP輸出的信號是高電平，所以對于漏型的輸入來講，接的應該是NPN的傳感器，源型接的是PNP的傳感器。
源型接法：

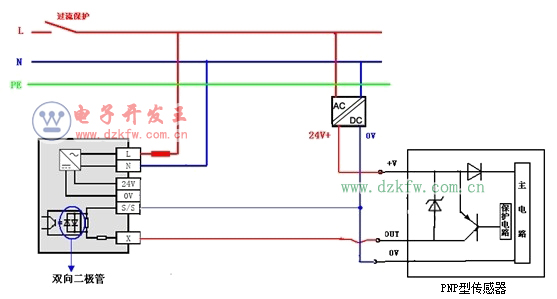

PNP型傳感器接線圖
