會員注冊 Modbus詳細地址事實上分成二種狀況即plc作Modbus主網，Modbus詳細地址和PLC指南里的地址一與PLC作從站，PLC無需管哪些Modbus詳細地址。
Modbus詳細地址事實上分成二種狀況。下邊以西門子PLCS7-200/S7-200SMART為例子來表明：
第一種狀況：PLC作Modbus主網，Modbus詳細地址和PLC指南里的詳細地址一致，比如當家做主站的S7-200的MBUS_MSG命令用以向Modbus從站推送要求信息，和解決從站回到的回應信息。要載入從站（另一臺S7-200）的I0.0逐漸的詳細地址區的時候，它的鍵入主要參數Addr（Modbus詳細地址）為10001。S7-200從站維持存儲器的V區起止詳細地址為VB200時，要載入從站VW200逐漸的V儲存區的時候，維持存儲器的詳細地址是40001。
第二種狀況：PLC作從站，PLC無需管哪些Modbus詳細地址，等待主網來讀寫能力它的詳細地址區便是了。
主網的計算機技術（比如dcs或組態）的軟件程序員必須撰寫完成Modbus通訊的程序流程，最先必須明確ModbusRTU的報文格式構造。她們一般不了解PLC，因而PLC的軟件程序員通常必須和上位機軟件的軟件程序員一起來探討Modbus的報文格式構造。
最非常容易出難題的便是報文格式里Modbus詳細地址與PLC儲存區詳細地址的對應關系。以前有工作員做了的一個系統軟件的上位機軟件是專用型的組態，根據剖析GEPLC指南得出的CRC的循環系統異或運算測算案例每一步的正中間數據信息，編寫出了CRC測算的C語言程序。根據試驗認證了Modbus報文格式構造和CRC的測算的可行性分析。
S7 PLC指南得出的Modbus詳細地址與Modicon企業和GE公司PLC應用的詳細地址同樣，是根據1的詳細地址，即類似元器件的首詳細地址為1。而西門子PLCplc選用的是根據0的詳細地址，即類似元器件的首詳細地址為0。Modbus報文格式中西門子PLCPLC的Modbus詳細地址也選用根據0的詳細地址。
PLC系統指南中的Modbus詳細地址的最大位用于表明詳細地址區的種類，比如I0.0的Modbus詳細地址為10001。由于詳細地址區種類的信息內容早已包括在報文格式的作用碼中了，報文格式中S7-200的I0.0的Modbus詳細地址不是10001，而是0。如下圖所示，可以讀取I點的數據，報文格式中別的詳細地址區的Modbus詳細地址也應按同樣的標準解決。比如當S7-200從站維持存儲器的V區起止詳細地址為VB200時，VW200相匹配的維持存儲器在報文格式中的Modbus詳細地址為0，而不是40001。
部分例子：

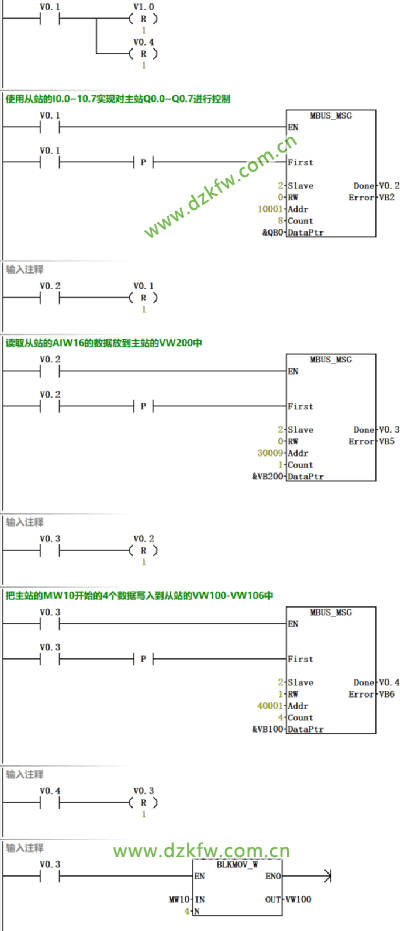

例程：西門子S7-200SMART兩臺PLC之間主從站，MODBUS主從站通信步驟設置
主站的PLC的I0.0~I0.7控制從站PLC的Q0.0~Q0.7
從站的I0.0~I0.7控制主站的Q0.0~Q0.7
