會員注冊1、S7-200和S7-200SMART plc 分為 V區，I區，Q區 和AI區
==V區（功能碼 03H，06H，10H 保持寄存器）：============================
V：位 1位；
VB：V區字節，8位；
VW：V區字 16位 ；
VD：V區 雙字 32位；

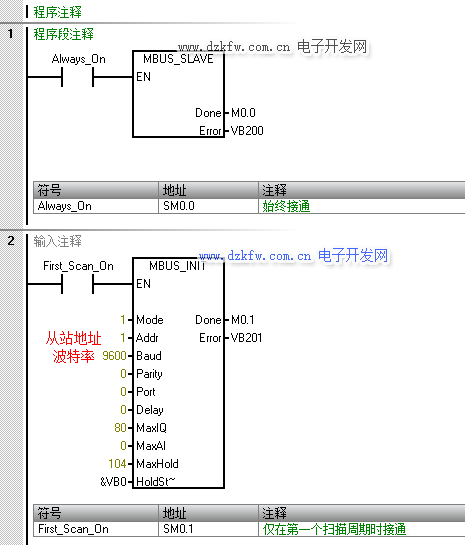

V區起始寄存器地址，由HoldStart決定 ；MaxHold決定最大長度；
比如 &VB100 則保持寄存器V,第一個地址就是 VW100；
&VB200 則保持寄存器V,第一個地址就是 VW200；
下面舉例為 HoldStart=&VB0
比如：VD0 對應 40001
VB1 對應 40001的低位； VB0 對應4001的高位；40001.0=V1.0 40001.1=V1.1...40001.8= V0.0.. 40001.15=V0.7
==I 區（功能碼 02H 讀輸入離散量）===================================
I區 --地址+10000
比如：I9.0 對應 10073
I1.0 對應 10009
==Q 區（功能碼 01H 、05H、0FH 讀寫單個線圈）===================================
Q區-- 地址
比如：Q1.0 對應 00009
