會員注冊學習西門子200SMART PLC，我們必須熟悉西門子PLC各存儲器的符號、地址，我們?nèi)粘Ｋf(shuō)的西門子PLC地址，都是直接尋址，如I2.2，MB20、VW34等，表面說它是各存儲器的地址，實際表示是它的數據，如VW34是50，VW34可直接參加運算，VW34+20=VW34，這時VW34的數據就變成了70。
PLC應用時，我們所說的各地址，實際目的是說它的數據是多少或什么狀態。
而間接尋址，是各存儲器背后的實際地址，是一開始設計好的，就像人的姓名與身份證號一樣，用姓名和身份證號都可找到同一個人。用實際的地址指向VW34，就可以取出它的數據70,這就是間接尋址。
200SmartPLC 規定是存儲器符號前加“&”符號，來取得它的地址，如&MB10，以“雙字”的格式來取它的地址。如下圖
取MB10實際地址到VD504，這時VD504就是地址指針
這樣，就把MB10的實際地址以雙字格式，存入了VD504，這時VD504內就代表了MB10的實際地址，同時VD504就代表了M區的地址指針。也就是說把VD504定義成了M區的一個地址指針.。
怎樣取出這個地址所指的MB10內的數據呢，PLC規定，是把VD504前加“*”號，來取出它的數據，這時“*VD504“就表示是MB10，
因此*VD504就是MB10，*VD504=MB10。

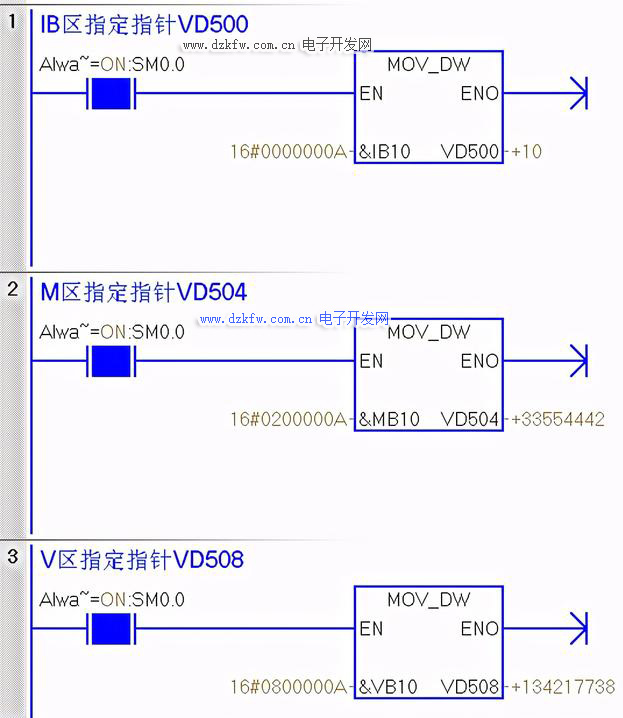

通過以下實測來說明：

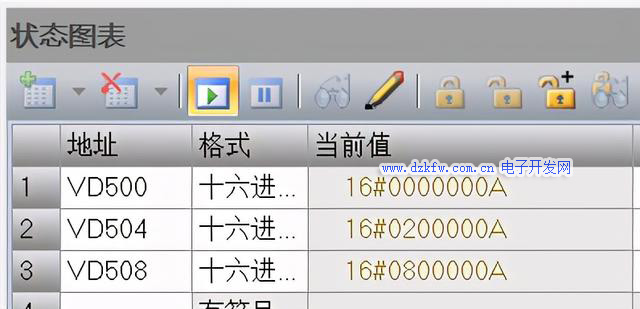

可以看出：&IB10=VD500=16#0000000A
&MB10=VD504=16#0200000A
&VB10=VD508=16#0800000A
以上是它們的實際地址，A---就是十進制10，，
我們要注意：【VD504+10】，與【*VD504+10】含義是不一樣，前者是地址加10，表示這時的指針地址指向了MB20，而后者是表示MB內的數據再加10.
如狀態表：
表中表示VB的 各初始值

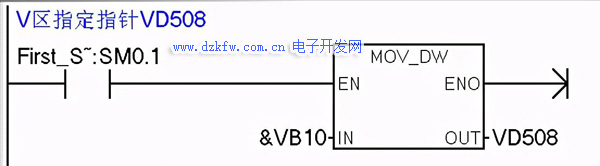

VB10地址到VD508，
如上圖VB10=1，V區指針定義成了VD508，這時的VD508 就是VB10的地址，

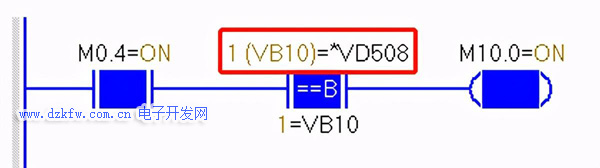

把它的值取出來*VD508與VB10比較，如下圖可看出*vd508=VB10=1

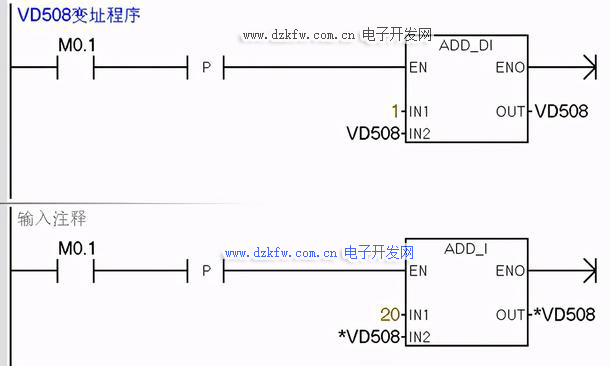

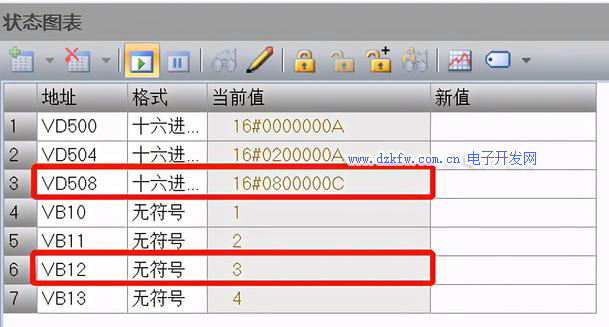

如果執行以下程序2次，VD508+1+1=VD508，這時地址是16#0800000C，指針從VB10就指向了VB12，它的數據*VD508=VB12=3.如下圖
通過以上實驗，如果大批取數據或改變數據，我們就通過指針變址的方法，多次或循環執行以下程序，就可達到所要的目的。
下次試驗說明FOR指令與指針的用法。
