會員注冊PLC技術分享之3
西門子S7-200smart PLC 標準CPU的代碼一般為STXX或者SRXX，其中ST/SR表示CPU自帶的數字量輸出形式，XX為20、30、40或者60，為CPU性能參數等級。
1、SR和ST的區別
表 1
|
類型 |
說明 |
|
ST |
數字量輸出類型為晶體管，支持高速脈沖輸出 |
|
SR |
數字量輸出類型為繼電器 |
ST可變?yōu)镾R，加中間繼電器即可，但是SR不能變?yōu)镾T，因為繼電器達不到晶體管的開關速度。
2、20、30、40、60的區別
表 2
|
類型 |
主要區別 |
|
20 |
12KB程序存儲器/8KB數據存儲器/最大10KB保持存儲器，接口數量差異等 |
|
30 |
18KB程序存儲器/12KB數據存儲器/最大10KB保持存儲器，還有接口數量差異等 |
|
40 |
24KB程序存儲器/16KB數據存儲器/最大10KB保持存儲器，還有接口數量差異等 |
|
60 |
30KB程序存儲器/20KB數據存儲器/最大10KB保持存儲器，還有接口數量差異等 |
20、30、40、60主要是存儲器和接口的區別，當然參數越高價格越貴，適合的才是好的。

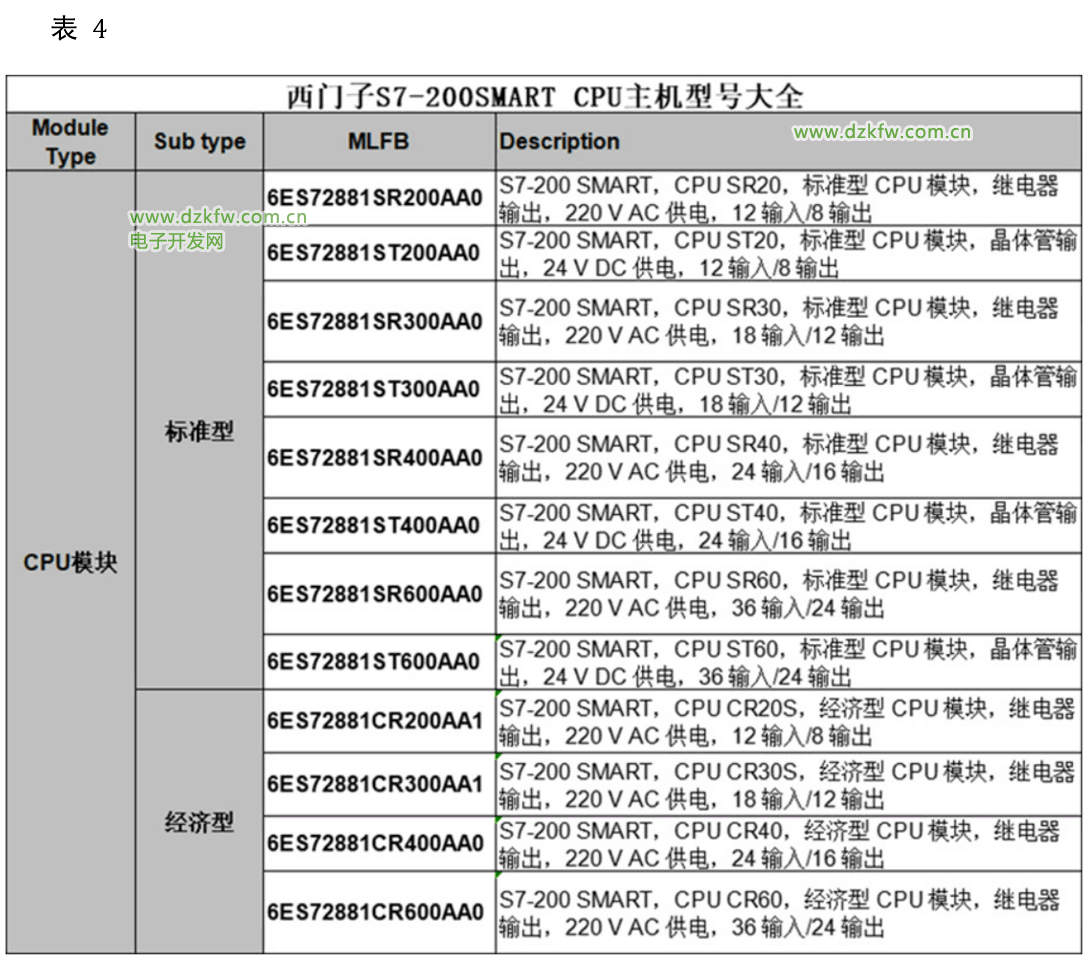

3、西門子S7-200smartPLC CPU型號
本文第1、2節主要介紹標準型CPU, 標準型支持模塊擴展，還有一種經濟型CPU，經濟型代號為CR，不支持模塊擴展，CPU上有多少端口就只能用這么多。
本文完，精彩待續。
