會員注冊學習西門子plc編程的入門例子，西門子plc比較指令的用法，對進出倉庫的貨物進行記錄，倉庫最多可放6000箱貨物，當貨物多于1000箱燈L1亮，多于5000箱時燈L2亮。
西門子plc比較指令實例

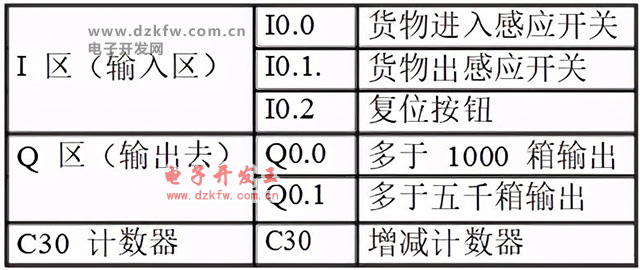

1、I/O分配表

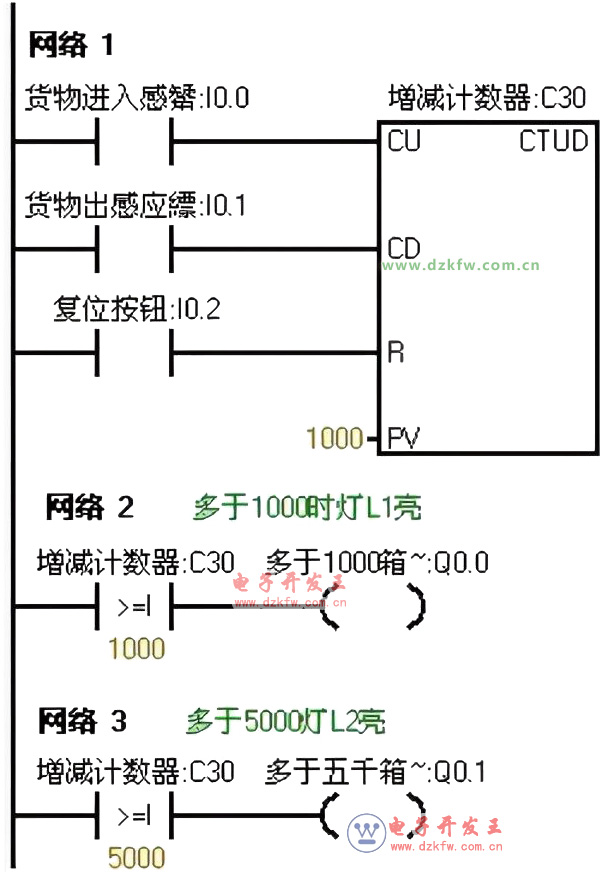

2、梯形圖程序
3、PLC接線圖
4、程序調試及結果分析
把程序下載到S7-200的PLC中進行調試。在下載之前先把程序中的數字進行縮小處理，以便在實驗中能更好更快的觀看到實驗結果。我們把L1的燈亮的時候設置為5。把L 2燈亮設置為10，這樣就能更快的看到實驗結果。
當按下在線控制面板上的I0.0f時，即I0.0接通，表示有貨物進去。當點擊在線控制面板上的I0.0f五次后，此時計時器中的計數值為5，（即表示倉庫中已經有1000箱物品）則燈L1要亮，即Q0.0有輸出。當繼續點擊Ｉ0.0f后點擊有十次后，此時計數器的計數值位10（即表示倉庫中有5000個物品），此時燈L2也亮即Q0.1有輸出當繼續點擊在線控制面板上的I0.0f。計數器中的計數值就繼續往上增加。
當按下在線控制面板上的Ｉ0.1f后計數器就開始往下減。點擊一次，計數器中的計數值就減少一次。當計數器中的值小于10時即表示倉庫中的物品少有5000箱，此時燈L2滅（即Q0.1沒有輸出）當繼續點擊I0.1f時計數器 中的計數值繼續減少，當減少到小于5次時。表示倉庫中的物品少于1000，此時燈L1滅。Q0.0就沒有輸出。當按下在線控制面板上的I0.2f時計數器清零。L1和L2都不亮，（即Q0.和Q0.1都沒有輸出）。
