會員注冊有關西門子s7-200系列PLC的編程實例，怎么來設置時鐘指令，會涉及到數據類型、進制與位的關系，所以在設置時鐘指令時，這些基礎知識必須搞扎實了，下面具體來了解下。
西門子s7-200設置時鐘指令
之前介紹了從PC中讀取時間，并按照該事件進行控制的操作，有時需要人為的為PLC設定一個時間，應該怎么操作？
先來看下設置指令，這其中多次提到數據類型、進制與位的關系，先來熟悉一下基礎知識：設置時鐘SET_RTC和MOV_B指令

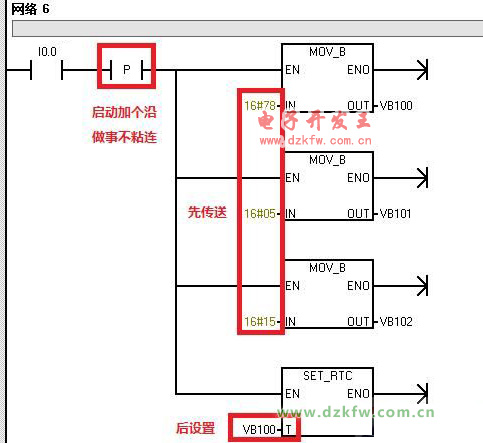

這里的設置實際是通過傳送指令，將數據傳送到相應的位置，編程后如下圖：
注意，考慮到傳送指令是有掃描周期的，在啟動后面加一個觸發沿，確保“一下是一下”。另外，一定要先傳送，后設置，順序必須正確，然后下到PLC中看一下結果。
上電啟動時是正常的，當按下I0.0時會出現什么結果？

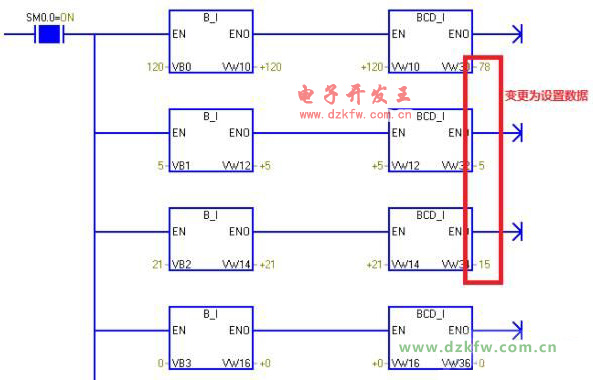

沒錯，設置的數據一下就都變過來了，同時Q0.0輸出亮了。
向下檢查時會發現，原來這里從VB100開始向后順延的8個位，如VB100,VB101,VB102...直到VB107，除了此前通過傳送指令給了數值的數據外，其余未強調的位，都被補成了0。
也就是一下變成了X年X月X日的0點，所以路燈Q0.0就點亮了。
