會員注冊有關西門子S7-200系列PLC的編程實例，用PLC程序實現電機多段定時啟動功能，以下是具體的設計要求，PLC的I/O分配情況，以及程序實現過程，有需要的朋友參考下。
西門子plc梯形圖實例 S7-200實現電機多段定時啟動
1、設計要求
8點-10點： 電機1啟動，10點后停止；
8點-16點： 電機2啟動，16點后停止；
18點-20點： 電機3啟動，20點后停止。
第二天再按照以上要求運行，運行2天后系統停止執行；當按下復位按鈕I0.0后，則程序繼續按要求啟動電機。

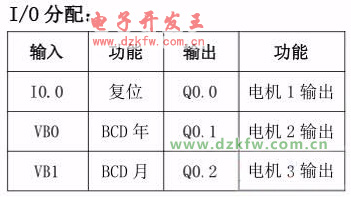

2、I/O分配及程序設計
先來看一下這程序中，需要使用到“時鐘指令”READ_RTC：

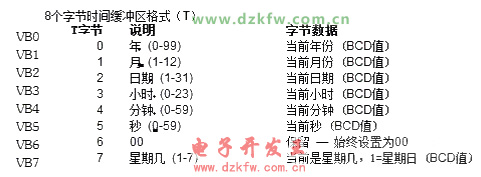

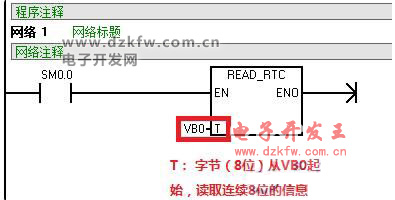

T這一端要輸入的數據類型，是字節（8位），從數據VB0起始，向后讀取連續8位的值，如圖所示：
如果不是從VB0開始，而是從VB100開始，也是沒有問題的。注意，從VB0也好，VB100也好，開始之后的8各位，都被占用了。所以在使用變量存儲區時，則要至少跨過這8個位，避免數據交叉報錯。

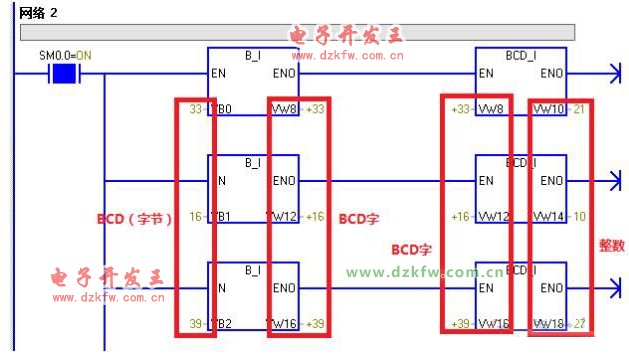

接著，將讀取到的數據進行類型轉換，最終轉換為整數類型：
整數就可以開始用于比較，然后啟動相應的線圈了。
整個程序的編輯思路：
1、選用時鐘指令，讀取系統時間到PLC：
2、將讀取到的BCD值進行轉化成整數，這一過程需要注意字節、字等數據類型的差別；
3、將整數結果進行比較，執行相應的操作指令；
4、根據判定條件進行計數統計，并且把統計結果運用到前面的控制條件中；設定系統復位條件。
