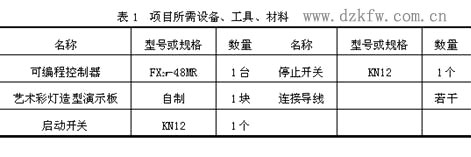

會員注冊一、項目所需設備、工具、材料
見表1。
二、訓練內容：
1、 項目描述
某藝術彩燈造型演示板如圖6所示，圖中A、B、C、D、E、F、G、H為八只彩燈，呈環形分布。控制要求如下（燈的點亮順序是）：
將啟動開關K1合上，八只燈泡同時亮，即ABCDEFGH同時亮1秒；接著 八只燈泡按逆時鐘方向輪流各亮1秒，即A亮1秒→B亮1秒→C亮1秒→D亮1秒→E亮1秒→F亮1秒→G亮1秒→H亮1秒；接下來八只燈泡又同時亮1秒，即ABCDEFGH同時亮1秒；然后八只燈泡按順時鐘方向輪流各亮1秒，即H亮1秒→G亮1秒→F亮1秒→E亮1秒→D亮1秒→C亮1秒→B亮1秒→A亮1秒。然后按此順序重復執行。按下停止開關K1，所有燈滅。
2、實訓要求

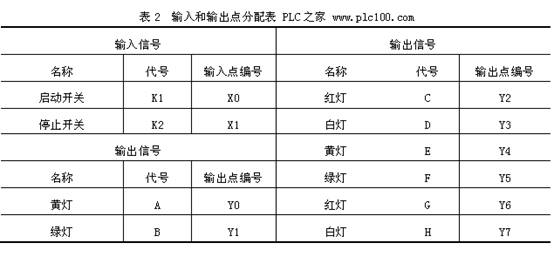

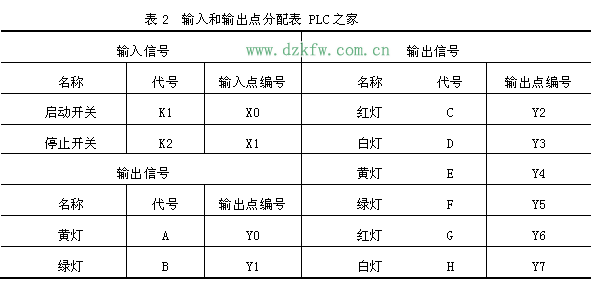

2.1 輸入和輸出點分配
見表2。

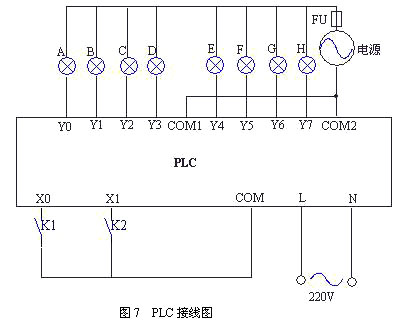

2.2 PLC接線圖
按圖7接好線。注意COM1、COM2相連接，因?yàn)椴捎孟嗤~定電壓的指示燈。輸入接啟動開關和停止開關。

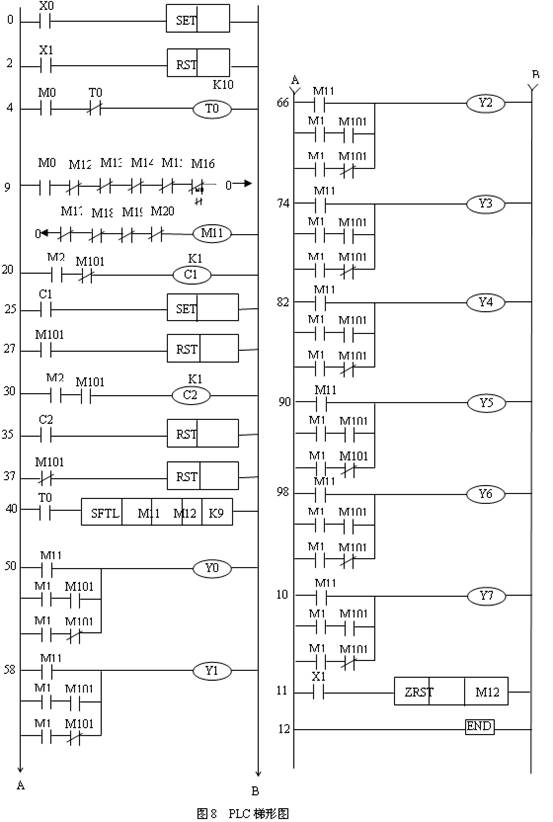

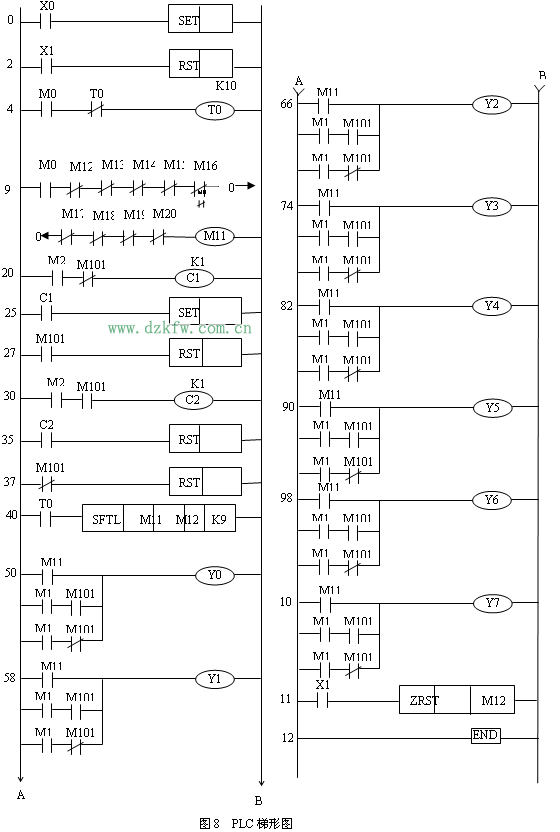

2.3 程序設計
圖8中，PLC運行時，程序9～19步中，M11導通，由于程序步50～120中，M11動合觸點閉合，分別控制了Y0～Y7的導通，因而彩燈ABCDEFGH同時點亮，因T0延時1秒鐘，故ABCDEFGH同時點亮1秒鐘。1秒鐘時間到，程序第40步，T0動合觸點閉合，移位指令執行，實現輪流點亮，即 ABCDEFGH輪流點亮，因?yàn)?秒鐘T0閉合一次，故ABCDEFGH輪流點亮的時間間隔為1秒。程序步20～29中，當M20通時，將M101置位，由 M101動合觸點與MI2～M19動合觸點配合，分別輪流點亮H～A，即H、G、F、E、D、C、B、A每隔1秒輪流點亮。程序步30～39中，當M20通時，將M101復位，M101動斷觸點與MI2～M19動合觸點配合，分別串聯點亮A～H，即A、B、C、D、E、F、G、H每隔1秒輪流點亮。任何時候?qū)⑼Ｖ归_關K2合上，在第114步，區間復位指令使M12～M19全部復位，所有燈均不亮。
2.4 運行并調試程序
（1）將梯形圖程序輸入到計算機，檢查電源正確無誤。
（2）對程序進行調試運行。
a.接通PLC電源后，將PLC置RUN狀態，將K1閉合，觀察A、B、C、D、E、F、G、H的亮顯情況。
b.將K2閉合，觀察A、B、C、D、E、F、G、H的亮顯情況。
（3）調試運行記錄。
三、實訓報告要求與考核標準
1、實訓報告要求
（1）整理實訓操作結果，按標準寫出實訓報告。
（2）請用步進指令完成本次實訓。
