會員注冊利用定時器與計數器設計一PLC控制的長延時電路（1000秒）。

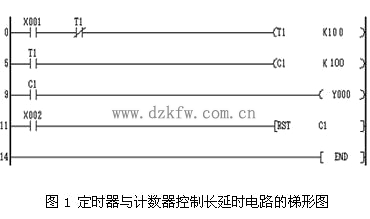

如圖1所示為定時器與計數器控制的梯形圖。
圖中，X001是定時器的定時條件，當條件滿足時，定時器T1開始定時，10秒后定時器線圈輸出，同時定時器T1復位、計數器C1開始計數一次。利用定時器的常閉觸點，使定時器T1每隔10秒產生一個計數脈沖，當計滿100次后，計數器C1線圈輸出，將輸出繼電器Y000置“1”。X002為計數器C1的復位條件。只要復位條件滿足，不管計數是否計滿，隨時都可以使計數器復位，體現復位優先原則。
程序清單：
LD X001
ANI T1
OUT T1
K 100
LD T1
OUT C1
K 100
LD C1
OUT Y000
LD X002
RST C1
END
