會員注冊PLC梯形圖實例：送料小車自動控制的梯形圖程序設計示例
（1）被控對象對控制的要求 如圖5-17a所示送料小車在限位開關X4處裝料，20s后裝料結束，開始右行，碰到X3后停下來卸料，25s后左行，碰到X4后又停下來裝料，這樣不停地循環工作，直到按下停止按鈕X2。按鈕X0和X1分別用來起動小車右行和左行。

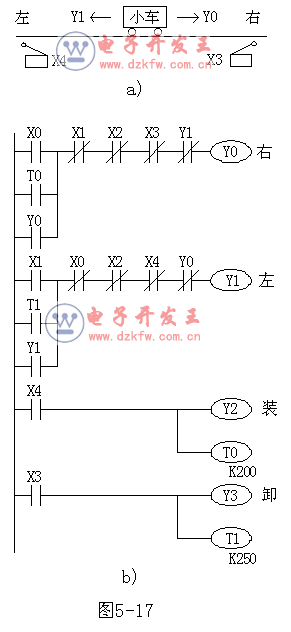

圖5-17 送料小車自動控制
a）小車運行示意圖 b）梯形圖
（2）程序設計思路 以眾所周知的電動機正反轉控制的梯形圖為基礎，設計出的小車控制梯形圖如圖6-17b所示。為使小車自動停止，將X3和X4的常閉觸點分別與Y0和Y1的線圈串聯。為使小車自動起動，將控制裝、卸料延時的定時器T0和T1的常開觸點，分別與手動起動右行和左行的X0、X1的常開觸點并聯，并用兩個限位開關對應的X4和X3的常開觸點分別接通裝料、卸料電磁閥和相應的定時器。
（3）程序分析 設小車在起動時是空車，按下左行起動按鈕X1，Y1得電，小車開始左行，碰到左限位開關時，X4的常閉觸點斷開，使Y1失電，小車停止左行。X4的常開觸點接通，使Y2和T0的線圈得電，開始裝料和延時。20s后T0的常開觸點閉合，使Y0得電，小車右行。小車離開左限位開關后，X4變為“0”狀態，Y2和T0的線圈失電，停止裝料，T0被復位。對右行和卸料過程的分析與上面的基本相同。如果小車正在運行時按停止按鈕X2，小車將停止運動，系統停止工作。
