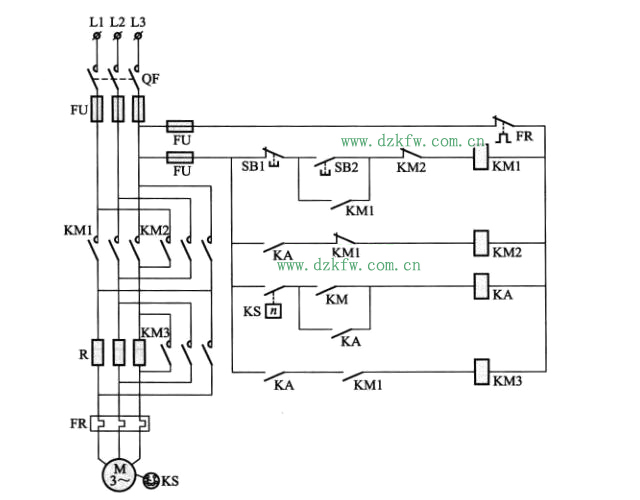

會員注冊圖1所示為串阻減壓起動和反接制動電氣控制線路，主電路中合上QF后，當主觸頭KM1, KM3閉合，則電動機串聯了電阻R開始減壓起動，到達穩定轉速后，主觸頭KM3斷開，電動機切換為正常運轉狀態。制動時主觸頭KM1斷開，KM2閉合，電動機轉子施加制動反轉轉矩，電動機接近零轉速時，主觸頭KM2斷開，撤去制動反轉轉矩，電動機停轉。
圖1：減壓起動與反接制動
二、分析

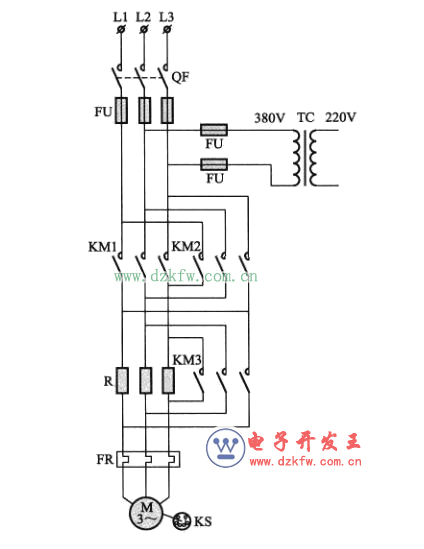

圖2所示為plc替代控制的主電路，與繼電器接觸器控制時的主電路基本保持不變，為PLC提供電源的兩路線則采用變壓器輸出。
圖2：主電路

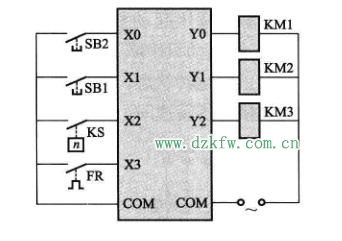

圖3所示為PLC控制的 I/0接線圖。
圖3：PLC的IO接線圖

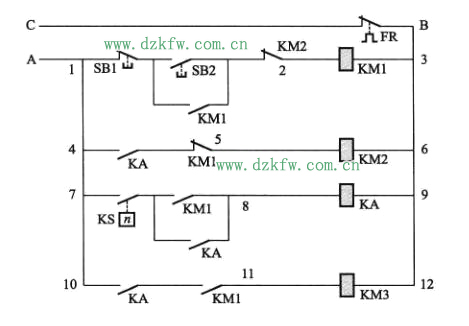

圖4所示為電動機串電阻起動反接制動控制線路，按下SB2，線圈KM1通電，并通過常開輔助觸頭KM 1自鎖，主電路中電動機M通過串電阻R進行減壓起動。
圖4：串電阻起動反接制動電路
電動機M起動后不斷升速，到達速度繼電器KS的額定轉速后將使該速度繼電器閉合，因該支路的常開觸頭KM1已閉合，所以繼電器線圈KA將閉合并通過常開輔助觸頭KA自鎖。繼電器線圈KA一旦通電，導致KM3線圈通電，主電路中形成主觸頭KM1, KM3通電，KM2斷電的狀態，電動機M全壓穩定轉動。
SB1是總停開關，按下SB1導致接觸器線圈KM1斷電，這將導致線圈KM2通電，線圈KM3斷電。主電路中因主觸頭KM1, KM3斷電.KM2通電，轉子上施加了反轉轉矩，導致電動機M快速降速。
當電動機快速降速至速度繼電器KS的額定轉速時將斷開，電動機停轉。本控制線路中，共有四個回路：
1、A——1——2——3——B——C
2、A——1——4——5——6——B——C
3、A——1——7——8——9——B——C
4、A——1——10——11——12——B——C
三、程序

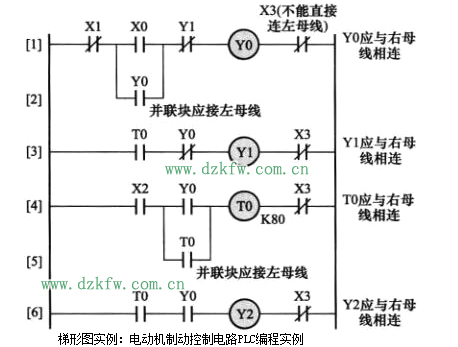

圖5所示為根據逐行回路轉換法得到的初步轉換梯形圖，該圖直接將四個回路轉換為一個四行的梯形圖，但初步轉換梯形圖還須根據梯形圖若干繪制原則進行合理修改。
圖5：初步轉換梯形圖
梯形圖修正規則如下：
1、接入常開型輸人電氣元件時，梯形圖與電氣控制圖中各觸頭形式一致。
當PLC的 I 口接入常開按鈕或常開觸頭時，與之對應的PLC內部編程元件與繼電器接觸器控制線路中按鈕或觸頭的常開、常閉形式完全一致。
如果圖4中 I 口接入常開按鈕SB1，則梯形圖第1支路中對應的編程元件習為常閉觸頭，
繼電器接觸器控制線路中，A——1——2——3——B——C 回路中SB1也是常閉觸頭形式，兩者完全一致。
反之，如果PLC的 I 口接人SB1常閉按鈕，則因繼電器接觸器控制線路的A-1-2-3-B-C回路中SB1是常閉形式，轉換為梯形圖時，第1支路中對應的編程元件X1就應為常開觸頭，兩者觸頭形式剛好相反。
2、觸頭不直接與右母線相連，線圈不直接與左母線相連。
梯形圖每一行從左母線開始并終止于右母線，觸頭不能與右母線直接相連，線圈不能與左母線直接相連。www.bffzttz.cn版權所有！圖5中第1, 3, 4, 6支路中的常閉觸頭X3直接接在了右母線上，因與各自的線圈互換位置，才能符合“觸頭不接右母線”的規則。
3、較多串聯觸頭支路置于上，較多并聯觸頭回路置于左。 在一條梯形圖支路中，幾個觸頭并聯的回路應置于左母線端，并聯觸頭越多，回路位置越靠左;支路與支路之間，串聯觸頭多的支路應置于梯形圖上部位置，例圖5中，第1,2,4,5支路的并聯回路按本規則應置于梯形圖的左母線處。
4、受線圈控制的觸頭所在支路置于線圈支路之后。
圖5中第3支路的TO觸頭受第5支路線圈TO控制,應將第3支路置于線圈TO所在支路(第5支路)之后，才能使梯形圖邏輯清晰，容易讀懂。
5、同一編號線圈不重復，一條支路中多個線圈可并聯輸出。
同一編號的線圈在一個程序中使用兩次稱為重復線圈輸出，極易引起誤操作，應盡量避免使用，而且一條支路中的兩個或兩個以上不同編號的線圈，則可以采用并聯的方式輸出，但不能串聯。

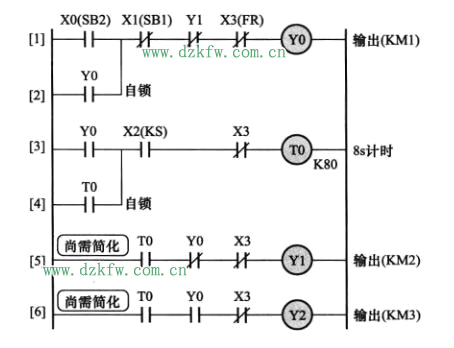

根據上述規則修正后的梯形圖如圖6所示。此外，梯形圖還應根據梯形圖簡化規則進行化簡，以提高PLC程序的簡潔性與執行效率，例圖6中第3, 5支路中的常閉觸頭X3可根據后述的簡化規則省略。
圖6：修改后的梯形圖
