西門子plc堆棧指令
1、棧裝載與指令ALD（與塊）
棧裝載與指令在梯形圖中用于將并聯電路塊進行串聯連接。
2、棧裝載或指令OLD （或塊）
棧裝載或指令在梯形圖中用于將串聯電路塊進行并聯連接。
3、邏輯推入棧指令LPS （分支或主控指令）
邏輯推入棧指令在梯形圖中的分支結構中，用于生成一條新的母線，左側為主控邏輯塊時，第一個完整的從邏輯行從此處開始。
注意：使用LPS指令時，本指令為分支的開始，以后必須有分支結束指令LPP。即LPS與LPP指令必須成對出現。
4、邏輯彈出棧指令LPP（分支結束或主控復位指令）
邏輯彈出棧指令在梯形圖中的分支結構中，用于將LPS指令生成一條新的母線進行恢復。
注意：使用LPP指令時，必須出現在LPS的后面，與LPS成對出現。
5、邏輯讀棧指令LRD
在梯形圖中的分支結構中，當左側為主控邏輯塊時，開始第二個和后邊更多的從邏輯塊。
6、裝入堆棧指令LDS
本指令編程時較少使用。
指令格式： LDS n （n為0~8的整數）

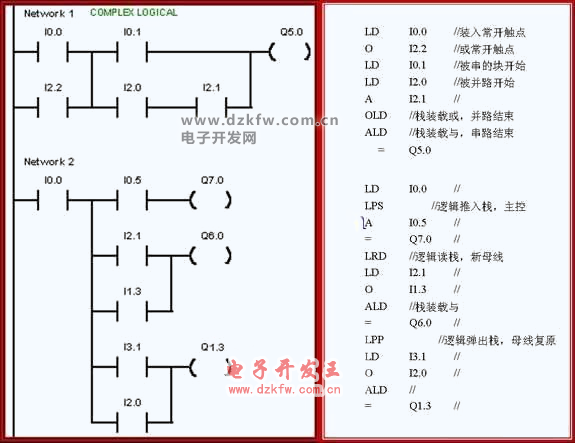

7、西門子PLC堆棧指令的例子
