會員注冊想必大家肯定去過或在各大商場停過車，停車場關于車輛出入計數和剩余車輛顯示這些功能如何使用所學PLC進行程序及控制呢？接下來我就帶領大家來通過S7-200SMART PLC來設計控制程序。
一、 控制要求
（1）某商場停車場總停車位共計666個位。
（2）當車輛進入時需記錄進入車輛的數量。
（3）當車輛離開時需記錄離開車輛的數量。
（4）當停車場滿位時需采用紅色指示燈提示已滿位，并不再進入及計數。
（5）當停車場未滿位時需采用綠色指示燈提示未滿位。
（6）停車場入口及出口處需顯示目前剩余車輛的數量。
（7）需累計商場停車場總進入所有車輛和累計停車場離開所有車輛的數量。
（8）顯示當前停車場停留沒有離開的車輛的數量。
二、梯形圖程序設計，梯形圖實例

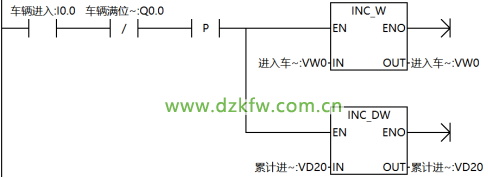

第一步：（車輛進入數量及累計）

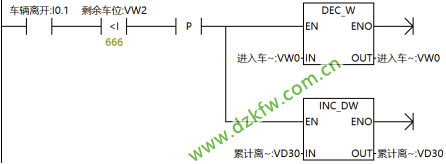

第二步：（車輛離開數量及累計）
第三步：（車輛滿位和未滿位提示指示燈）

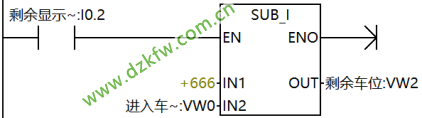

第四步：（剩余車輛顯示）
第五步：（停車場停留車輛顯示）
三、昆侖通態軟件MCGS及程序驗證

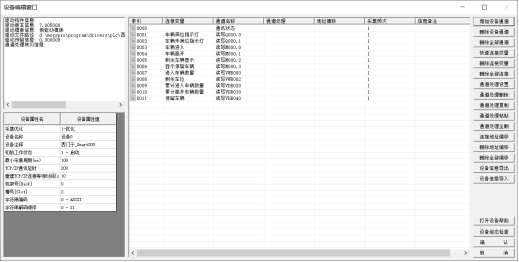

第一步：（變量編輯導入）
第二步：（控制畫面設計）

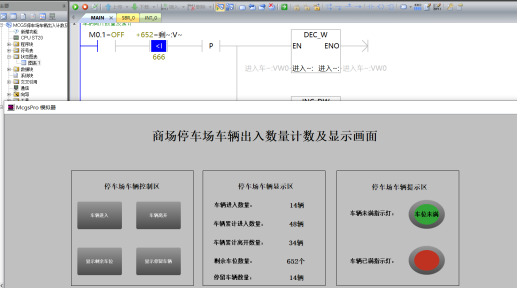

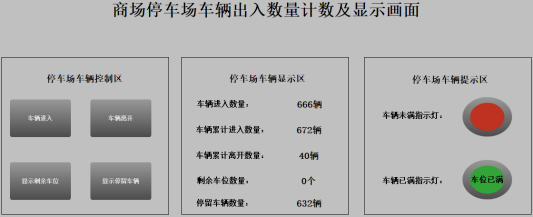

第三步：（畫面及程序演示效果）
以上即為商場停車場車輛出入數量計數及顯示程序設計。
