會員注冊電磁閥在自動化項目中的應用相當廣泛，電磁閥分為氣動閥和液壓閥，其結構和用法都是一樣的，氣動閥在非標自動化等出力較小的工業環境中應用較多，液壓閥在數控CNC中使用較多，使用起來也都很簡單，也可以說是初學者入門自動化學習的第一件事。

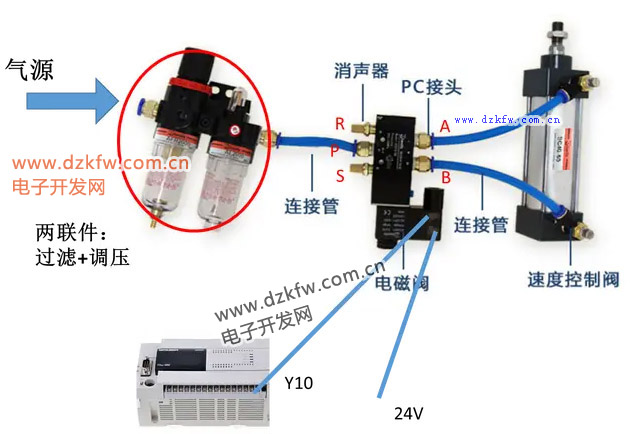

如下為簡單的氣路電路圖：
簡單氣路電路圖
電磁閥的結構
電磁閥由閥頭線圈，先導頭，閥芯和機械本體組成，閥頭主要用來產生電磁力，先導閥在電磁力作用下發生移動，閥芯在先導閥的作用下產生位移實現氣體流向的切換。
如下圖所示：

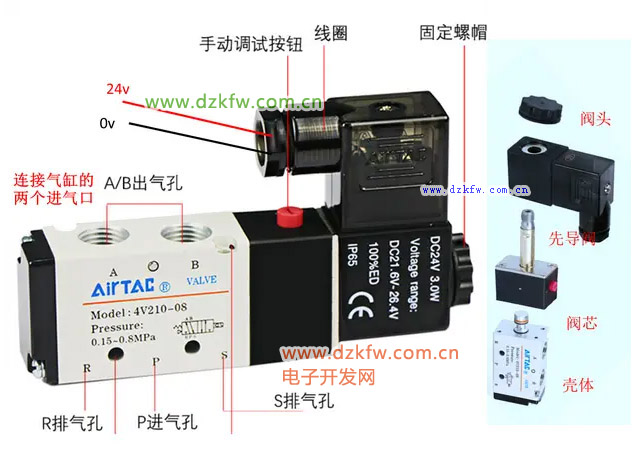

電磁閥的結構組成
電磁閥的工作原理
電磁閥主要由電氣部分和機械部分組成，通過給閥頭通電實現氣體流向的改變，從而帶動氣缸的伸出和縮回動作。

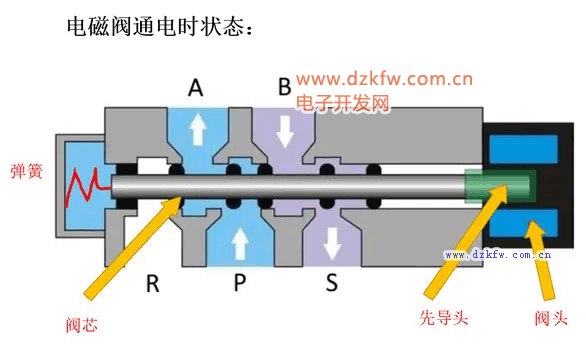

電磁閥通電時狀態如下圖：
通電時狀態

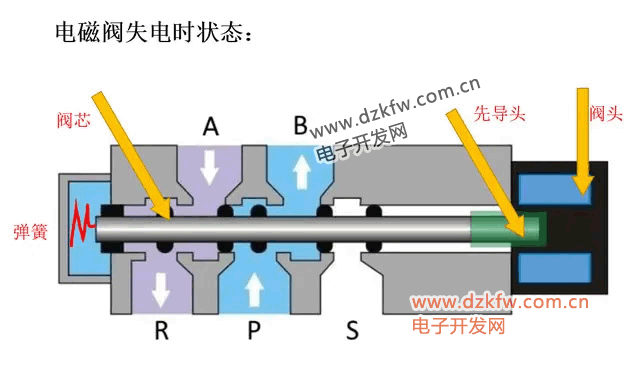

電磁閥失電時狀態如下圖：
失電時狀態

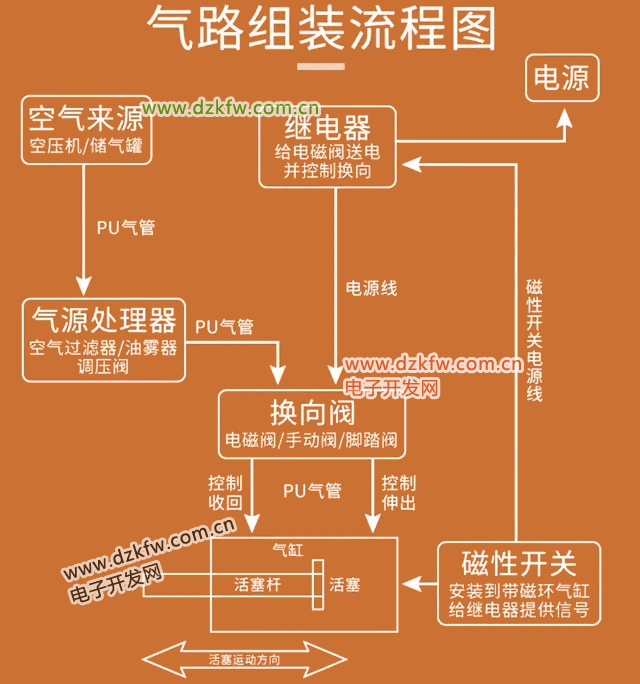

電磁閥在氣路中的組裝
氣路裝圖（圖片來源網絡）

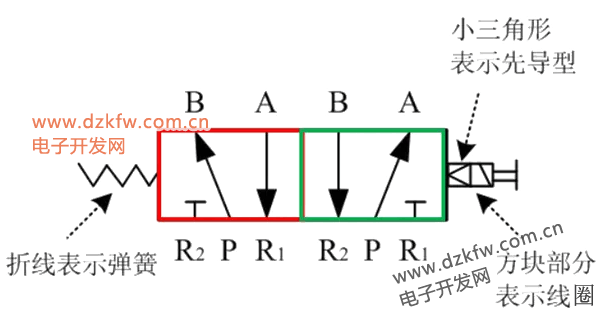

電磁閥中氣路符號解析
左側紅框表示電磁閥失電時狀態，箭頭表示氣體流向，右側綠框表示電磁閥得電時氣體流向狀態。
P:氣源進氣口
R:排氣口
S:排氣口
A:氣缸進氣口1
B:氣缸進氣口2
下圖有2個框，代表2位，有5個孔，所以叫五通，也就是二位五通；
電磁閥在使用中的接線

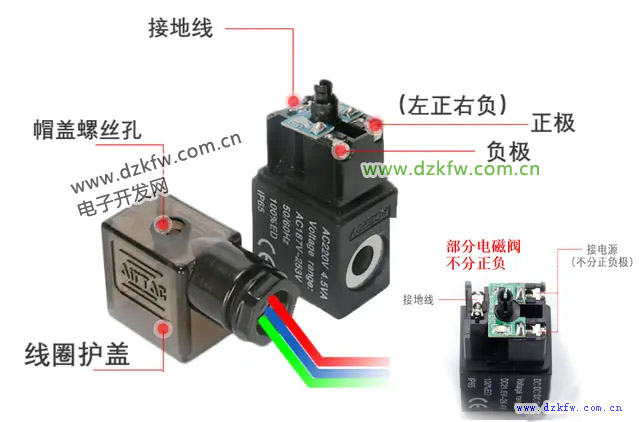

閥頭供電有12V，24V，220V，功率自然有大有小，完全根據設備自身需求選擇，通常氣體閥功率2W，電壓24V，液壓電磁閥功率30W；接線圖如下所示，同時注意下電源接線的正負極，接反會導致閥不工作。
電磁閥接線圖
