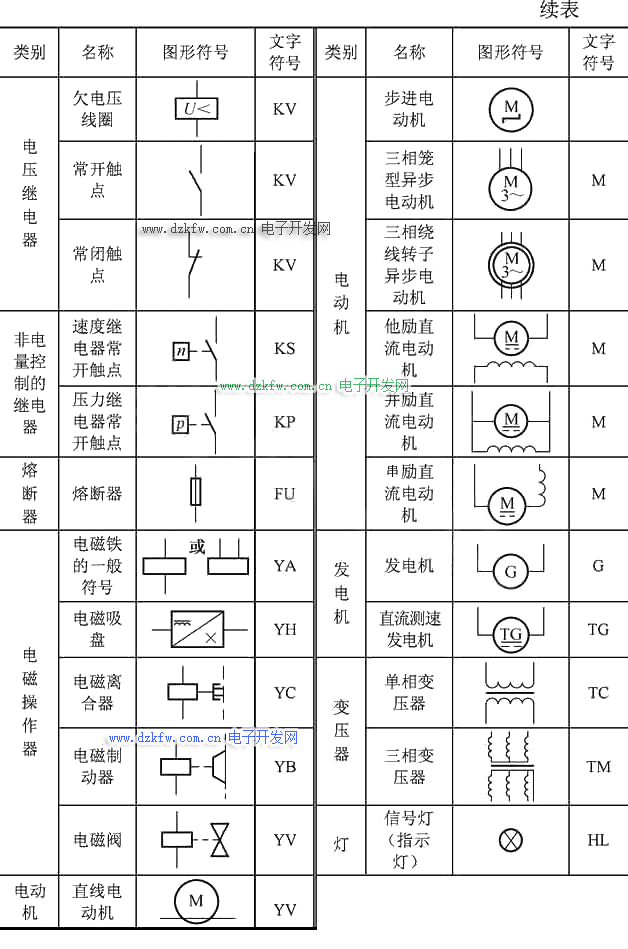

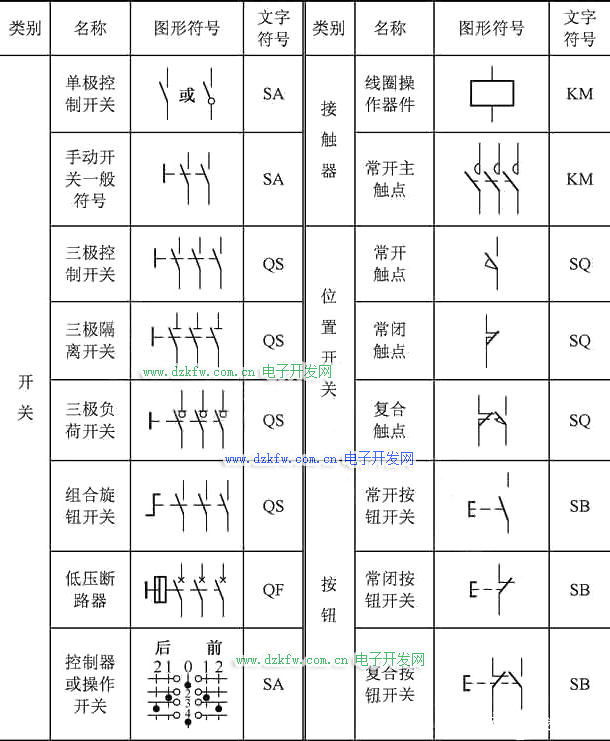

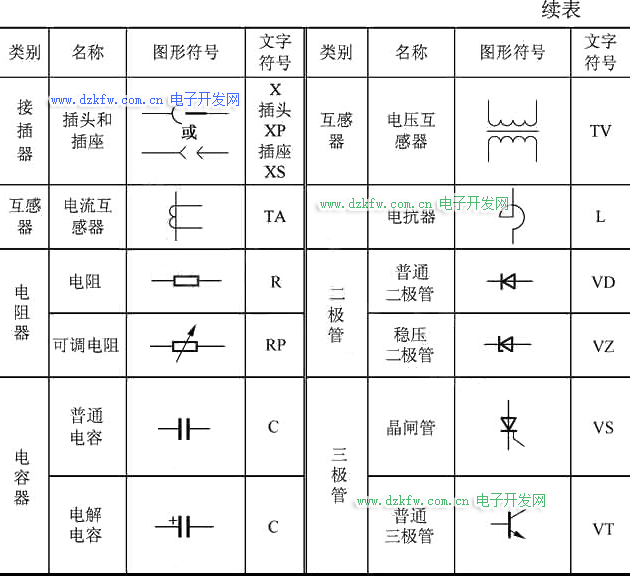

會員注冊電氣符號，電氣元件符號和圖形符號
1 繼電器 KJ
2 電流繼電器 KA LJ
3 負序電流繼電器 KAN FLJ
4 零序電流繼電器 KAZ LLJ
5 電壓繼電器 KV YJ
6 正序電壓繼電器 KVP ZYJ
7 負序電壓繼電器 KVN FYJ
8 零序電壓繼電器 KVZ LYJ
9 時間繼電器 KT SJ
10 功率繼電器 KP GJ
11 差動繼電器 KD CJ
12 信號繼電器 KS XJ
13 信號沖擊繼電器 KAI XMJ
14 繼電器 KC ZJ
15 熱繼電器 KR RJ
16 阻抗繼電器 KI ZKJ
17 溫度繼電器 KTP WJ
18 瓦斯繼電器 KG WSJ
19 合閘繼電器 KCR或KON HJ
20 跳閘繼電器 KTR TJ
21 合閘 繼電器 KCP HWJ
22 跳閘 繼電器 KTP TWJ
23 電源監視繼電器 KVS JJ
24 壓力監視繼電器 KVP YJJ
25 電壓 繼電器 KVM YZJ
26 事故信號 繼電器 KCA SXJ
27 繼電保護跳閘出口繼電器 KOU BCJ
28 手動合閘繼電器 KCRM SHJ
29 手動跳閘繼電器 KTPM STJ
30 加速繼電器 KAC或KCL JSJ
31 復歸繼電器 KPE FJ
32 閉鎖繼電器 KLA或KCB BSJ
33 同期檢查繼電器 KSY TJJ
34 自動準同期裝置 ASA ZZQ
35 自動重合閘裝置 ARE ZCJ
36 自動勵磁調節裝置 AVR或AAVR ZTL
37 備用電源自動投入裝置 AATS或RSAD BZT
38 按鈕 SB AN
39 合閘按鈕 SBC HA
40 跳閘按鈕 SBT TA
41 復歸按鈕 SBre或SBR FA
42 試驗按鈕 SBte YA
43 緊急停機按鈕 SBes JTA
44 起動按鈕 SBst QA
45 自保持按鈕 SBhs BA
46 停止按鈕 SBss
47 控制開關 SAC KK
48 轉換開關 SAH或SA ZK
49 測量轉換開關 SAM CK
50 同期轉換開關 SAS TK
51 自動同期轉換開關 2SASC DTK
52 手動同期轉換開關 1SASC STK
53 自同期轉換開關 SSA2 ZTK
54 自動開關 QA
55 刀開關 QK或SN DK
56 熔斷器 FU RD
57 快速熔斷器 FUhs RDS
58 閉鎖開關 SAL BK
59 信號燈 HL XD
60 光字牌 HL或HP GP
61 警鈴 HAB或HA JL
62 合閘接觸器 KMC HC
63 接觸器 KM C
64 合閘線圈 Yon或LC HQ
65 跳閘線圈 Yoff或LT TQ
66 插座 XS
67 插頭 XP
68 端子排 XT
69 測試端子 XE
70 連接片 XB LP
71 蓄電池 GB XDC
72 壓力變送器 BP YB
73 溫度變送器 BT WDB
74 電鐘 PT
75 電流表 PA
76 電壓表 PV
77 電度表 PJ
78 有功功率表 PPA
79 無功功率表 PPR
80 同期表 S
81 頻率表 PF
82 電容器 C
83 滅磁電阻 RFS或Rfd Rmc
84 分流器 RW
85 熱電阻 RT
86 電位器 RP
87 電感（電抗）線圈 L
88 電流互感器 TA CT或LH
89 電壓互感器 TV PT或YH
10KV電壓互感器 TV SYH
35KV電壓互感器 TV UYH
110KV電壓互感器 TV YYH
90 斷路器 QF DL
91 隔離開關 QS G
92 電力變壓器 TM B
93 同步發電機 GS TF
94 交流電動機 MA JD
95 直流電動機 MD ZD
96 電壓互感器二次回路小母線
97 同期電壓小母線（待并） WST或WVB TQMa,TQMb
98 同期電壓小母線（運行） WOS`或WVBn TQM`a,TQM`b
99 準同期合閘小母線 1WSC,2WSC,3WSC，1WPO,2WPO,3WPO 1THM,2THM,3THM
100 控制電源小母線 +WC,-WC +KM,-KM
101 信號電源小母線 +WS,-WS +XM,-XM
102 合閘電源小母線 +WON,-WON +HM,-HM
103 事故信號小母線 WFA SYM
104 零序電壓小母線 WVBz
