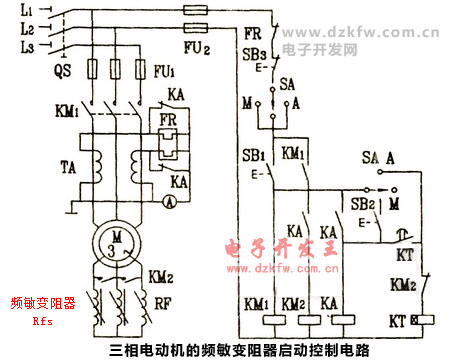

會員注冊應用頻敏變阻器啟動線繞轉子異步電動機的控制線路如下圖所示，其啟動過程如下：先合上電源開關QS后：
按下啟動按鈕SB1，接通接觸器KM1，將電動機接上電源，轉子電路串入頻敏變阻器Rfs這時頻敏變阻器的等值電阻與電抗的值都很大，限制了啟動電流并提高了啟動轉矩。時間繼電器KT接通后，經過一段時間以后，它的延時閉合的常開觸點閉合，接通中間繼電器KA。這時，電動機已經啟動加速一段時間，頻敏變阻器的等值電阻與電抗也很小了。KA的動合觸點閉合接通接觸器KM2，它的動合觸點閉合將頻敏變阻器短接，啟動過程遂告結束。
圖中TA為電流互感器，它的原邊串聯在電動機定子電路里，副邊接熱繼電器FR。在啟動過程中，KA的常閉觸電將FR的發熱元件短接，以免因啟動過程較長而使熱繼電器誤動作。
