燃氣熱水器工作原理全解析

燃氣熱水器解決了家里使用熱水的問題，這在冬天就顯得尤其舒服了，不管是洗菜還是洗澡都非常方便，但是燃氣熱水器在使用的過程中不免會出現故障，如果我們對燃氣熱水器的工作原理一清二楚就會順手解決掉一些小的問題，從而避免話費時間和金錢讓維修師傅上門維修。

燃氣熱水器和家里其他電器一樣內部構造都是挺復雜的，如果你有興趣了解一下其工作原理就不會那么難以理解了，燃氣熱水器在使用的過程中會因為一些外部原因導致停止工作，比如水壓低和管道堵塞等，接下來我們就來學習一下相關知識吧。

一、燃氣熱水器工作原理

燃氣熱水器首先是在進氣閥以及進水閥都己打開，電源接通的情況下，在打開熱水閥，這時水進入熱水器再經過水量傳感器流向熱交換器中的加熱水管。

當水量傳感器感受到水流經時，這時使得其內部磁性轉子開始轉動，位于水量傳感器外部又緊臨轉子的霍爾集成元件發出電脈沖，送至控制電路（即微電腦程序）。

當轉子的轉速到達一定值后，電腦控制的燃燒風機開始啟動。而風機自身內部還裝有一個霍爾集成元件，當風機的轉速到達設定值時，燃氣主氣閥及燃氣比例閥都將打開，燃氣進入燃燒器，同時點火器讓點火針處火花放電而點火。最開始點著的是一只或者是一排燃燒器，但火焰很快向所有燃燒器轉移，點燃所有燃燒器。這時位于燃燒器上部的火焰檢測棒檢出火焰信號，通過控制電路將燃燒指示燈點亮，并使燃燒保持下去。

火焰的高溫將流過水箱中加熱水管的水加熱成熟水，隨后從熱水閥中流出。面板上的溫度調節旋紐可以自行設定所需熱水溫度。但是人們所接觸到的實際出水溫度，并不是水箱中的溫度，而是水箱出口處的熱敏電阻進行測量。然后電腦將這兩個溫度進行比較，并通過調節燃氣比例閥的開關，調節燃氣量使出水溫度達到設定溫度。

反過來，關閉熱水閥門后，水流停止，水量傳感器中的轉子也停止轉動，脈沖信號消失。電腦通知燃氣主氣閥及燃氣比例閥關閉，燃燒器中的火焰熄滅，但燃燒用風機繼續運轉大約70s鐘后停止。

在水路中采用了可調式水閥，通過面板上的旋鈕可調節水量，從而改變出水溫度。同時在熱交換器附近接了一只分流管，可讓少部分冷水不經加熱而直接加到熱水中，以期得到低?溫的熱水。



一只調壓閥是對于氣路中的重要作用，它不僅可用手動調節燃氣壓力，改變火力大小，同時還使用了3只切換電磁閥，以得到不同溫度的熱水。

二、燃氣熱水器基本結構

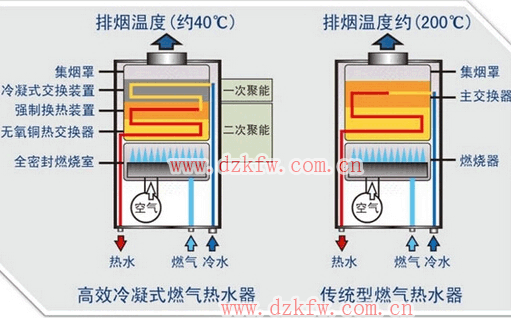

燃氣熱水器燃氣熱水器主要是由主燃燒器、熱交換器、小火燃燒器、閥體總成、安全裝置等元件組成。一般包括：外殼、燃燒器、氣控裝置、給排氣裝置、水箱、水控裝置、水氣聯動裝置以及電子控制系統等。

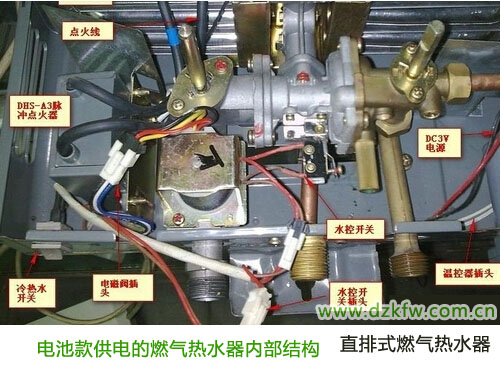

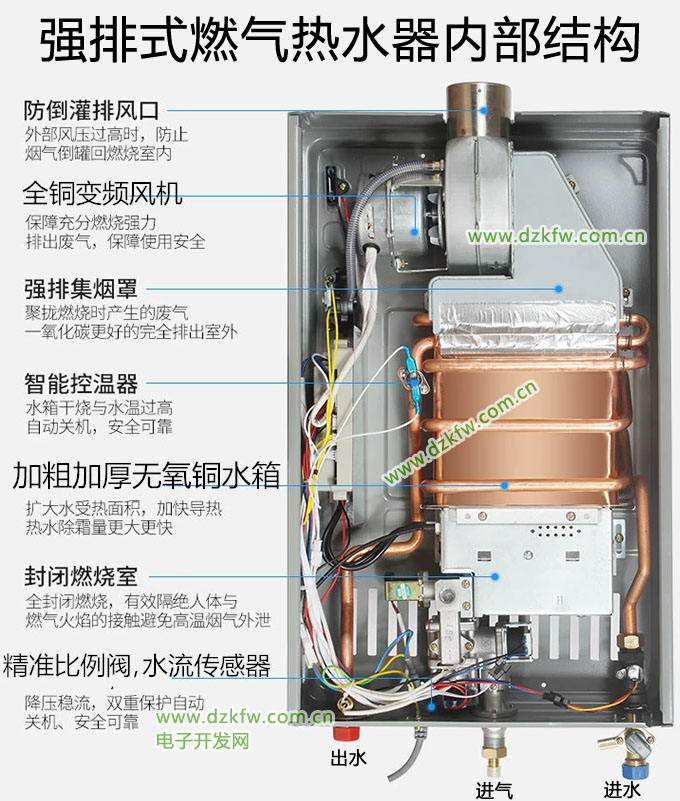

具體結構則由面殼、煙管、風扇電動機、熱交換器、溫控器、水氣聯動閥門、排風罩、燃燒器、點火機、離子火焰感應針、風壓開關、開關旋鈕、脈沖發生器、底殼固定板等。

家用熱水器控制系統由一個電子控制系統，通常情況帶有一個火焰檢測裝置和一個控制裝置等組成�？刂葡到y具有安全中斷、熄火保護、過熱保護、電子點火、不完全燃燒保護等功能。如果是高端的燃氣熱水器還具有人機電話顯示、報警功能、再點火以及遙控功能，完全為用戶安全考慮。

三、燃氣熱水器安裝

燃氣熱水器室外機標準安裝

安裝方法：安裝在外墻面或者開放式的陽臺上，用戶根據熱水器的安裝位置預留好熱水管線或者暗管。

注意事項：電源插座位置和線控器安裝位置的暗線，用戶在裝修過程中提前排好。插座裝在雨水淋不到的地方，并且要加裝防雨型插座盒，或者機器電源線有足夠長度的情況下，要將插座安裝在室內。

室外機+QU-S開放式陽臺安裝

安裝方法：①室外機+QU-S安裝在外墻面或者開放式的陽臺上；②機器安裝在外墻，QU-S裝在廚房整體櫥柜的地柜里。

注意事項：

1.用戶根據熱水器或者QU-S的安裝位置預留好熱水循環管線及冷水管線暗管；

2.電源插座位置和線控器安裝位置的暗線，用戶在裝修過程中提前布好；

3.插座裝在雨水淋不到的地方，并且要加裝防雨型的插座盒，或者機器電源線有足夠長度的情況下，要將插座安裝在室內。



室內機櫥柜式安裝

安裝方法：用戶需要在裝修前在機器的安裝位置預留好冷熱水暗管、電源線插座。

注意事項：電源插座位置和線控器安裝位置暗線，用戶在裝修過程中提前布好。

室內機煙管吊頂隱藏安裝

安裝材料：1.吊頂式鋁扣板　2.不銹鋼專用排煙管　3.煙管接口處專用鋁箔密封膠帶

注意事項：

1.塑料扣板安裝時需要給煙管做防火隔熱處理

2.吊頂內如果有電線，電線和上下水管道等要與排煙管保持5cm以上的安全距離。

總結：看了這么多關于燃氣熱水器的工作原理，大家對燃氣熱水器也有了一定的理解，如果家里的燃氣熱水器出現故障我們也能很快的 排查出原因，如果是管道堵塞或是過濾器堵的厲害，那么只需要將過濾器清新就可以了。
