會員注冊1. 繞組的常用術語
(1) 極距τ: 是一個磁極在定子圓圈鐵芯上所占的槽數。
式中 z1——定子槽極;
2p——電動機的磁極數,4極2p=4,2極2p=2。
例如一臺四極電動機,定子槽數為36,則該電動機的極距:
(2) 節距γ: 節距也叫跨距,是一個線圈的兩個有效邊所跨的槽數。節距等于極距時稱為全節距繞組; 節距小于極距時稱為短節距繞組。短節距能夠節省導線和改善電動機的電氣性能,所以多被采用。
(3) 每極每相槽數(極相槽) q: 每個磁極下每相繞組所占有的槽數,也叫極相組。
式中 m——繞組的相數。
上例中電動機極距是9,極相槽為9/3 =3(槽)。
2. 常見繞組的幾種形式
感應電動機常用的繞組形式有單層鏈式、單層疊式、雙層疊式、單層交叉式和單層同心式幾種,其繞組形式的展開圖見圖2-12～圖2-15。
圖2-12 三相24槽4極單層鏈式全節距繞組展開圖

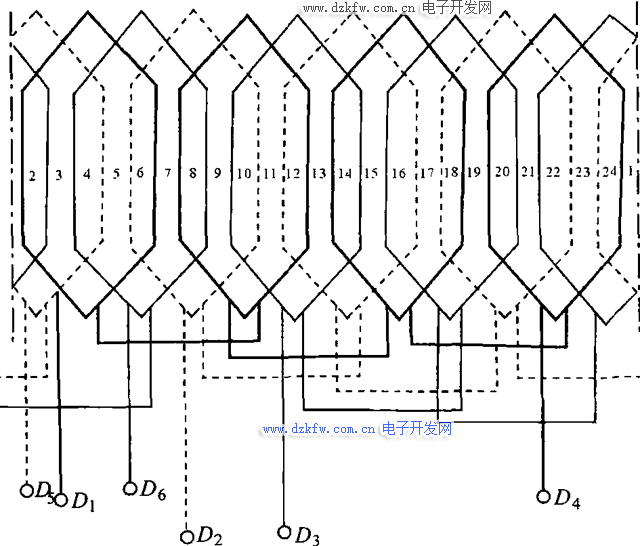

圖2-13 三相24槽4極單層疊式短節距繞組展開圖

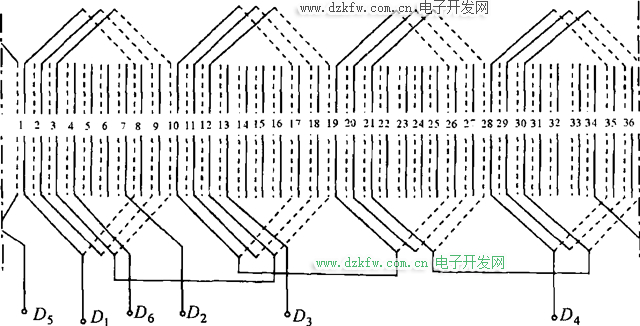

圖2-14 三相36槽4極單層交叉式繞組展開圖
圖2-15 三相36槽4極雙疊式繞組(雙層短節距繞組)展開圖

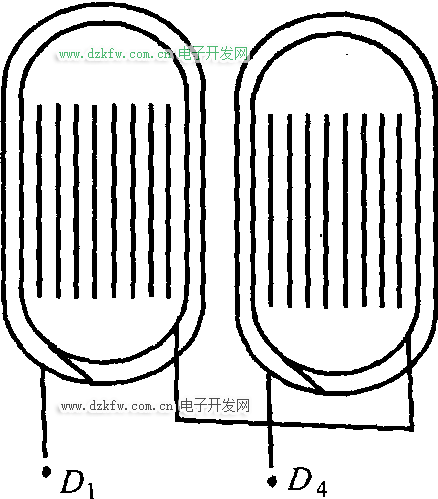

圖2-16 三相36槽4極單層同心繞組展開圖(只畫出了A相)
3. 繞組連接法的辨別
首先數出接到各電源引線上的線圈組數。如果一根引線只接到一個線圈組上,則是一路星形接法 (圖2-17)。若每一根引線接到兩個線圈組上,則可能是一路三角形接法 (圖2-18),也可能是兩路并聯星形接法 (圖2-19),應進一步檢查,如果還發現有六個線圈組接在一起的一個中性點,則是兩路并聯星形接法。
按上述方法可以辨別出其他繞組的星形或三角形接法。

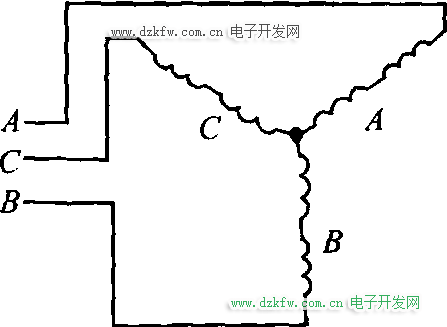

圖2-17 一路星形接形

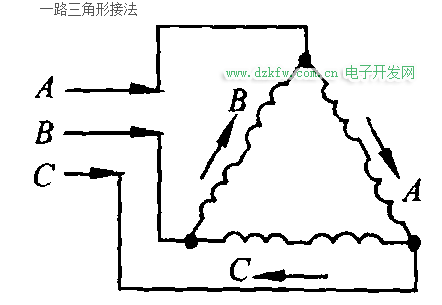

圖2-18 一路三角形接法

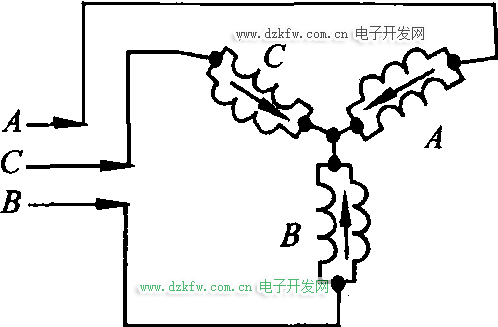

圖2-19 兩路并聯星形接法
