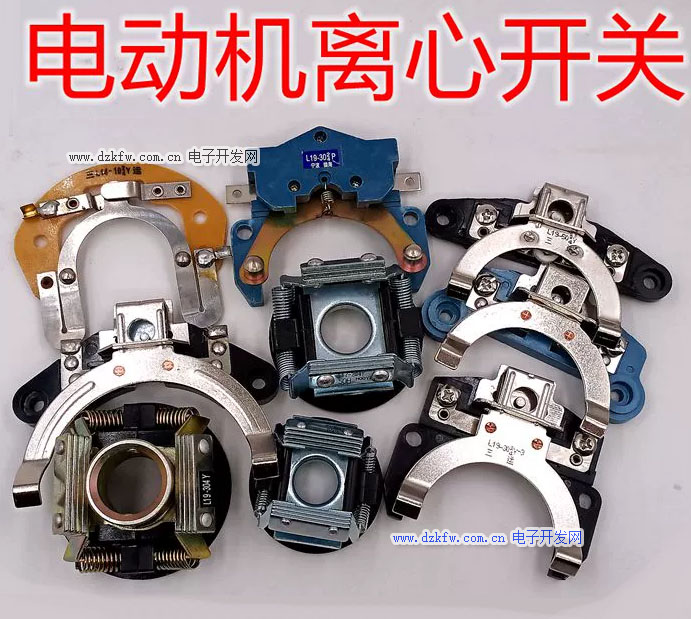

會員注冊 電機內引出線六根線，萬用表置電阻最低檔，二根二根地測，有二根阻值為0或者阻值最小，是離心開關引線，剰下四根其中有二根阻值較小的為主繞組引線，另二根則為副繞組引線。例:第一組阻值2.6Ω 記號綠色 第二組阻值5.9Ω 記號藍色 第三組阻值0.3Ω 記號黃色阻值最大是啟動繞組(藍色)，中間是運行繞組(綠色)，阻值最小是離心開關(黃色)即: 啟動 > 運行 > 離心開關。
測量主副繞組和離心開關
農用電器和日用電器中有一種高轉矩單相電動機，這種電動機的電路中分別接有啟動電容和運行電容。其中：
(1)啟動電容只在電動機啟動過程中工作，當轉速達到一定值時就及時退出。啟動電容的容量相對較大，以保證電動機有較高的啟動轉矩。
(2)運行電容只在電動機工作時起作用，運轉電容的電容量相對較小，以保證有較好的運轉特性。
這類電動機的二次繞組中大多串接有離心式啟動開關，正確接線時，啟動電容應和離心式開關串聯，再和運行電容進行并聯。單相雙電容電動機的正確接線方法如圖1所示。

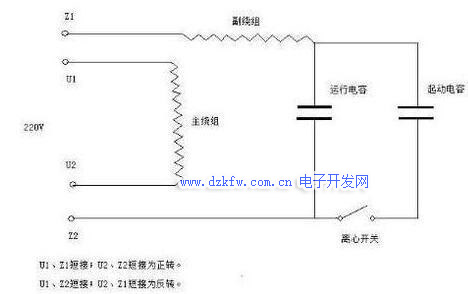

圖 單相雙電容電動機正確接線方法

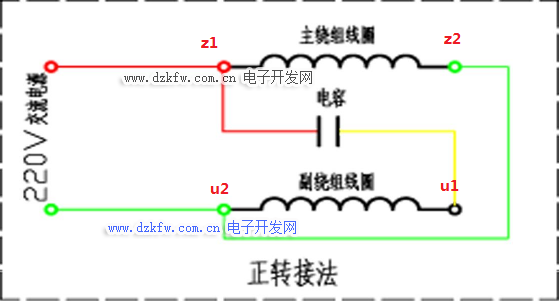

單相雙電容電機正反轉原理詳解1、正轉的原理：
Z1和U1用連接片連接起來，再把Z2和U2用連接片連接起來，用導線分別接入到控制開關的火線和零線上去，就是正轉。

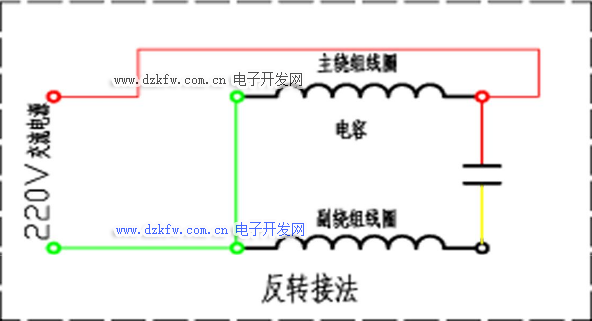

2、反轉的原理：
反轉我們就是要調整主繞組或者副繞組的接線方式就可以了，具體接法是，Z1和U2用連接片起來，再把Z2和U1用連接片連接起來，然后用導線分別接入到控制開關的火線和零線上去，它就是反轉。
原理講解：
單相電容式電動機，一般是500W以下用單電容式單相電動機，750W以上電動機采用雙電容式單相電動機; 其中一個是啟動電容，一個是運行電容。 啟動電容是為了增加啟動力矩，在啟動達到轉動速度后，電動機上面的離心開關斷開把啟動電容器切除，只有運行電容工作了。
