會員注冊為了節約成本，大家在使用PoE供電時會選擇四芯網線。PoE設備能不能用四芯網線呢？或者使用后會不會出現無法供電的問題？這取決于設備的PoE類型，下面小編就帶大家一起學習標準PoE的供電類型，讓你不再為線芯數量而糾結！
一、先來了解下PoE

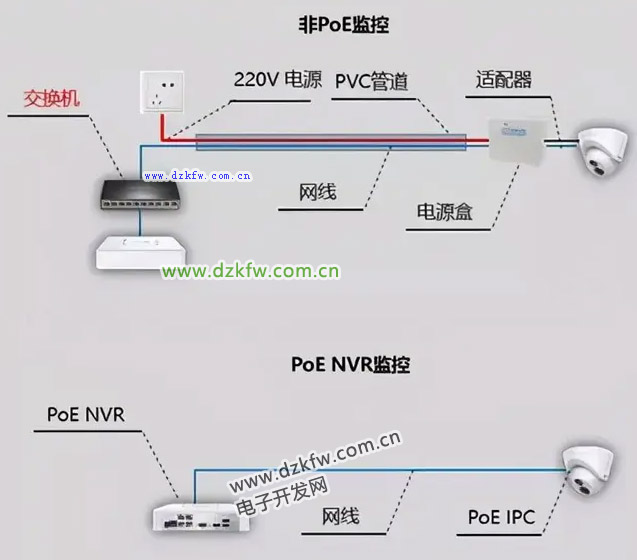

PoE即Power Over Ethernet，通過一根網線同時傳輸數據和電力，是目前監控系統主流的供電方式。是由IEEE制訂的802.3af/at國際標準，使用48~57V的電壓供電，線損較小、供電安全。這種供電方式相比220V供電可以避免電線甚至PVC管的投入，相比于集中供電更加穩定可靠。所以監控系統推薦使用PoE，安全又節約。

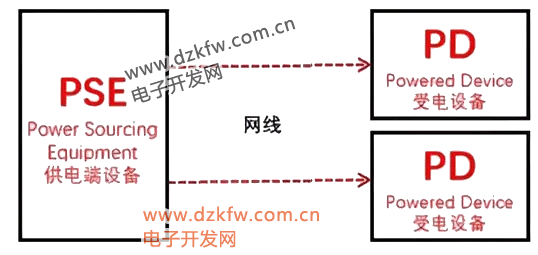

PoE是由供電設備和受電設備組成，供電設備如PoE交換機、PoE模塊，也稱為PSE；受電設備如PoE攝像機、PoE無線AP、模塊等，也稱為PD。
二、PoE供電的種類

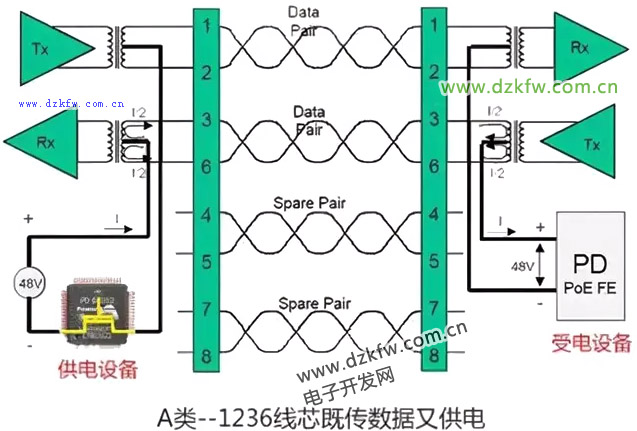

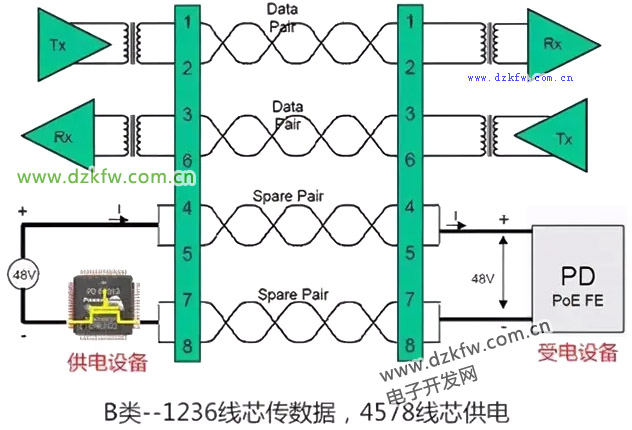

標準PoE是IEEE 802.3af/at協議，分為Alternative A和Alternative B兩類，兩者最大的區別在于供電線芯的差異，A類是通過1236線芯供電，B類是通過4578線芯供電，如下：
A類使用1236供電，這樣就可以使用4芯網線進行供電和數據傳輸，節約一定的線路成本。由于數據信號和電力信號頻率有較大差異，所以在相同線芯傳輸時不會相互干擾，因此，1236和4578供電一樣穩定可靠。
三、如何判斷供電類型？
那么重點來了，到底怎么你的設備是哪種類型的供電呢？實際上受電設備和供電設備均有各自支持的供電類型，分別如下：
受電設備（PD）
對于受電設備，可能會被不同廠商、不同類別的PSE供電，所以受電設備一般情況下是同時支持AlternativeA和AlternativeB兩種供電方式，可以使用1236或4578供電。例如我司全系列PoE攝像機同時支持1236、4578兩種方式供電。
供電設備（PSE）
供電設備一般情況下只支持一種類型的供電方式，要么是1236，要么是4578，所以在選擇四芯網線供電的時候需要格外注意。以下是我司常見設備的供電類型：
交換機：我司PoE交換機均是AlternativeA類，通過1236供電。
PoE NVR：除TL-NVR6104PX 1.0、TL-NVR6108PX 1.0使用4578供電，其余PoE錄像機使用1236供電。
級聯IPC：輸出口OUT均是通過4578供電。
通過以上了解，我們可以知道：PoE供電用八芯肯定沒問題，能不能用四芯線，取決于供電設備，供電設備支持1236，就可使用四芯，供電設備支持4578，就得使用八芯。
四、POE 1236與4578的區別
POE的1236和4578線芯的區別主要在于供電方式的不同，具體如下：
-
供電方式：
- 1236線芯供電：在這種模式下，電力信號通過第1、2、3、6線芯傳輸，同時這些線芯也用于數據傳輸。這種方式適用于百兆POE交換機，因?yàn)榘僬淄ㄐ胖饕蕾?lài)這四根線芯。
- 4578線芯供電：在這種方式下，電力通過第4、5、7、8線芯傳輸，而數據通過其他線芯（主要是1、2、3、6）進行。這種方式技術要求更高，通常需要8芯網線以確保所有線芯的正確連接。
-
POE標準：
- IEEE 802.3af標準：規定了每個PoE端口的輸出功率上限為15.4W，適用于低功率需求的設備，如IP電話和無線接入點等。
- IEEE 802.3at標準：允許每個PoE端口提供高達30W的功率，適用于高功率設備，如雙頻無線接入點和PTZ攝像機等。
-
應用場景：
- 1236線芯供電：適用于百兆POE交換機和低功率設備，使用4芯網線即可實現供電和數據傳輸，成本較低。
- 4578線芯供電：適用于需要更高功率的設備或場景，通常需要8芯網線，確保電力和數據的穩定傳輸。
