會員注冊問：可否幫我設計個電路，就是用來開關LM3914電量顯示器，就是按一下按健接通電源3秒,3秒時間到自動關閉電量顯示器電源。最好電路簡單點，分離元件。
謝謝了！
答：不知道你的電路使用的電壓是多少。電量指示耗電不大，可以用下面這個電路：

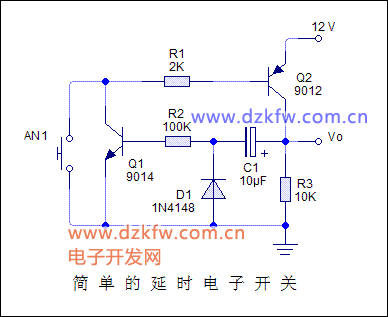

簡單的延時電子開關電路
如果有電磁干擾，造成電路誤觸發，可以在Q2的 be 結并聯一個10nF 的電容。
Q1的 be 結也可并聯一個10nF 的電容。
問：可否分析一下工作原理？太歷害了。我想用在3。6V鋰電上，時間10秒到15之間都可以，怎么改進？謝！！

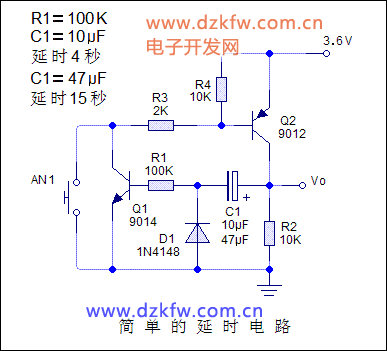

答： 如果延時15秒，把下圖中的C1換成47uF即可。
這個電路其實是模擬可控硅電路的變形應用。
觸發靈敏度非常高，用手指輕輕觸碰Q1的b 或 c 極，就可以觸發電路翻轉，所以要采取措施降低觸發靈敏度。
按下AN1 后，Q2導通，C1兩端的電壓不能突變，可以認為近似短路，Q2導通輸出的電壓通過R1使Q1 也導通，所以即使放開AN1，電路也會保持導通狀態。
C1通過R1和Q1的be結充電，經過一段時間后，C1上的電壓越來越高，接近電源電壓，Q1的be結上的電壓越來越低，Q1逐步趨向于截止，Q2導通程度也降低，輸出電壓下降。
此時C1上的電壓就會通過R2、D1放電，在D1上有約0.6V的壓降，此電壓同時反向加在Q1的be結上，使Q1加速截止，Q2也截止，電路輸出關斷。
延時導通的時間，由R1、C1 決定，調整其數值即可改變延時時長。
