會員注冊從外觀上看貼片三極管，會看到三個大大的引腳，對接觸過貼片三極管的人都知道，常常需要判斷引腳的順序，即判斷發射極e、基極b和集電極c。那么應該怎樣確定貼片三極管的引腳呢？接下來就讓小編為你們解答。

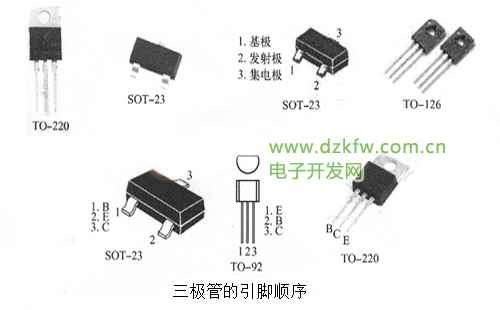

根據一般規律，面朝印章，從左到右，依次為BCE，但TO—92除外，如圖所示
貼片三極管的引腳順序
三條引線分別稱為發射極e （Emitter）、基極b (Base)和集電極c (Collector)
也有少部分國產和臺灣產的三極管，并不是按這個規律做的引腳的順序，所以使用時最好看一下數據手冊。
貼片3極管的3個腳怎么分
貼片3極管的3個腳可以通過以下方式分辨：
- 貼片三極管的引腳定義如上圖所示，E則代表著是發射極，B則代表著是基極，C代表著是集電極。
- E極是三極管的發射極，在NPN型三極管中，E極一般是由P型半導體材料構成的。當三極管工作時，電子從E極注入進去，然后流經基極(B極)到集電極(C極)。因此，在使用三極管時，我們需要將其接到電路中使E極處于負電位。
- B極是三極管的基極，在NPN型三極管中，B極一般是由N型半導體材料構成的。當外部信號作用于B極時，它可以控制E極和C極之間的電流，從而實現對三極管的放大或者開關作用。一般情況下，B極接到的是一個信號源，該信號源的波形會控制三極管工作的狀態，從而得到所需的輸出。
- C極是三極管的集電極，在NPN型三極管中，C極一般是由N型半導體材料構成的。當電子從E極注入進去后，就會被C極收集起來，然后流入另一個電路。因此，我們需要將C極連接到一個正供電電壓上，使其處于正電位。
