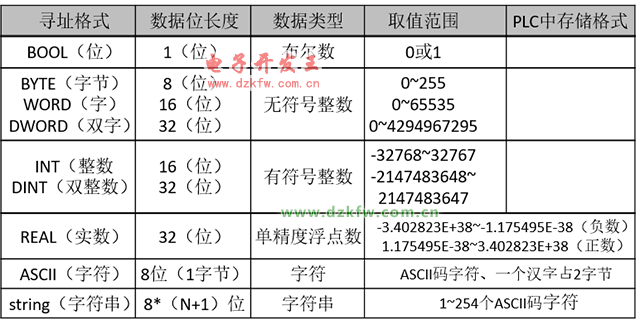

會員注冊數據類型分類比較多，在西門子PLC中，數據類型分為基本的數據類型、復雜的數據類型、參數數據類型、系統數據類以及硬件數據類型等，但對于S7-200系列的PLC來說，只支持基本的數據類型，那這里就先給大家介紹下基本的數據類型。

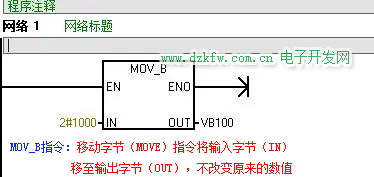

1 MOV_B指令：移動字（MOVE）指令將輸入字節（IN）移至輸出字節（OUT），不改變?cè)瓉淼臄?shù)值
EN:使能端，當EN = 1時，MOV_B執行。
ENO：輸出的使能。
IN:數據來源:BYTE類型
OUT:輸出，目的操作數。BYTE類型
例：IN = 2#11110000
OUT = QB0,QB0時Q0.0~Q0.7的簡稱
例：IN = 16#22
OUT = VB100,將十六進制22傳送到VB100開始的字節
2 MOV_W傳送指令
2.1 MOV_W指令。移動字（MOVE）指令將輸入字（IN）移至輸出字（OUT），不改變?cè)瓉淼臄?shù)值
2.2 和MOV_B的意思一樣。只不過輸入輸出的類型不一樣，一個是B，一個是W
2.3 例1：IN = 20,因?yàn)槭M(jìn)制20轉換為2進制就是0000 0000 0001 0100,16位，2個字節，所以用MOOV_W字傳送指令。
所以O(shè)UT = VW,
2.4 注意，在使用W字時，應彩英偶數地址序號，
因?yàn)椋刂沸蛱?hào)是按字節排序的，所以VW100是由VB100,VB101，組成。如果直接使用VW100,VW101,就會出現重疊，VW100 = VB100+VB101,VW101 = VB101+VB102,所以會出現錯誤。

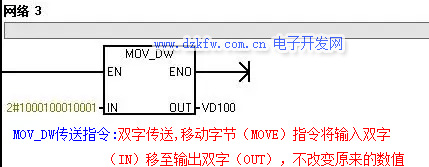

3 MOV_DW傳送指令。
3.1 雙字傳送：移動字節（MOVE）指令將輸入雙字（IN）移至輸出雙字（OUT），不改變?cè)瓉淼臄?shù)值
3.2 IN = 輸入雙字2#0001000100010001
3.3 OUT = 輸出雙字VD100
4 MOV_R傳送指令
4.1 實數（浮點數）傳送指令。（MOVE）指令將輸入浮點數（IN）移至輸出浮點數（OUT），不改變?cè)瓉淼臄?shù)值
4.2 IN = 浮點數，數據占用4個字節，總共32個位被分成3部分。
4.3 符號位：最高位（第31位），正數為0，負數為1
4.4 指數位：第23-30位，存儲科學計數法中的指數數據，
4.5 尾數部分：第0位到22位，表示浮點數的尾數部分
4.6 IN = 8.0（浮點數）
4.7 OUT = VD100(4個字節)
