會員注冊西門子S7-200遞增遞減指令梯形圖實例
指令說明：遞增遞減指令用法
增、減指令，又稱自增和自減，是對無符號或有符號整數進行自動增加或減少1單位的操作，數據長度可以是字節、字或雙字。以指令盒形式編程，執行結果為：IN+1->OUT;IN-1->OUT。
1、字節增和字節減指令：INCB,DEC
使能輸入有效時，把一字節長的無符號輸入數IN加1或減1，得到一個字節的無符號輸出結果OUT。
2、字增和字減指令：INCW,DECW
使能輸入有效時，把一字長的有符號輸入數IN加1或減1，得到一個字長的有符號輸出結果OUT。
3、雙字增和雙字減指令：INCD,DECD
使能輸入有效時，把一雙字長的有符號輸入數IN加1或減1，得到一個雙字長的有符號輸出結果OUT，如下圖：

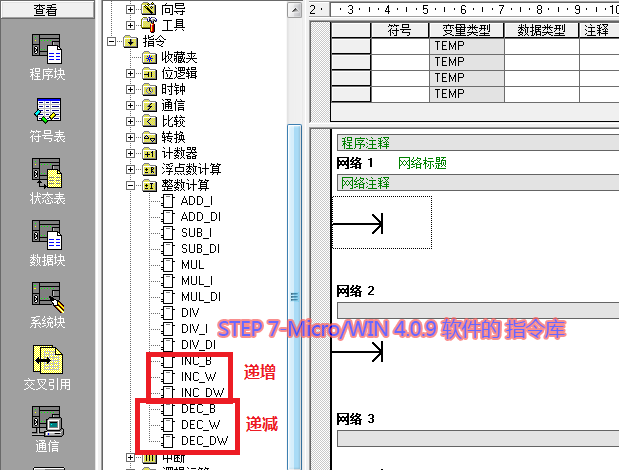

圖1：遞增遞減指令
在輸入過程中掃描周期非常短，為了避免按一下計入多次的情況，在程序設計時，需要考慮與"沿指令"結合使用，如下圖：

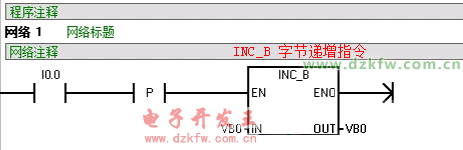

圖2：字節遞增
圖3：字的遞增
