會員注冊想學plc？但不知道從哪個開始學的朋友，你可以先學習三菱plc。為什么呢？因?yàn)槿鈖lc編程直觀易懂，學習起來比較輕松。而且三菱的指令豐富，有專用的定位指令，控制伺服和步進容易實現，要實現某些復雜的動作控制也是三菱的強項。
下面主要介紹三菱PLC的基礎知識。
PLC的類型：
1、小型PLC
一體式結構、I/O點數：256點 (384點）多用于單機控制
如：FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC
注：F1、F2、 FX1、FX2 、FX0N、FX0S均已停產。
2、中型系列PLC
模塊化結構、 I/O點數：<2048點用于較大規模控制
特點：L系列PLC體積小，功能強大； 如L02CPU，L26CPU等。
3、大型系列PLC
模塊式結構、 I/O點數：4096點、運算速度快、網絡功能強滿足大型控制系統要求
如: QnA系列PLC :Q3ACPU、Q4ACPU；Q系列PLC :Q00J 、Q00 Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H
PLC的運行原理：
PLC采用存儲程序循環掃描的工作方式，一次掃描稱為一個周期。1個掃描周期的組成如下：
編程軟件的介紹

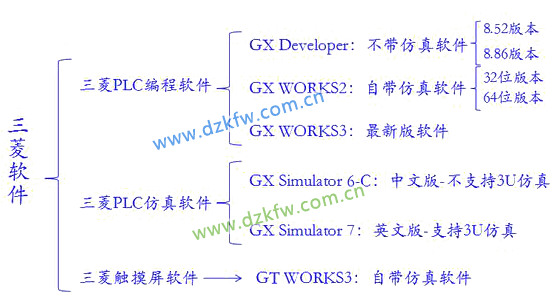

三菱編程軟件目前主要有三款，GX Developer、GX Works2和GX Works3
三菱軟件介紹
GX Developer是老版軟件不帶仿真，需要另外安裝仿真軟件GX Simulator，GX Simulator6-C不支持三菱fx 3u仿真，但它是中文版，GX Simulator7則支持fx 3u，但它是英文版的。

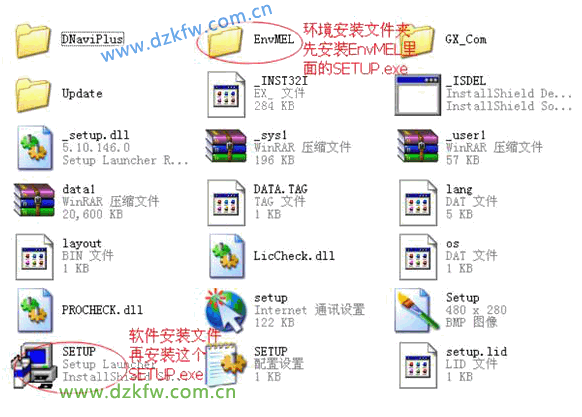

GX Developer安裝需要先安裝環境文件，EnvMEL里的STEP.exe，安裝好后再安裝外部文件的STEP.exe
GX Developer安裝步驟
GX Developer安裝好后，安裝GX Simulator，同樣是點擊STEP.exe安裝
GX Simulator安裝步驟
GX Works2則是新版軟件，自帶仿真，安裝完即可以使用

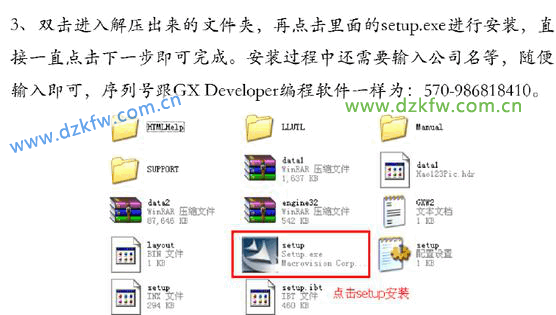

GX Works2安裝步驟
GX works3是最新版的三菱編程軟件，但此款軟件用的比較少，主要是為了fx 5u系列和R系列。
最后總結
新手學三菱plc一般都是學fx系列的，Q系列的比較難，推薦學習方式先易后難！編程軟件可以使用GX Works2，自帶仿真，用起來簡單，習慣用GX Developer，可以安裝GX Developer，兩者區別不大。
軟件安裝好后，需要把三菱FX系列編程手冊下載好，手冊相當于說明書，會對你的學習有巨大的幫助，里面有很多的小案例，PLC編程學習的過程中注重實操，多做練習。
