已知plcI/O端口分配如上圖，另如圖中有熱繼電器時，需將熱繼電器常開觸點借至I0.2接口。圖中沒有熱繼電器，所以程序中并無顯示。

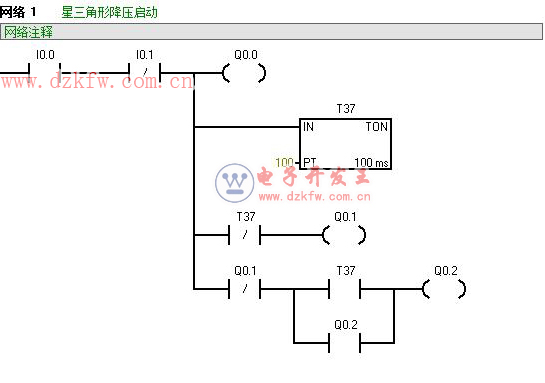

星三角梯形圖
當按下啟動按鈕I0.0時，線圈Q0.0、定時器T37得電，Q0.1經過T37常閉觸點得電，Q0.2由于Q0.1得電互鎖，所以此時只有Q0.0、Q0.1得電，即電機以星型運行。當T37定時時間10S到達時，常閉變常開，常開變常閉，此時有Q0.0與Q0.2得電，電機以三角形運行。當需要停止時，則按下I0.1，線圈全部失電，電機停轉。
接下來給大家講一下交通燈的PLC控制。
首先，我們要知道它的控制原理：綠燈亮20S閃爍3S，黃燈亮2S，紅燈亮25S。

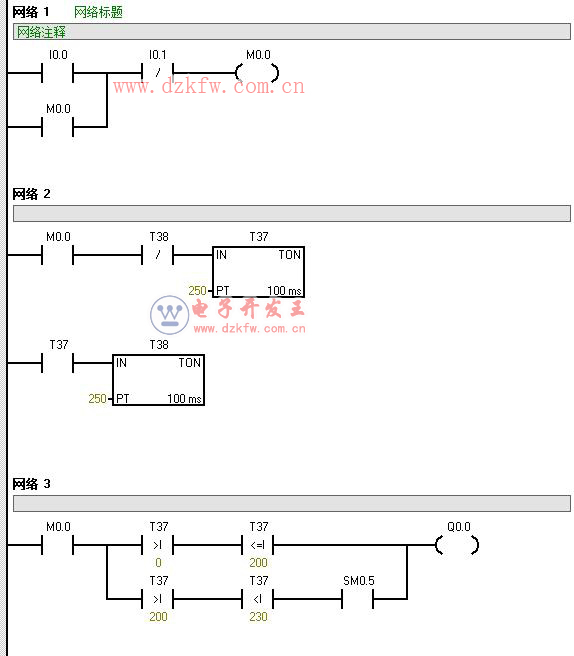

設東西綠燈Q0.0、東西黃燈Q0.1、東西紅燈Q0.2、南北綠燈Q0.3、南北黃燈Q0.4、南北紅燈Q0.5。啟動I0.0，停止I0.1。
這里做一下簡單的分析：以東西為例，當按下啟動按鈕I0.0，中間繼電器M0.0接通并自鎖，此時T37得電計時，并且Q0.5（南北紅）支路接通，而且Q0.5是在T37計時結束后熄滅，即紅燈亮25S。T37開始計時后，Q0.0支路比較指令在0-20S時Q0.0綠燈接通點亮，在20-23S時經過SM0.5綠燈閃爍點亮，在T37到23-25S時間內，Q0.1支路接通，黃燈亮。
剩下原理與上述相同，就不做分析。
