會員注冊方法一：利用功能指令 ALT ALT指令是交替輸出指令，多用其脈沖邊沿觸發指令ALTP，如下圖所示。
X0第一次通電時Y0為ON，第二次時為OFF，反復交替
方法二：利用計數器來控制
計數器C0設置為2，當x0第一次通電時Y0為ON，當x0第二次通電時計數器經過值為2，計數器動作，常開觸點閉合，常閉觸點斷開，Y0為OFF，同時計數器清零復位，下次又可循環操作。

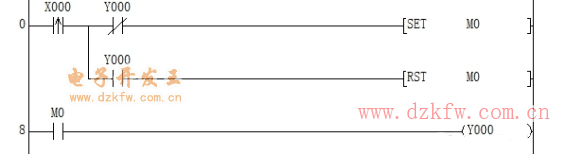

方法三：
X0第一次通電時M0置位，Y0接通，Y0的常開觸點閉合，同時常閉觸點斷開，當x0第二次通電時M0復位，Y0為OFF，同時Y0也復位了。
需要注意的是此時x0選脈沖邊沿觸發較好，原因是，plc對程序是循環掃描的，若是電平觸發，當x0接通的時間超過兩個掃描周期的話，結果會是什么呢。。。。y0不動作的。當選邊沿觸發時可解決這個問題。
以上方法僅僅是本人初學PLC所總結的一些自認為實用價值較高的資料，和大伙分享下，有些僅供參考，如有疑問歡迎討論。
