斷開延時定時器指令用于斷開后的單一間隔定時，該指令的梯形圖和語句表如圖3 - 44所示，TOF為定時器標識符，Tn為定時器編號，IN為啟動電平輸入端，PT為時間設定值輸入端。當定時器的啟動信號IN的狀態為1時，定時器的當前值為0，定時器位為1，定時器沒有工作。當啟動信號由1變為0時，定時器開始工作，每過一個基本時間間隔，定時器的當前值加1。當定時器的當前值達到設定值PT，定時器延時時間到，定時器由1轉換為0，停止計時，當前值保持不變。當啟動信號由0變為1時，當前值復位（置0），定時器位為1，當IN由1變為0后維持的時間不足以使得當前值達到PT時，定時器位也不會由1變為0。 TOF復位后，如果使能輸入再有從ON到OFF的負跳變，則可實現再次啟動。 指令格式：TOF Txxx，PT 例： TOF T55，8 斷開延時定時器指令應用實例如圖3-45所示。
圖3-44 斷開延時定時器指令

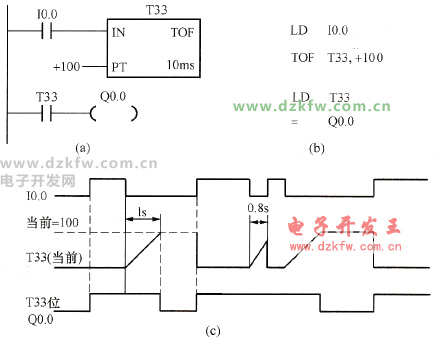

圖3-45 斷開延時定時器指令舉例 (a)梯形圖；(b)語句表；(c)時序圖
