會員注冊三菱plc模擬量編程實例詳解，三菱plc編程問題，下邊是程序和要求：
該制冷系統使用兩臺壓縮機組，系統要求溫度在低于12℃時不起動機組，在溫度高于12℃時兩臺機組順序起動，溫度降低到12℃時停止其中一臺機組。要求先起動的一臺停止，溫度降到7.5℃時兩臺機組都停止，溫度低于5℃時，系統發出超低溫報警。
M8000三菱指令在三菱PLC（Programmable Logic Controller）中代表的是Run監視，其功能是在運行狀態下監控外部輸入信號的狀態。M8000:上電接通。

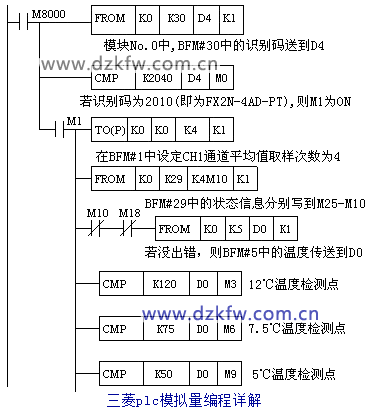

當PLC運行。M8000接通，將模塊安裝地址0處安裝的特殊單元模塊BFM#30 的值傳送到D0里面.CMP是比較指令。當D4小于K2040，M0接通。當D4等于K2040，M1 接通，當4大于K2040，M2 接通，下一步意思是，D4 等于K2040，PLC將K4，寫入到地址為0 的特殊單元模塊中，BFM#0 中，下一步是，PLC讀取特殊單元模塊地址0中BFM#29 的值，傳送到K4M10 中K4M10 就是M10-M25，組成的位元件，在下一步是，當M10和M18 都不接通的情況下，讀取特殊單元模塊BFM#5 中的值，傳送到D0里，下面的三個比較指令跟上面的一樣的，
問：第二條指令 ”若識別碼是2010（）則m1為on“是什么意思2010是哪里來的，2040又是哪里來的。
答：2010是D4 的值，2040是程序里設定的值
