會員注冊三菱PLC的FROM指令詳解
三菱PLC的`FROM`指令用于從PLC增設的特殊單元（例如，FX2N-4AD）的緩沖存儲器（BFM）讀取數據并將其傳送到可編程控制器的一個指定寄存器。該指令具有以下格式：
FROM K1 K2 D0 K2 *
K1: 特殊模塊的地址編號，只能用數值，范圍: 0---7
K2: 特殊模塊的緩沖存儲器起始地址編號，只能用數值，范圍: 0---32767
D0: 目標寄存器起始地址編號，可以使用t, c, d和除x外的位元件組合
具體來說，`FROM`指令會將特殊單元（或模塊）的緩沖寄存器內容（如BFM #12, BFM #13）中的數據讀取出來，并分別寫入可編程控制器中的一個指定寄存器。這個指定的寄存器可以是T、C、D或者非X位的位元件組成的地址。需要注意的是，這里的地址編號必須是整數，且范圍在0到32767之間。此外，`FROM`指令可以連續執行也可以使用脈沖執行方式。
三菱FX系列PLC的FX2N-2AD使用舉例
(1)零點增益的調整 FX2N-2AD的零點和增益調整方便，模塊上有零點、增益調整開關，可利用這些開關直接調整，也可以通過TO指令改寫相應BFM的值，調整零點和增益。 (2)使用舉例 ①模擬輸入編程實例 圖6-7是FX2N-2AD作為模擬輸入的一個實例。

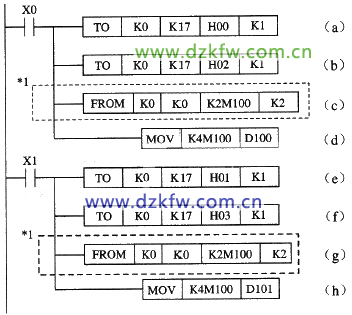

圖6-7 FX2N-2AD模擬輸入實例 圖中，(a)～(h)各步操作含義如下。 (a)：選擇A/D輸入通道1。 (b): CH1的A/D轉換開始。 (c):讀取通道1的數字值。 (d)：通道1的高4位移到下面的8位位置上，并存儲到D100中。 (e):選擇A/D輸入通道2。 (f):通道2的A/D轉換開始。 (g)：讀取通道2的數字值。 (h)：通道2的高4位移到下面的8位位置上，并存儲到D101中。 通道1的輸入執行模擬到數字的轉換：X000。 通道2的輸入執行模擬到數字的轉換：X001。 A/D輸入數據CH1：D100（用輔助繼電器M100～M115替換，只分配一次這些號碼）。 A/D輸入數據CH2：D101（用輔助繼電器M100～M115替換，只分配一次這些號碼）。 *1：當使用FX0N PLC時，按圖6-8所示方式更改*1電路：

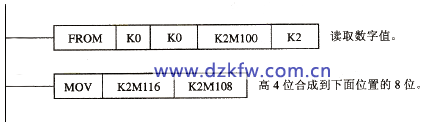

圖6-8 使用FX0N PLC的改進電路 ②計算平均值數據程序舉例 在圖6-7模擬輸入程序實例之后添加圖6-9所示程序，當讀取的數字值不穩定時，使用平均值數據。

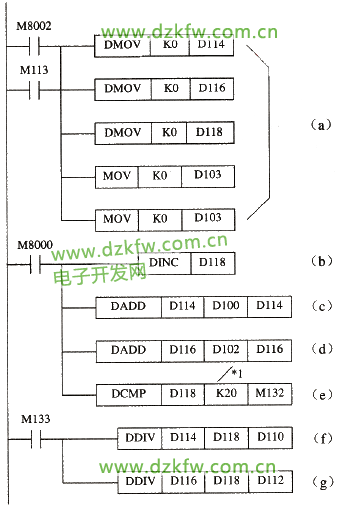

圖6-9 平均數程序 圖中(a)～(g)各步操作含義如下。 (a):數據的初始化。 (b):采樣頻率計數。 (c):通道1總的輸入數據。 (d):通道2總的輸入數據。 (e):采樣頻率的比較，K20為平均頻率。 (f)：計算通道l的平均值，并將結果存儲在D111和D110中。 (g)：計算通道2的平均值，并將結果存儲在D113和D112中。 PLC的資源分配。 通道1的A/D輸入數據：D100。 通道2的A/D輸入數據：D102。 采樣頻率：D118。 采樣頻率和平均頻率的一致性標志：M113。 通道1的平均值：D111，D110。 通道2的平均值：D113，D112。 *1上面所用的程序實例得到的值為平均值的20倍。在1～262 144的取值范圍內進行平均頻率的計算。
