電工常用的工具很多，鉗形電流表就是其中常見的一種，簡稱為鉗形表，　鉗型表有時也叫鉗形表、鉗表;交/直流鉗型表也作為電工日常維護工作中必備的測試工具之一，主要用于測試電壓、電流、頻率等相關參數，要求其具有較高的測試分辨率、測試精度以及較多的測試功能。

　　一、 交流鉗型表測量原理 鉗表測量原理

鉗形電流表的工作原理
鉗形電流表的工作原理是：建立在電流互感器工作原理的基礎上的，當握緊鉗形電流表扳手時，電流互感器的鐵心可以張開，被測電流的導線進入鉗口內部作為電流互感器的一次繞組。當放松扳手鐵心閉合后，根據互感器的原理而在其二次繞組上產生感應電流，電流表指針偏轉，從而指示出被測電流的數值。
值得注意的是：由于其原理是利用互感器的原理，所以鐵心是否閉合緊密，是否有大量剩磁，對測量結果影響很大，當測量較小電流時，會使得測量誤差增大。這時，可將被測導線在鐵心上多繞幾圈來改變互感器的電流比，以增大電流量程。此時，被測電流Ix應為：
式中，Ia為電流表上讀數；N為纏繞的圈數。

　　鉗形表實質上是由一只電流互感器、鉗形扳手和一只整流式磁電系有反作用力的儀表所組成。所以鉗形表實際上就是電流互感囂與電流表的組合，它的閉合鐵心張開，將被測載流導線鉗人鐵心口中，這根導線就相當于匝數為1的電流互感器一次繞組。鐵心上繞有二次繞組與測量儀表連接，可直接讀出被測電流的數值。用鉗形表測量電流時不用斷開電路，使用非常方便。

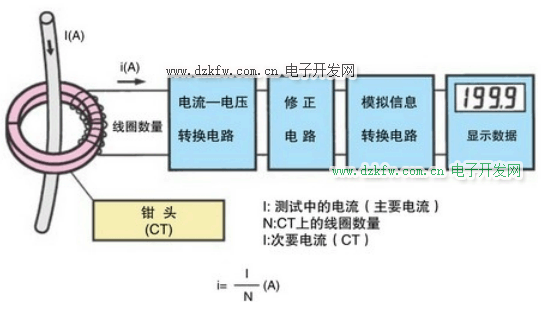

　　通常情況下交流鉗形電流表的操作是遵循CT原則，CT原則常用于電流通過導體獲得磁通量。假設通過導體的電流為主要電流，我們能通過鉗頭的次級線圈（次級線圈與被測物體的電路相連）產生的電磁感應獲得一個與主要電流成比例的電流。這能使我們得到交流電流的度數（在使用數字式鉗形電流表）

　　具體參照下流程圖：

　　二：鉗型表使用注意事項

　　在使用前應仔細閱讀說明書，弄清是交流還是交直流兩用的，井進行機械調零。

　　選擇合適的量程，先選大，后選小量程或看銘牌值估算，被測電路電壓不能超過鉗形表上所標明的數值，否則容易造成接地事故．或者引起觸電危險。

　　每次只能測量一相導線的電流，被測導線應置于鉗形窗口中心，不可以將多相導線都夾人窗口測量。

　　鉗形表測量前應先估計被測電流的大小，再?zèng)Q定用哪一量程。若無法估計，可先用最大量程擋然后適當換小些，以準確讀數。不能使用小電流擋去測量大電流，以防損壞儀表。

　　鉗口在測量時閉合要緊密，閉合后如有雜音．可打開鉗口重合一次．若雜音仍不能消除時，應檢查磁路上各結合面是否光潔，有塵污時要擦拭干凈。

　　由于鉗形電流表本身精度較低，在測量小電流時．可采用下述方法：先將被測電路的導線繞幾圈，再放進鉗形表的鉗口內進行測量。此時鉗形表所指示的電流值并非被測量的實際值，實際電流應當為鉗形表的讀數除以導線纏繞的圈數。即為：讀數=指示值×量程／滿偏×匝數。

　　測量完畢，要將轉換開關放在最左量程處。

　　維修時不要帶電操作，以防觸電。

鉗形電流表的使用步驟
(1)根據被測電流的種類電壓等級正確選擇鉗形電流表。測量高壓線路的電流時，應選用與其電壓等級相符的高壓鉗形電流表。
(2)正確檢查鉗形電流表的外觀情況，鉗口閉合情況及表頭情況等是否正常。若指針沒在零位，應進行機械調零。
(3)根據被測電流大小來選擇合適的鉗型電流表的量程。選擇的量程應稍大于被測電流數值。若不知道被測電流的大小，應先選用最大量程估測。
(4)正確測量。測量時，應按緊扳手，使鉗口張開。將被測導線放入鉗口中央，松開扳手并使鉗口閉合緊密。
(5)讀數后，將鉗口張開，將被測導線退出，將檔位置于電流最高檔或OFF檔。
測量實例：測量運行中籠型異步電動機工作電流。根據電流大小，可以檢查判斷電動機工作情況是否正常，以保證電動機安全運行，延長使用壽命。首先正確選擇鉗型電流表的電壓等級，檢查其外觀絕緣是否良好，有無破損，指針是否擺動靈活，鉗口有無銹蝕等。根據電動機功率估計額定電流，以選擇表的量程。測量時，可以每相測一次，也可以三相測一次，此時表上數字應為零，(因三相電流相量和為零)，當鉗口內有兩根相線時，表上顯示數值為第三相的電流值，通過測量各相電流可以判斷電動機是否有過載現象(所測電流超過額定電流值)，電動機內部或電源電壓是否有問題，即三相電流不平衡是否超過10％的限度。
