會員注冊搞工控的朋友肯定都知道步進電機，它是將電脈沖信號轉變為角位移或線位移的開環控制電機，是非標設備里面必不可少的一種執行元件。廢話不多說，我們今天就來盤它！
兩相四線步進電機
兩相四線步進電機
首先是接線
說到接線，肯定就要提步進驅動器，它和步進電機是相輔相成的，只有正確的接線才能控制步進電機。我們已兩相四線制步進電機為例。這款電機有四根線，分別為A+A-B+B-。但是我們如何區分這四根線呢？我們可以將電機的任意兩條線接到一起，此時用手擰電機轉子有阻力，則這兩條線是同一相，可接到驅動器的A+，A-。另外兩條線短接仍然有阻力，再將它們接到B+，B-。如果你覺得電機的旋轉方向與你想要的相反，只需要把A+，A-對調或者B+，B-對調即可。
電機線接完了我們還要接步進驅動器的線，我們可以看到圖片上這個步進驅動器的接線端子，有ENA+-、DIR+-、PUL+-、A+-、B+-、VCC以及GND。我們先介紹一下這些端子的功能。
ENA：電機使能，這個一般都不接，如果你接上，電機就脫機了，此時你可以用手擰到電機，同時你發脈沖無法控制了。如果你不接，你只能通過PLC發脈沖控制，手是擰不動的。
DIR：控制電機正反轉的，這個好理解，就不過多解釋了。
PUL：接收PLC脈沖的，PLC就是通過這組端子控制步進電機的。
A+A-B+B-：這是接步進電機的，上面已經講過如何接線了。
VCC,GND：這個好理解，接供電的，一般是DC24V，VCC接+24V，GND接0V。
具體怎么接線，我們以三菱FX3U-16MT/ES-A為例。這款PLC的輸出為漏型。需采用共陽極接法，把VCC、PUL+和DIR+并一起接到+24V，然后把PUL-和DIR-分別接到PLC的Y0和Y1，再把驅動器的GND和PLC輸出側的COM端接到0V。記住PUL-和Y0之間，以及DIR-和Y1之間一定要各加一個2K的電阻。因為我們這里控制回路用的是DC24V，如果你用的DC5V則不用接電阻，當然現在有些驅動器有內置電阻，具體還是要參考使用手冊。
接線一定要以構成回路為準則，如果是共陰極接法，那就反過來把PUL+和DIR+分別接到Y0和Y1了,COM0和VCC并一起接+24V，PUL-,DIR-和GND并一起接0V。接不接電阻同樣要根據上面的原則。

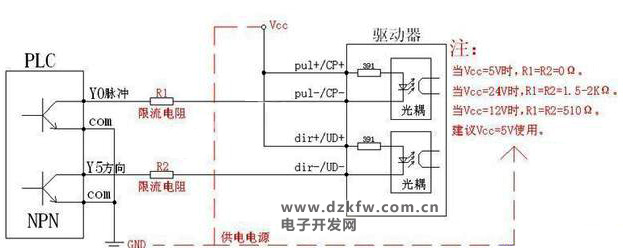

共陽極接法
共陽極接法

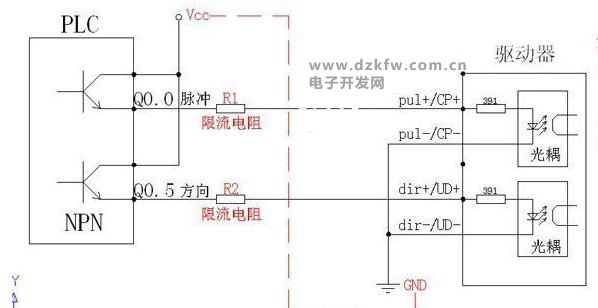

共陰極接法
共陰極接法
以上就是兩相四線制步進電機的接線方法，沒看懂的朋友可以私信我，下一期我們繼續學習步進電機的調試，什么是細分，什么是步距角，這些該如何設置，PLC的程序又該如何編寫！想學習的朋友記得關注微信公眾號：電子開發網 ！謝謝！
