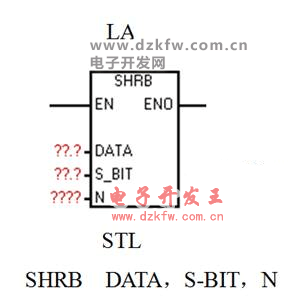

會員注冊移位寄存器指令是可以指定移位寄存器的長度和移位方向的移位指令。其指令格式如圖所示。
說明：（1）移位寄存器指令SHRB將DATA數值移入移位寄存器。梯形圖中，EN為使能輸入端，連接移位脈沖信號，每次使能有效時，整個移位寄存器移動1位。DATA為數據輸入端，連接移入移位寄存器的二進制數值，執行指令時將該位的值移入寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的長度和移位方向，移位寄存器的最大長度為64位，N為正值表示左移位，輸入數據（DATA）移入移位寄存器的最低位（S_BIT），并移出移位寄存器的最高位。移出的數據被放置在溢出內存位（SM1.1）中。N為負值表示右移位，輸入數據移入移位寄存器的最高位中，并移出最低位（S_BIT）。移出的數據被放置在溢出內存位（SM1.1）中。
（2）DATA和S-BIT的操作數為I, Q, M, SM, T, C, V, S, L 。數據類型為：BOOL變量。N的操作數為VB, IB, QB, MB, SB, SMB, LB, AC, 常量。數據類型為：字節。
（3）使ENO = 0的錯誤條件：0006（間接地址），0091（操作數超出范圍），0092（計數區錯誤）。
（4）移位指令影響特殊內部標志位：SM1.1（為移出的位值設置溢出位）。
