使用FOR和NEXT指令可在重復執行分配計數的循環中執行程序段，每條FOR指令需要一條NEXT指令，將FOR-NEXT循環置于最大嵌套深度為8層的FOR-NEXT循環內。

FOR指令標記循環的開始，NEXT指令為循環體的結束指令。

一、FOR-NEXT指令說明，循環指令說明

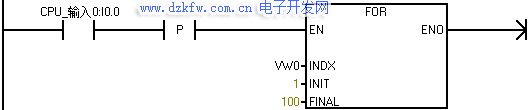

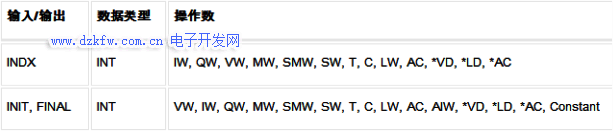

（1）FOR指令管腳說明

INIT、FINAL分別定義起始值和結束值。

使能輸入EN有效，循環體開始執行，執行到NEXT指令時返回，每執行一次循環體，當前值計數器INDX增1，達到終止值FINAL時，循環結束。

使能輸入無效時，循環體程序不執行。每次使能輸入有效，指令自動將各參數復位。

注意：使用 FOR 和 NEXT 指令可在重復執行分配計數的循環中執行程序段。每條 FOR 指令需要一條 NEXT 指令。

二、FOR-NEXT 簡單循環編程案例（字節）

編程要求：通過FOR-NEXT循環指令把1 -100數字依次放入VB100-VB199地址里。

（1）建立指針地址：VD10是指指針，就相當于手指指向一樣，&VB100是指針指向的起始地址或首地址，相當于你手指指向的第一個地址。

（2）啟用FOR循環，EN端使能端不需要一直接通，只需要使用沿脈沖（上升沿）觸發，INDX存放于循環次數使用字數據類型表示，INIT表示起始循環次數，FINAL表示結束循環次數。

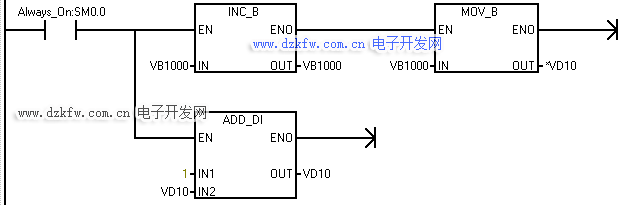

（3）寫入指針與指針偏移，當執行一次循環VB1000值加一，把VB1000寫入至VB100，當循環一次指針偏移一個字節。

（4）循環結束完成

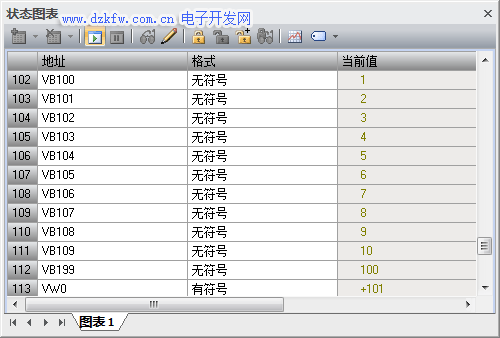

（5）演示效果

從VB100開始的100字節分別為VB100-VB199寫入1-100數字。

三、FOR-NEXT 簡單循環編程案例（字）

編程要求：通過FOR-NEXT循環指令把1 -100數字依次放入VW100-VW298地址里。

（1）建立指針地址：VD10是指指針，就相當于手指指向一樣，&VB100是指針指向的起始地址或首地址，相當于你手指指向的第一個地址。

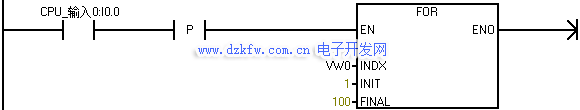

（2）啟用FOR循環，EN端使能端不需要一直接通，只需要使用沿脈沖（上升沿）觸發，INDX存放于循環次數使用字數據類型表示，INIT表示起始循環次數，FINAL表示結束循環次數。

（3）寫入指針與指針偏移，把VW0當前循環次數存放到指針指向的VW100地址里，在通過加法指令把VW100+2=VW102，這里為什么要加2呢？是因為既然是循環字，字由兩個字節組成，所以加2是為了依次排序下去。

（4）循環結束完成

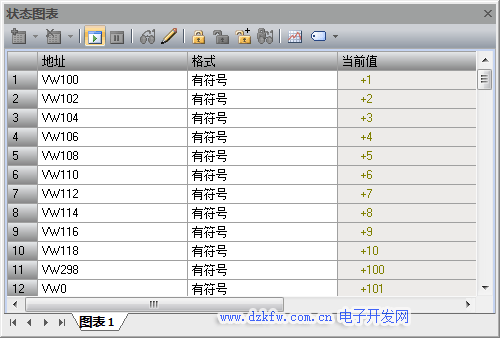

（5）效果演示

從VW100開始的100字分別為VW100-VW298寫入1-100數字。

四、FOR-NEXT 簡單循環編程案例（雙字）

編程要求：通過FOR-NEXT循環指令把1 -100數字依次放入VD100-VD496地址里。

（1）建立指針地址：VD10是指指針，就相當于手指指向一樣，&VB100是指針指向的起始地址或首地址，相當于你手指指向的第一個地址。

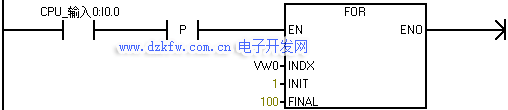

（2）啟用FOR循環，EN端使能端不需要一直接通，只需要使用沿脈沖（上升沿）觸發，INDX存放于循環次數使用字數據類型表示，INIT表示起始循環次數，FINAL表示結束循環次數。

（3）寫入指針與指針偏移，寫入指針與指針偏移，當執行一次循環VD1000值加一，把VD1000寫入至VD100，當循環一次指針偏移一個雙字。

（4）循環結束完成

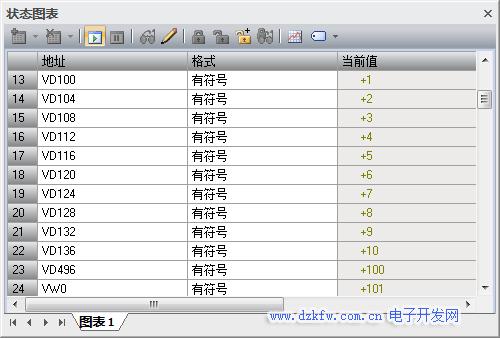

（5）演示效果

從VD100開始的100雙字分別為VD100-VD496寫入1-100數字。

五、問答專區

（1）從以上圖中可以看出字節/字/雙字都可以達到1到100數值，但VW0值都是101這是為何呢？

答：設定循環次數是100次，但FOR循環指令需要再進行循環一次進行對比，直到循環次數大于100設定值，才能停止，停止將不再執行FOR循環到NEXT這段程序。

（2）為什么傳送字的時候不需要轉換，而傳送字節、雙字的時候需要轉換呢？

答：FOR循環指令只能支持字的數據類型，所以不需要轉換直接使用，而字節/雙字才需要轉換。

（3）FOR-NEXT指令的循環次數如何計算？

答：FOR-NEXT工作過程：啟用FOR-NEXT指令，首先將 INIT( 初始值) 復制到 INDX（當前循環次數）；每執行一次，INDX (當前循環次數) 加1；如 果 INDX 大于 FINAL (終止循環次數)，終止循環。

比如：INIT=1 FINAL=10，則循環體被執行10次，然后退出循環， 退出循環后INDX=11

INIT=0,FINAL=10, 則循環體被執行11次，然后退出循環，退出循環后INDX=11

（4）FOR-NEXT指令執行時，主程序是否執行，對掃描周期的影響？

答：程序自上而下循環掃描，當FOR-NEXT指令啟用后，則循環體被循環執行，直至循環次數到達，循環結束，程序繼續向下執行。即在一個掃描周期內執行循環完畢后才會向下執行，循環次數越多，會導致掃描周期時間延長越多。如果循環次數過多或者出現死循環，會導致掃描周期時間超過看門狗時間，報出看門狗超時的致命錯誤，CPU停機并且SF/DIAG燈紅燈常亮。

（5）如何在FOR-NEXT執行循環過程中，退出循環？

答：您可以在FOR/NEXT 指令處于循環過程中時，在循環體中修改FINAL (終止循環次數)數值。
