正文：

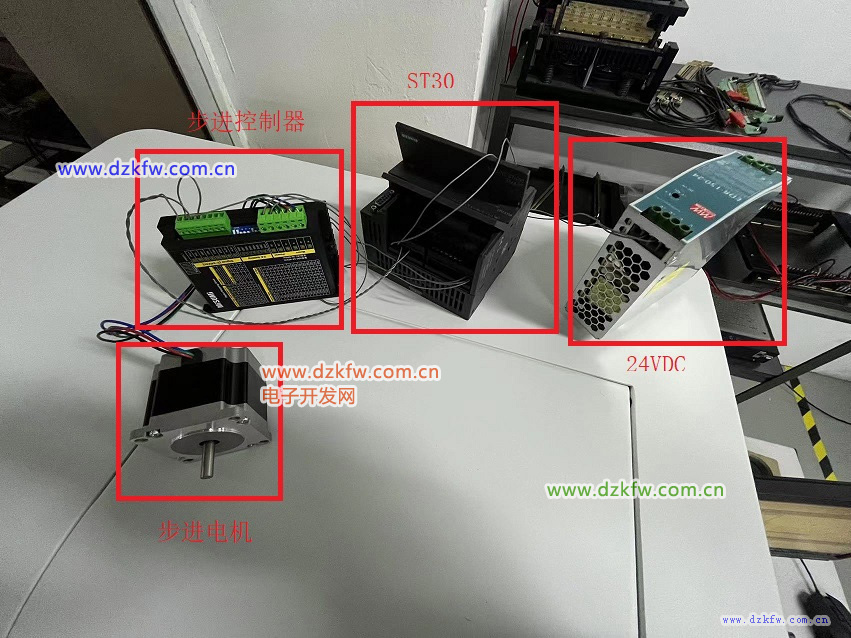

一、物料

S7-200 SMART(ST30) 、57步進電機、電機驅動器、24VDC電源、導線若干

200smart控制伺服電機，plc控制步進電機

注：st20允許控制2軸

st30允許控制3軸

st30 高速脈沖輸出口Q0.0 Q0.1 Q0.3

二、接線

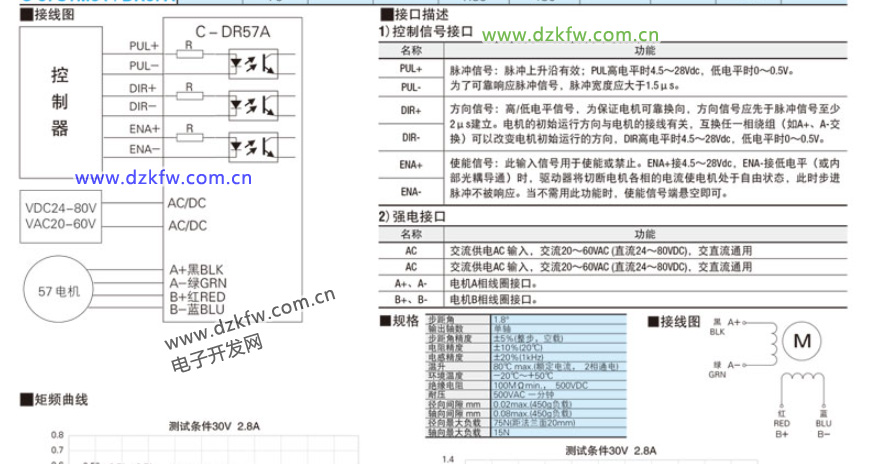

1、電機驅動器手冊

PUL：脈沖輸入端

DIR：運動方向控制

ENA:使能輸入（允許電機運轉）

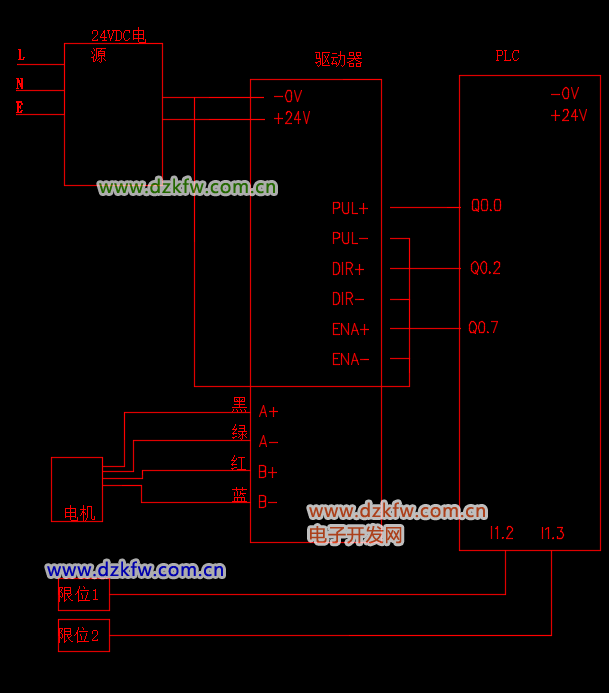

2、接線圖

200smart控制步進電機接線圖

三、編程

1、運動向?qū)?/SPAN>

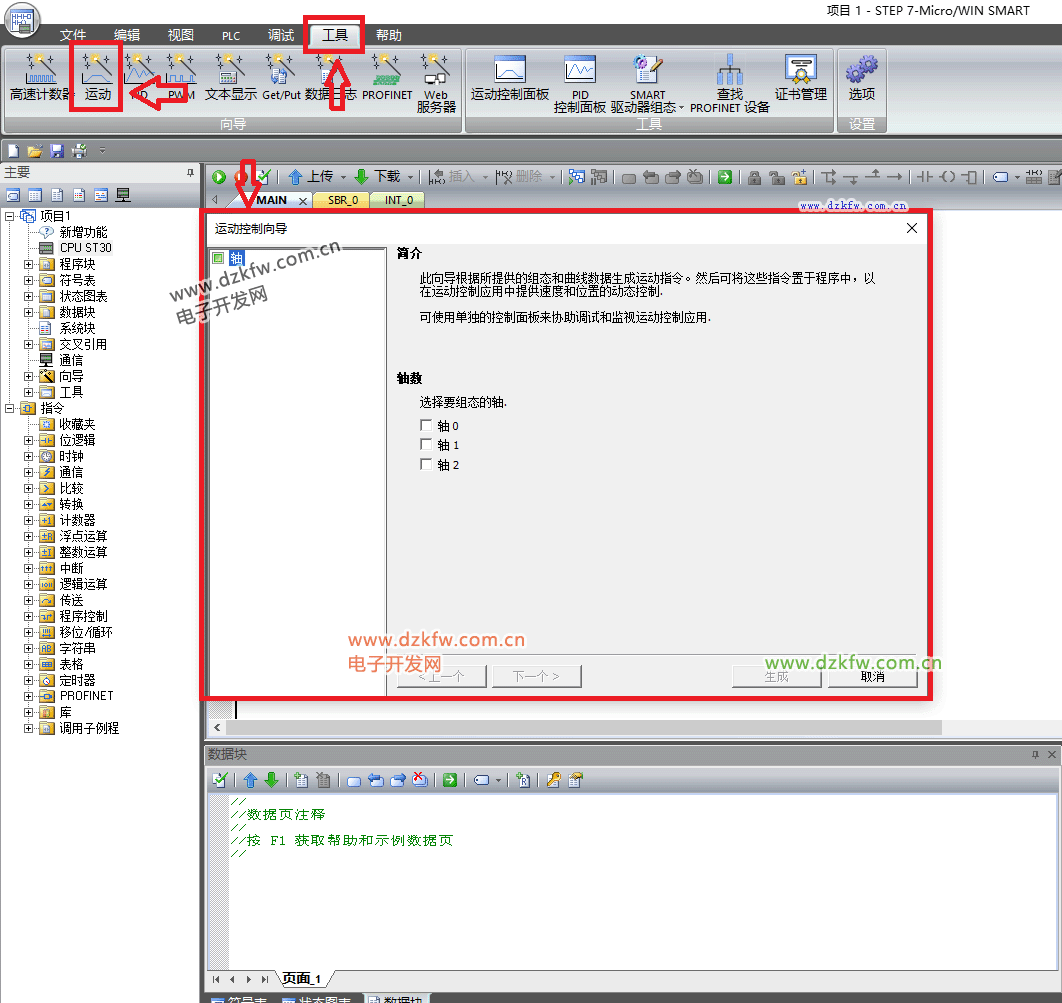

工具-運動 加載運動控制向?qū)В�選擇“軸0”后單擊下一個

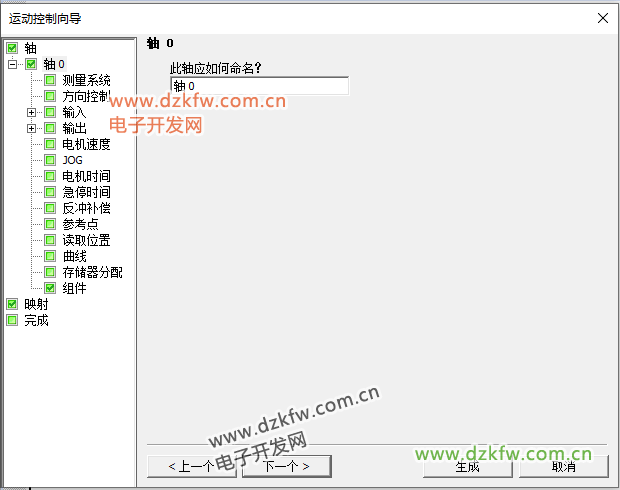

將該軸命名后選擇下一個

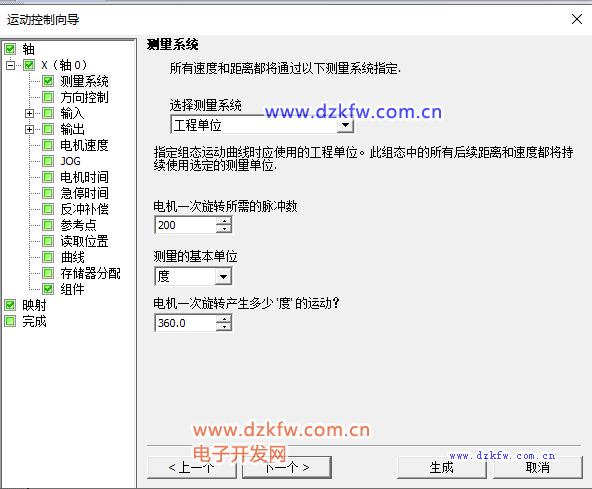

設定電機參數。結合步進電機步進角1.8°這個參數得知，電機旋轉一周360.旋轉一周需要的脈沖數量為360/1.8=200脈沖

測量單位設定為度。（若搭配安裝絲桿后，可以根據導程，設定測量單位為mm，那么一次旋轉產生的距離為一個導程，脈沖數量不變）

設定好之后選擇“下一步”。

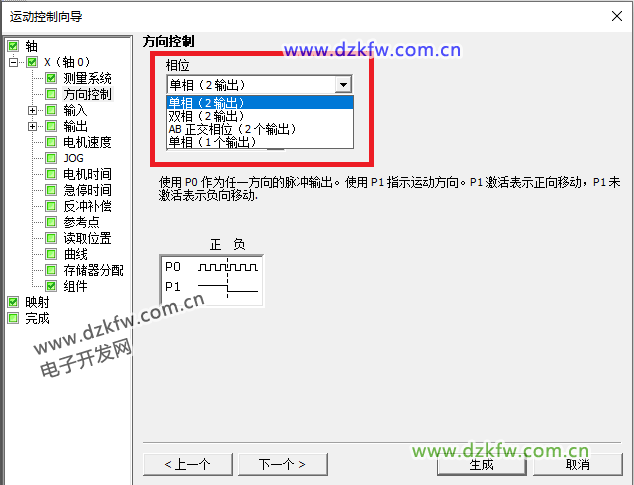

方向控制選擇

單項（2輸出）：P0脈沖控制運動，P1高低電平控制方向

雙向（2輸出）：P0脈沖控制一個方向運動，P1脈沖控制另一個方向運動

AB正交相位（2輸出）：P0和P1均以命令的速率發出脈沖。方向由兩個脈沖通道的相位決定。P0在P1之前轉換，方向為正。P0在P1之后轉換，方向為負

單相（1輸出）：僅PO輸出，無方向控制

查閱馬達控制器手冊，這里選擇單相（2輸出）

點擊“下一個”

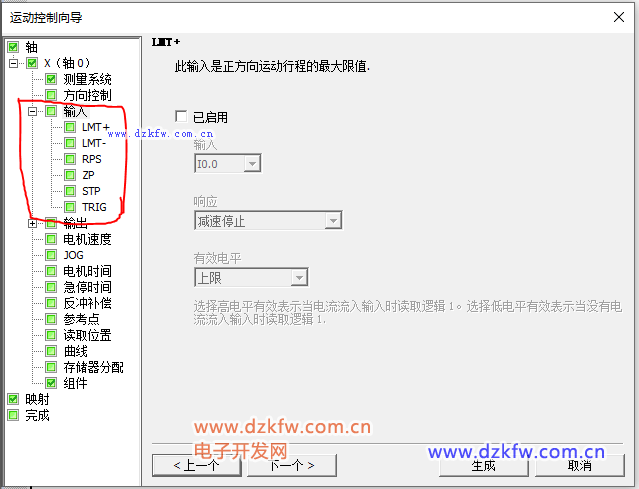

I0輸入端設定。

LMT+：上限位置傳感器輸入

LMT-：下限位置傳感器輸入

STP：停止

加上輸入信號

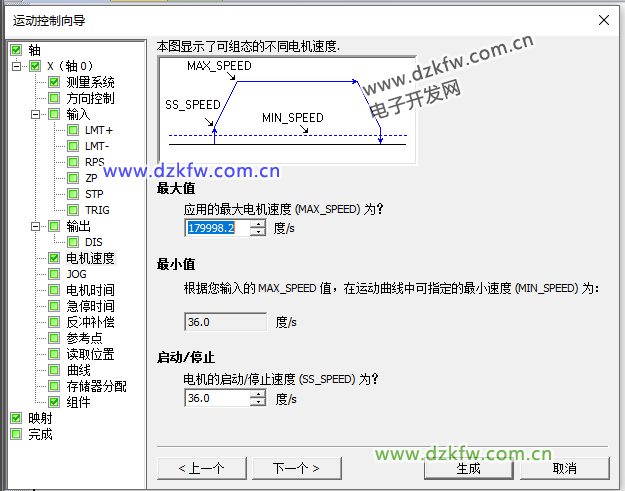

設定電機運轉最大速度、加速度

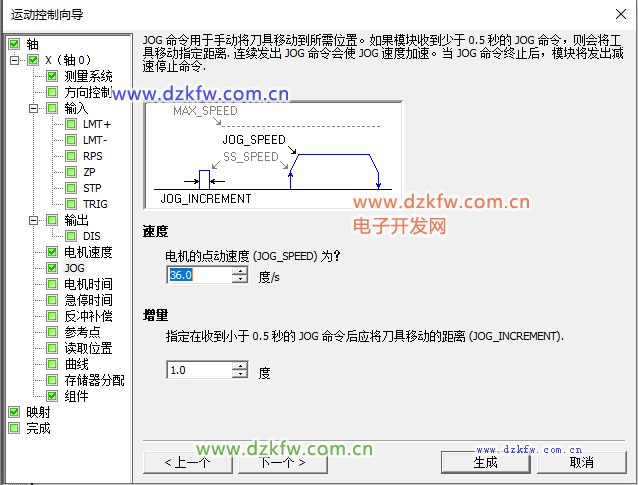

設定Jog運動步長及運動速度。設定好之后點擊“生成”。

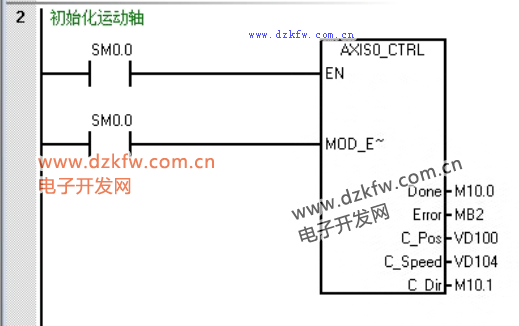

2、梯形圖

四、測試

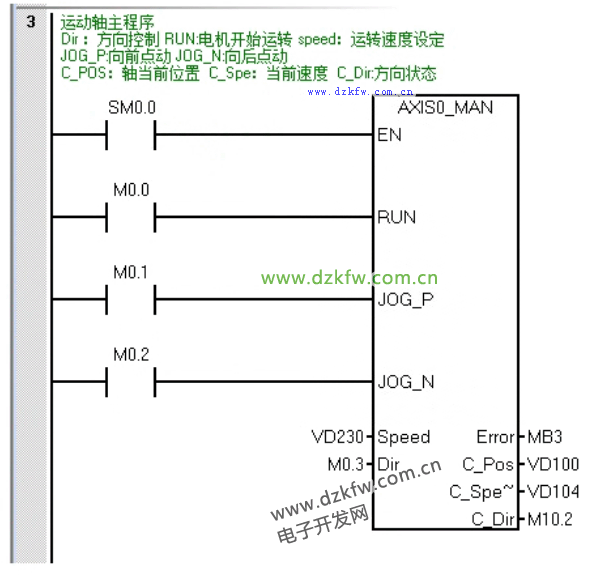

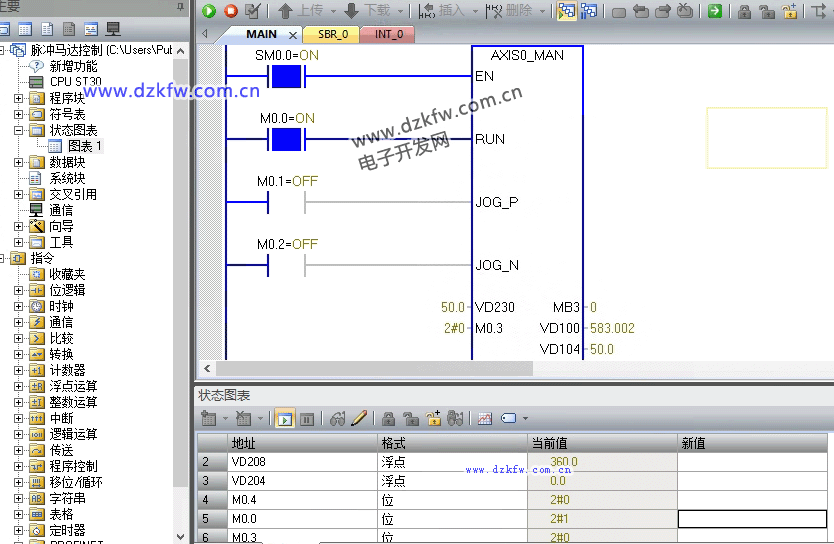

1、馬達正向、反向運行和Jog+/Jog-點動

設定速度為50轉/s，接通M0.0，電機開始正向運行

設定速度50轉/s，接通M0.3后接通M0.0,電機開始反向運行

接通M0.1，電機正向點動

接通M0.2，電機反向點動

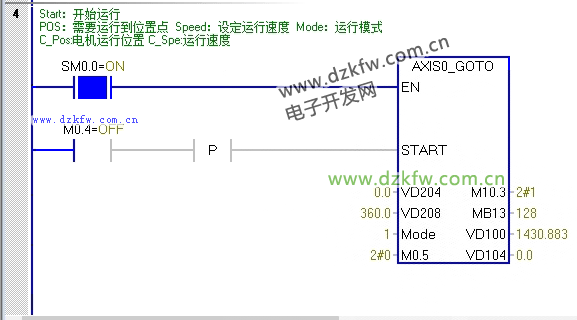

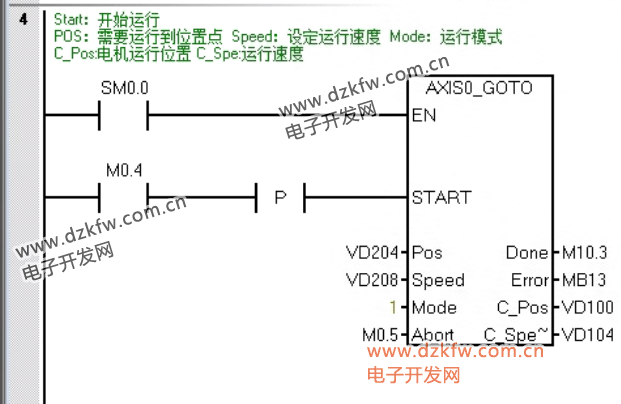

2、馬達運到指定位置

設定mode 1，相對位置運行模式。設定VD204 5000

，接通M0.4后，電機運行5000轉。

測試成功！！！
