會員注冊首先要熟悉STEP7-Micro/WIN 4.0的編程環境的主界面，如圖4-2所示。
①項目及組件
提供項目編程特性的組件群，包括程序塊、符號表、狀態圖、數據塊、系統塊、交叉引用、通信與設置PG/PC接口組件。
②指令樹
為當前程序編輯器(LAD、FBD或STL)提供所有指令項目對象。
③菜單欄
提供使用鼠標或鍵盤執行操作的各種命令和工具。提供常用命令或工具的快捷按鈕。
④工具欄
這些項目組件中又包含有許多選項，各選項的具體功能將在下面詳細介紹。
上面初步介紹了STEP7-Micro/WIN 4.0編程環境的工作界面，本小節將詳細介紹工作界面中各部分的具體功能。
(1)菜單欄
菜單欄如圖4-3所示。
用戶也可以定制菜單，在該菜單中增加自己的工具，操作步驟如下。

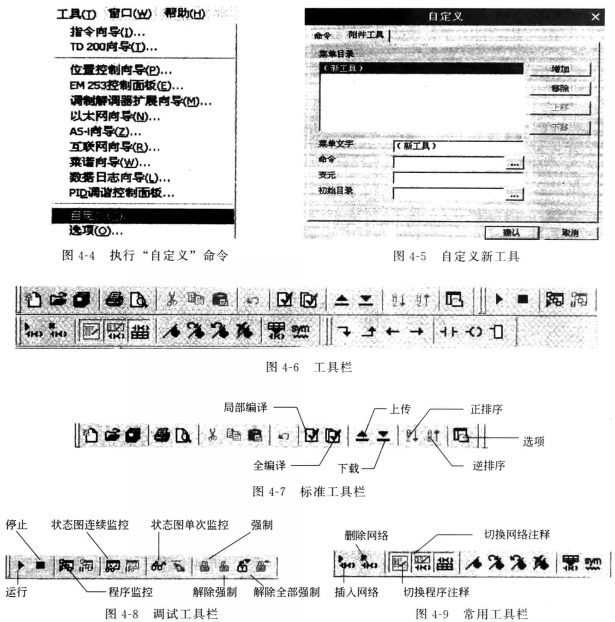

①執行"工具/自定義"命令，如圖4-4所示。
②彈出"自定義"對話框，然后在該對話框中對新工具進行編輯操作，如圖4-5所示。
(2)工具欄
工具欄如圖4-6所示。
①標準工具欄 標準工具欄如圖4-7所示。
局部編譯：編譯當前所在的程序窗口或數據窗口。
全編譯：編譯系統塊、程序塊和數據塊。
②調試工具欄 調試工具欄如圖4-8所示。
③常用工具欄 常用工具欄如圖4-9所示。
④梯形圖(LAD)指令工具欄梯形圖指令工具欄如圖4-10所示。
(3)項目及其組件
STEP7-Micro/WIN4.0為每個實際的S7-200系統的用戶程序生成一個項目，項目以擴展名為.mwp的單一文件格式保存。打開一個.mwp文件就打開了相應的工程項目。
使用檢視區和指令樹的項目分支可以查看項目的各個組件，并且可以在它們之間切換，用鼠標單擊檢視區組件圖標，或者雙擊指令樹分支可以快速到達相應的項目組件。在STEP7-Micro/WIN4.0中項目為用戶提供程序和所需信息之間的聯系，程序塊、符號表、狀態圖、數據塊、系統塊、交叉引用、通信為所包含的項目組件，下面詳細介紹這些組件。
