會員注冊用戶自定義指令庫
用戶可以把自己編制程序集成到編程軟件STEP7 Micro/WIN中。這樣可以在編程時調用實現相同功能的庫指令，而不必同時打開幾個項目文件拷貝。指令庫也可以方便地在多個編程計算機之間傳遞。
圖1. 自定義庫和西門子標準庫以圖標的顏色區分
定義庫指令
一個已存在的程序項目只有子程序、中斷程序可以被創建為指令庫。中斷程序只能隨定義它的主程序、子程序集成到庫中。
例如一個項目的的程序結構如下：
圖1. 庫指令的源項目程序
現欲將子程序My_SUB_a和My_SUB_b間為庫指令，其中在My_SUB_b中定義了中斷程序My_INT（將某中斷事件號與中斷服務程序My_INT連接起來——使用ATTACH指令）。
操作步驟：
第一步：在STEP7 Micro/WIN的File（文件）菜單中，選擇Creat Library...（建立庫）命令；或者用鼠標右鍵單擊指令樹的Libraries（指令庫）分支，選擇Creat Library...
圖2. 在Libraries分支上單擊鼠標右鍵
第二步：在Creat Library對話框中選擇哪些子程序要集成為指令庫

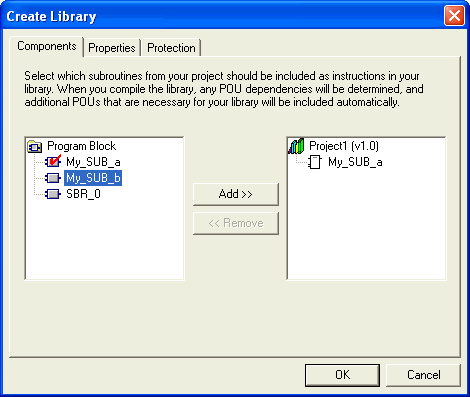

圖3. 使用Add（添加）、Remove（刪除）按鈕選擇要建立成為庫指令的子程序
如果定義中斷的子程序被制作成庫指令，則中斷程序也自動集成進去，不必專門指定。
注意：建議您為將建立為庫的子程序、中斷程序命名時不要采用 Micro/WIN 缺省的、或常見的庫指令子程序名，如 SBR_x 等，以免將來調用時發生沖突。
第三步：在Properties（屬性）標簽中設置

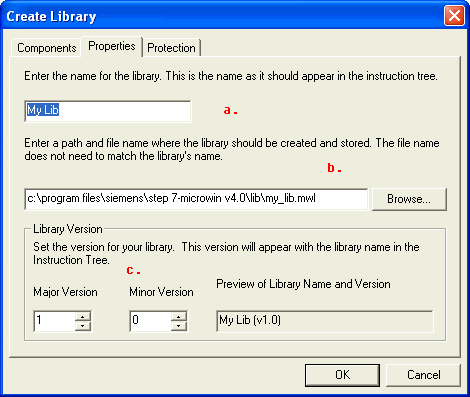

圖4. 設置指令庫屬性
其中：
- 指定指令庫名稱
- 指定要生成的庫文件的目錄路徑
- 指定版本信息
第四步：在Protection（保護）標簽中設置密碼

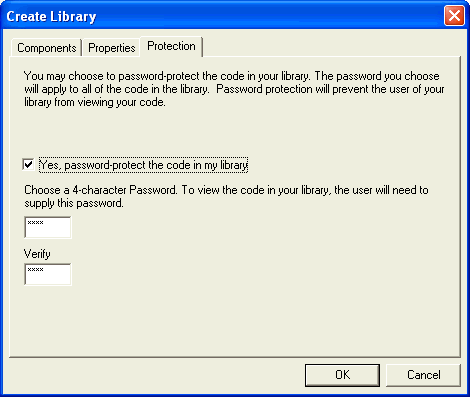

圖5. 設置密碼
密碼設置是可選項。密碼須輸入兩次以驗證。保護后不知道密碼的人不能查看庫指令的程序
第五步：按OK按鈕確定，輸出指令庫文件
圖6. Micro/WIN的消息輸出窗口顯示指令庫文件的詳細信息
指令庫文件擴展名為.mwl，缺省情況下存在Micro/WIN安裝目錄下的lib文件夾中。庫文件可以作為單獨的文件拷貝、移動。
添加指令庫
第一步：在Micro/WIN的File（文件）菜單中選擇Add/Remove Libraries...（添加/刪除指令庫）命令 ；或者在指令樹的Libraries（指令庫）分支上單擊鼠標右鍵，選擇Add/Remove Libraries...
圖7. 選擇添加/刪除指令庫命令
添加/刪除對話框中將顯示已經在本機的Micro/WIN中集成的用戶自定義指令庫。

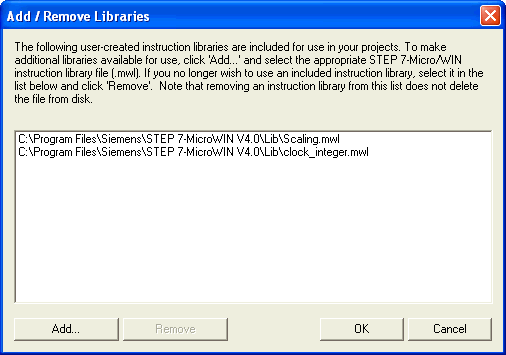

圖8. 已安裝的庫指令
第二步：按Add（添加）按鈕，選擇新定義的庫文件路徑。用戶自定義庫將自動添加到Micro/WIN指令樹的Libraries分支下。

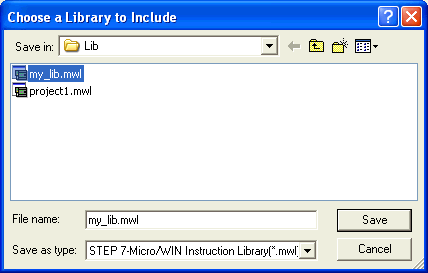

圖9. 選擇庫文件
刪除庫指令
第一步：選擇添加/刪除指令庫命令
圖10. 選擇命令
第二步：選中須卸載的庫所對應的庫文件，按Remove（刪除）按鈕

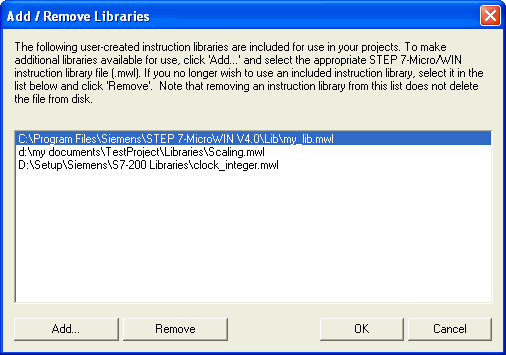

圖11. 選中要刪除的庫指令文件
調用用戶定義指令庫
指令庫的使用方法與子程序基本一樣。
常問問題
如何編制一個用戶自定義庫，使之像西門子的庫一樣在調用時可以靈活分配庫指令內存（V存儲區）？
在編程時，凡用到V存儲區地址處都使用“符號尋址”，為每個變量指定一個符號。然后按照上述方法生成自定義庫。注意此時使用V存儲區的絕對尋址，或者定義符號表有誤，則不能正常生成庫指令。
