會員注冊還不會使用三菱PLC編程軟件GX Developer編寫計時指令嗎?還不會的朋友趕緊來和小編一起學習一下三菱PLC編程軟件GX Developer編寫計時指令的方法哦，希望通過本篇教程的學習，可以幫助到大家。

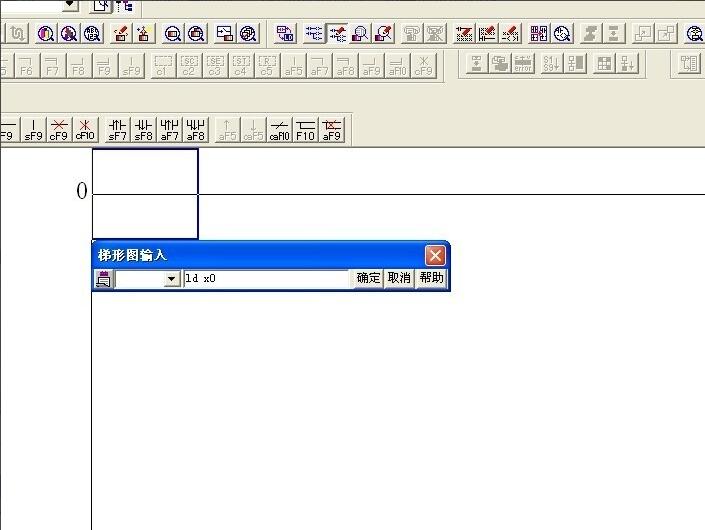

首先，我們以X0輸入端作為計時開始信號，當PLC內部接收到計時信號時，位軟元件X1接通。在左母線處直接輸入“ld x0”即可在梯形圖中輸入。

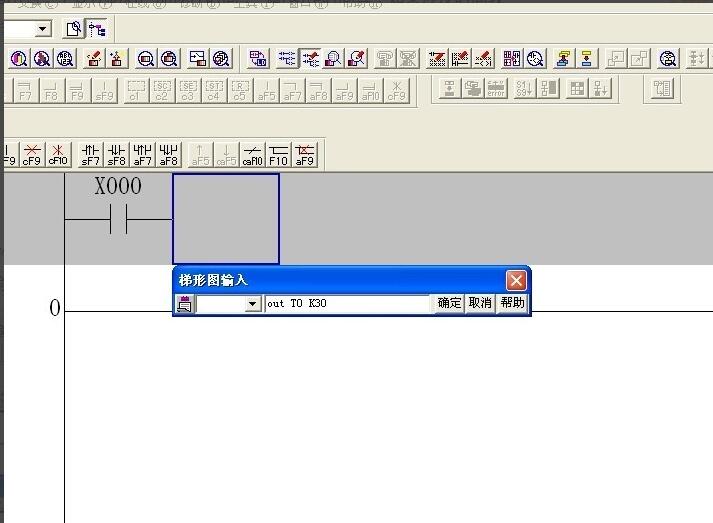

我們以T0作為PLC內部計時器，此時應注意計時器的類型：T0～T199表示100ms通用定時器，T200～T2451表示0ms通用定時器，可以在輸入信號后端輸入“out t0 k30”，k30表示3000ms，即3秒。
當計時結束后需要有輸出信號，這個輸出信號可以控制外部設備也可以作為警示燈，我們以Y0做為輸出。

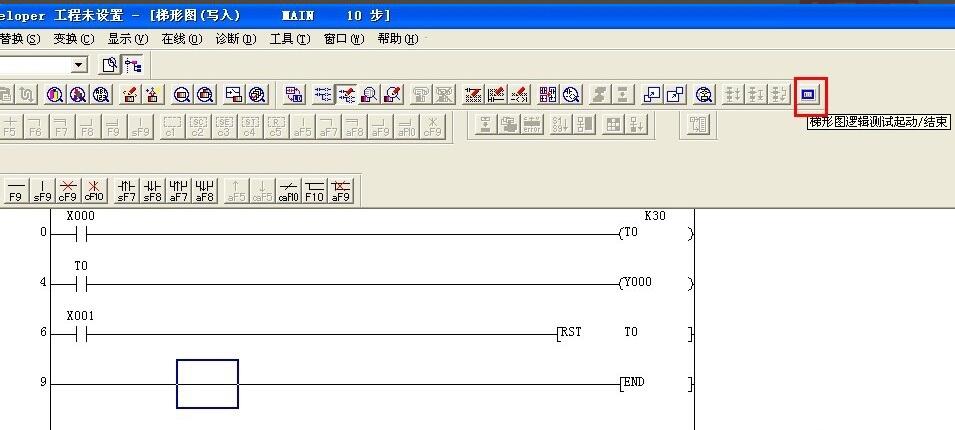

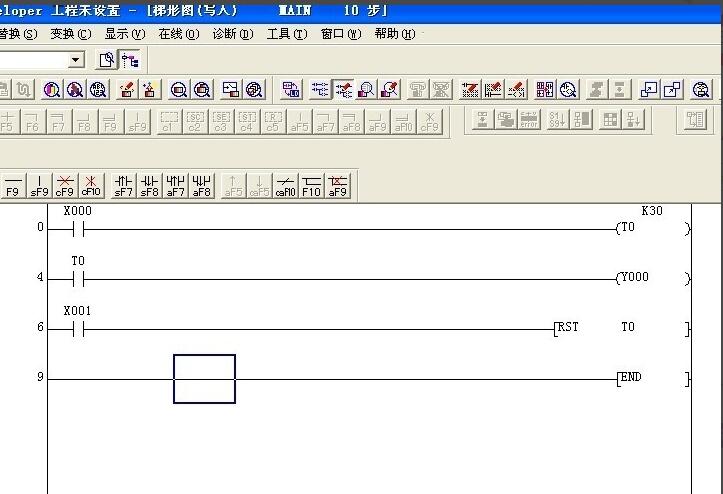

當計時結束后如果不斷開計時器也不復位，這時計時器將保持最后數值，我們可以增加復位指令對C0復位。完成后可以點擊測試按鈕進行仿真。

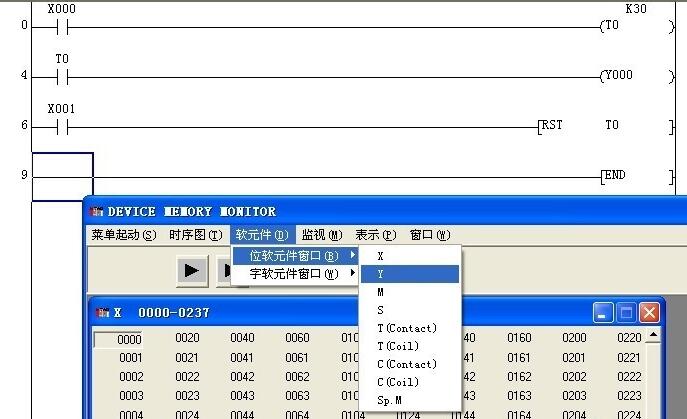

在邏輯測試對話框可以增加位元件監控畫面，點擊菜單的“軟元件”然后選擇“軟元件窗口”選擇X和Y，這時就可以對所編程序的輸入和輸出進行操作和監控。
在X輸入對話框中，若點擊一次輸入按鈕可以將輸入自鎖，點擊兩次自鎖解除。當點擊X0后等待3秒，這時Y0將輸出。這時如果點擊兩次X1則可對計時器復位，復位后重新計時。
以上就小編分享的三菱PLC編程軟件GX Developer編寫計時指令的方法，有需要的朋友趕緊來看看這篇文章哦。
