會員注冊首先我們需要知道的是模擬量分為模擬量輸入和模擬量輸出兩種，采集外部的壓力，溫度等我們要使用模擬量輸入單元，通過調整給定元器件的電壓或者電流，我們要選擇模擬量輸出單元。那么對于松下FP0R系列plc，我們的模擬量控制單元都有哪些呢？
模擬量模塊型號
由于型號較多，小編今天以模擬量輸入模塊為例，和小伙伴們進行交流。首先我們應該了解如何進行模塊的外部接線。

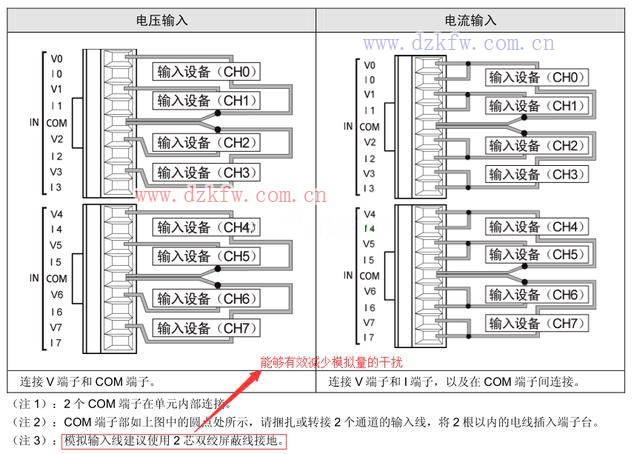

模擬量輸入模塊接線圖
小伙伴們請注意圖中的標識部分，模擬量接線時，請盡量使用屏蔽雙絞線，這樣能夠有效的減少電路之間的干擾，從而達到數據穩定采集的目的。（注意：電壓和電流的接法不一致）
外部接線完成后，我們要怎樣編寫程序，才能將外部電壓或是電流讀到PLC中呢？這就需要我們進行程序編寫了。小編以PLC主機后的第一個槽位掛的為我們的模擬量輸入模塊為例進行程序介紹。其中模塊占用的地址如下圖所示。

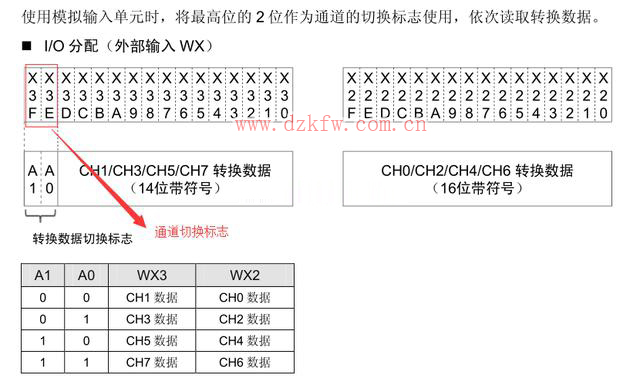

模擬量輸入模塊占用地址
地址分配如上圖所示，那我們應該如何寫程序呢？如下圖：

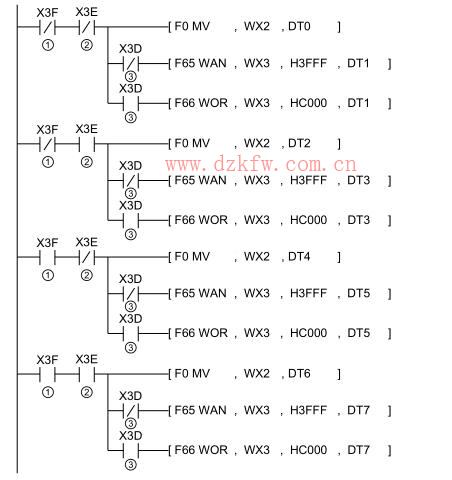

通道模擬量數值讀取
程序按照上圖編寫即可。小伙伴們可以測試一下哦。
