會員注冊西門子S7-200系列PLC減計數指令實例

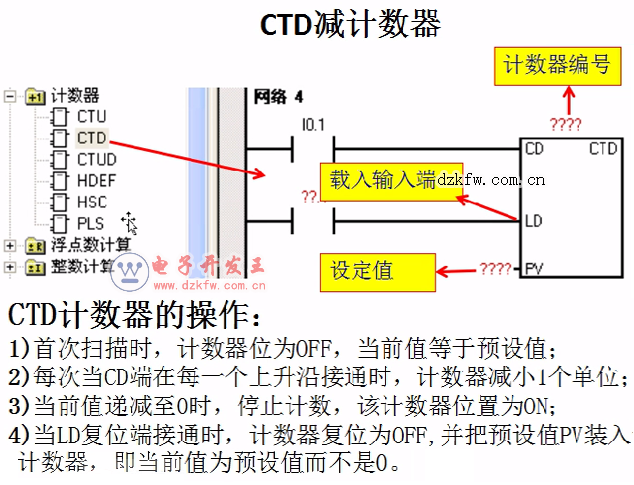

本節學習下西門子s7-200中減計數器的用法，先來看下指令在程序中的位置及符號形態。
CTD計數器的操作：
1、首次掃描時，計數器位為OFF,當前值等于預設值；
2、每次當CD端在每一個上升沿接通時，計數器減小1個單位；
3、當前值遞減至0時，停止計數，該計數器位置為ON;
4、當LD復位端接通時，計數器復位為OFF，并把預設值PV裝入計數器，即當前值為預設值而不是0.
指令命名的含義：CTU（UP）增加計數器，CTD（DOWN）減少計數器。
關于“載入輸入端”，就如此前的加計數器一樣，在PV位置輸入一個設定值，比如數字9。那么，在I0.1的位置，開始向內輸入信號時，次數會從設定值的位置開始向下減，而在這期間，如果通過“載入輸入端”輸入一個信號，那么計數器的當前值會自動跳轉到設定值。

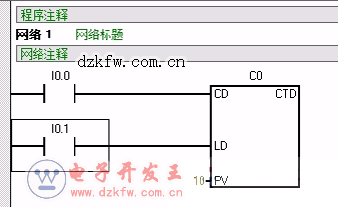

如下圖：
說明：對于減計數器來說，當C0的值從設定值減少到0時，計數器工作，常開觸點將導通。
