會員注冊有關plc比較指令的應用實例，借助比較指令實現貨物的進出控制，當貨物數量多于指定值時，指示燈亮起，通過實例掌握下plc比較指令的具體用法。
plc比較指令的實例
一自動倉庫存放某種貨物，最多可達6000箱，需要對所存貨物的進出計數。當貨物多于1000箱時，指示燈L1亮；當貨物多于5000箱時，指示燈L2亮（提示庫存）。

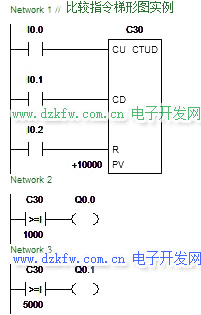

控制程序梯形圖如圖3，其中指示燈L1和L2分別由Q0.0和Q0.1驅動。
程序里使用增減計數器（CTUD）C30，計數傳感器分別接輸入I0.0和I0.1。I0.0接增減計數器的CU遞增計數，記錄貨物入庫數量。
I0.1接CD遞減計數，記錄貨物出庫數量。計數器的設定值（PV）為10000。
當I0.0每次接通的次數（貨物入庫量），C30的當前值就加1；當I0.1每接通的次數（貨物出庫量），C30當前值就減1。
在網絡2中，C30當前值與設定值1000進行比較，大于和等于（>=）1000，此觸點閉合，Q0.0為ON，指示燈L1就亮。
網絡3中，C30當前值與設定值5000進行比較，大于和等于（>=）5000，次觸點閉合，Q0.1為ON，指示燈L2就亮。
以上控制程序，可以幫助了解倉庫的庫存情況，為經營提供一定的幫助。
