會員注冊前面給大家介紹了移位寄存器指令和移位指令的功能，今天給大家介紹指令的具體應用。
Q0.0-Q0.7八盞燈移位循環轉動

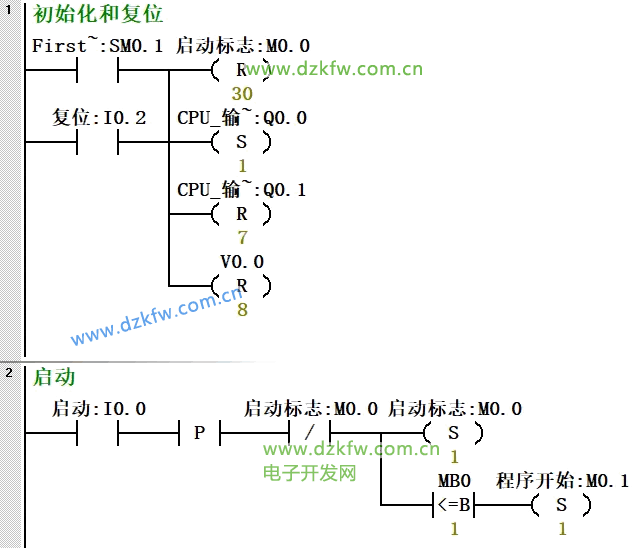

要求：上電點亮Q0.0，按下啟動I0.0，開始啟動旋轉，左移為正轉，右移為反轉，按下I0.1暫停，再次按下I0.0繼續旋轉,按下I0.2復位到最初狀態。
轉動方式如下：頻率為移位一次的間隔時間

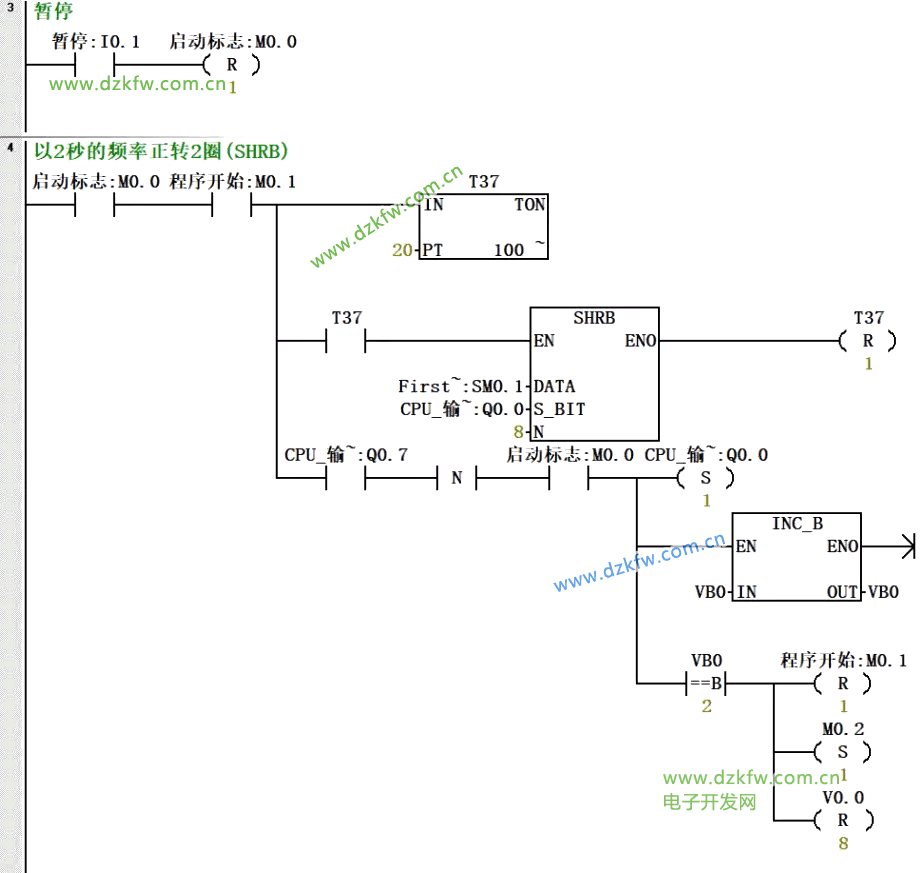

1、先以2秒的頻率正轉2圈(SHRB)。
2、再以1秒的頻率正轉3圈(SHL_B)。
3、接著以0.5秒的頻率正轉3圈(ROL_B)。

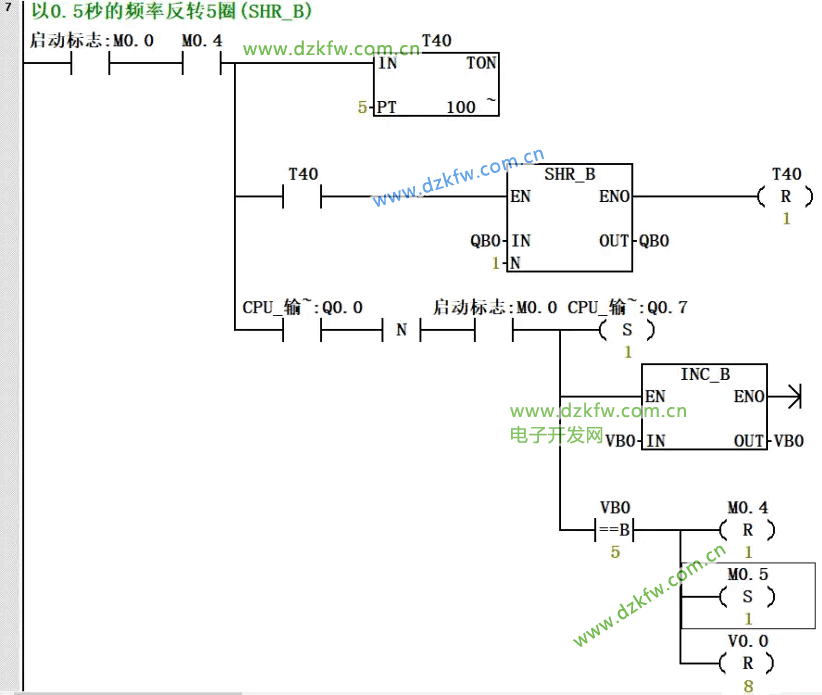

4、接著以0.5秒的頻率反轉5圈(SHR_B)。

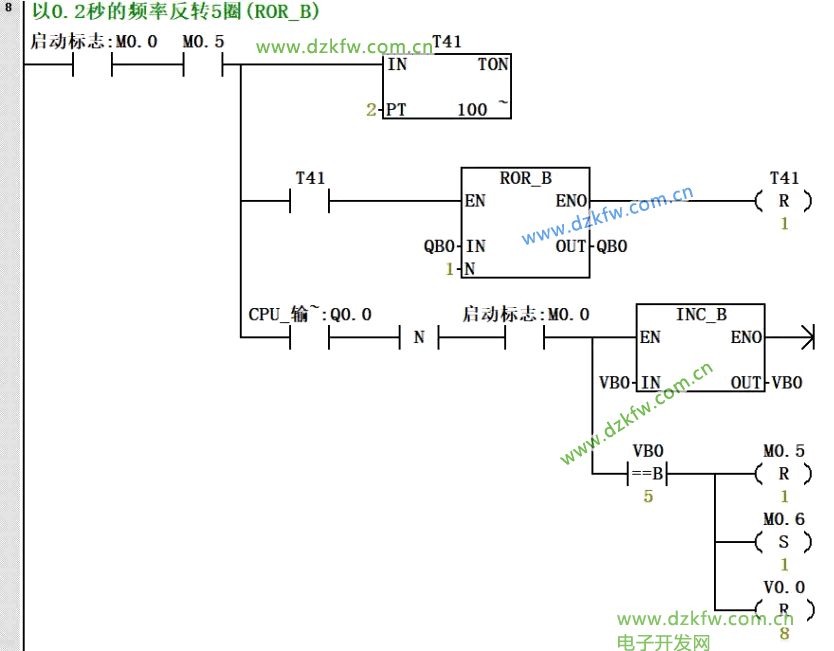

5、接著以0.2秒的頻率反轉5圈(ROR_B)。

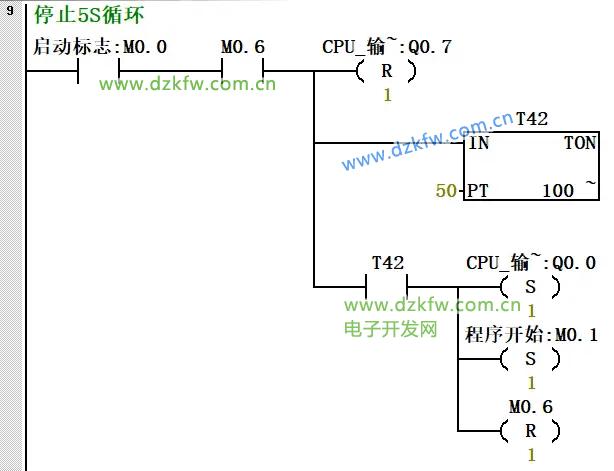

6、停止5秒，循環上述動作。
（使用了SHRB指令和INC_B指令、SHL_B指令），程序如下：
總結：
（1）西門子PLC下降沿指令不是獨立的，取的是左側所有條件的下降沿。
（2）正轉時，Q0.7的下降沿到來即轉完一圈，計數；反轉時，Q0.0的下降沿到來即轉完一圈，計數。
